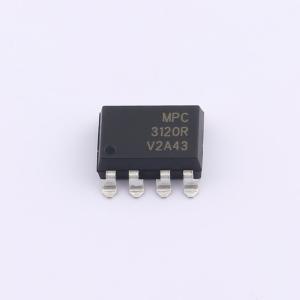

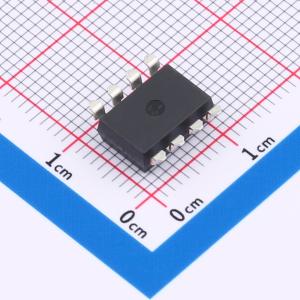

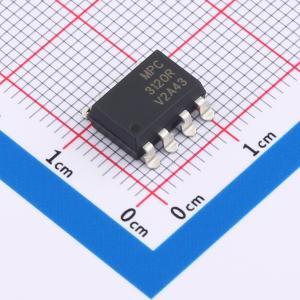

MPC3120R(SL)(T1)-GV
MPC3120R(SL)(T1)-GV
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 输入类型：DC 共模瞬变抗扰度CMTI：35kV/us 传播延迟tpLH/tpHL：400ns；400ns 电源电压：15V~30V 高抗扰度，2.5A 输出电流，门极驱动器光耦合器 FOD3120 是一款 2.5A 输出电流门极驱动光耦合器，能够驱动大多数 800V/20A IGBT/MOSFET。它适用于电机控制逆变器应用和高性能电源系统中使用IGBT和MOSFET的快速开关驱动。
- 品牌名称
- MP(美禄科技)
- 商品型号
- MPC3120R(SL)(T1)-GV
- 商品编号
- C17701960
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.634克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动光耦 | |
| 负载类型 | IGBT；MOSFET | |
| 通道数 | 1 | |
| CMTI(kV/us) | 20kV/us | |
| 峰值输出电流 | 2.5A |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟 tpHL | 500ns | |
| 传播延迟 tpLH | 500ns | |
| 隔离电压(Vrms) | 5kV | |
| 耗散功率(Pd) | 295mW | |
| 工作温度 | -40℃~+100℃ |
商品概述
MPC3120R系列将一个铝镓砷（AlGaAs）红外发射二极管作为发射器，与一个带功率输出级的集成电路进行光耦合，采用塑料DIP8封装，有不同的引脚成型选项。
商品特性
- 高隔离度5000 VRMS
- 带高速驱动器的直流输入
- 工作温度范围 - 40℃至
- 轨到轨输出
- 符合REACH和RoHS标准
- 无卤（可选）
- 湿度敏感度等级1级
- 法规认证：UL - UL1577、VDE - EN60747 - 5 - 5、CQC – GB4943.1 - 2022
应用领域
- IGBT/MOSFET栅极驱动
- 不间断电源
- 工业逆变器
- 交流/无刷直流电机驱动
- 开关电源
