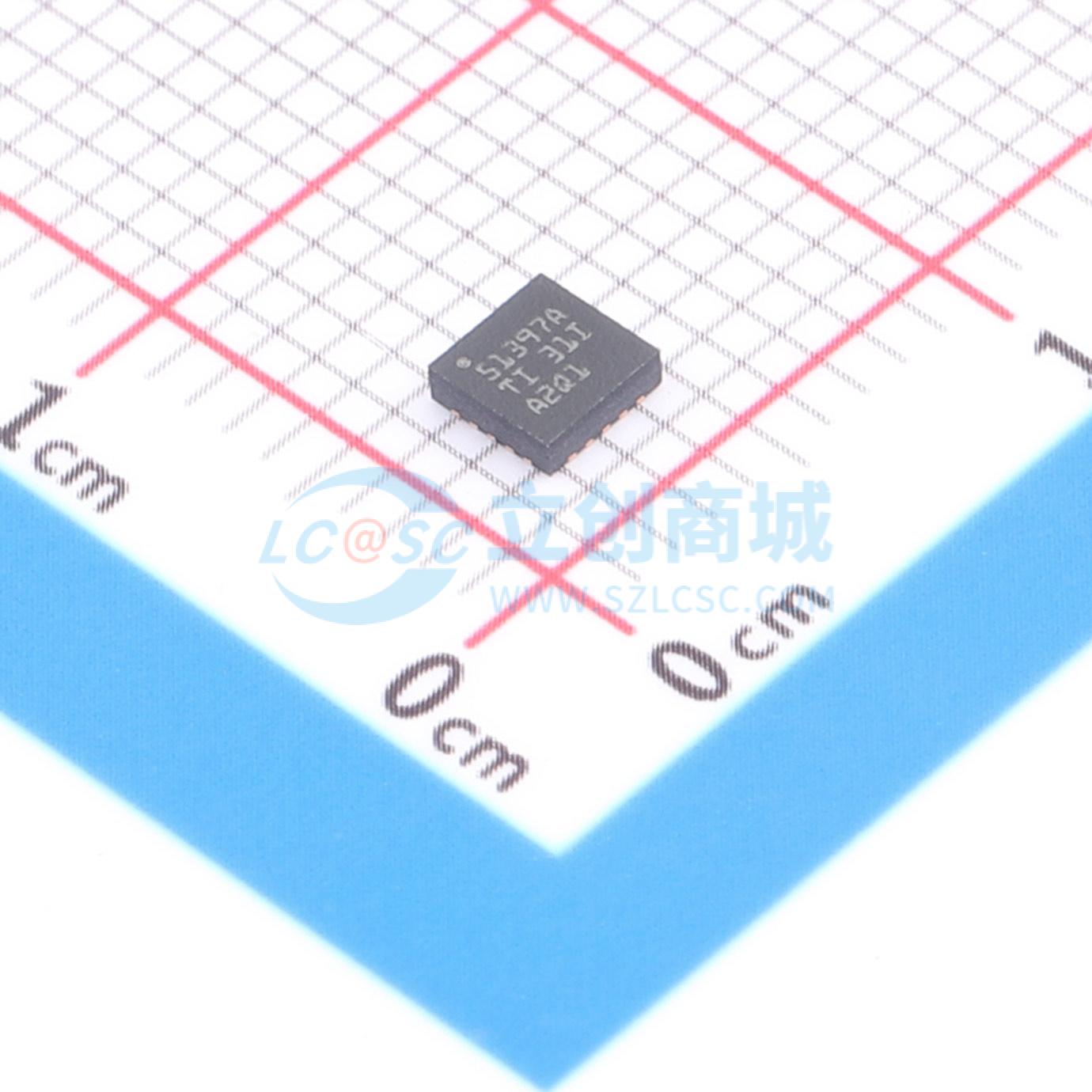

温馨提醒：图片仅供参考，商品以实物为准

TPS51397ARJER

4.5V至24V、10A同步降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS51397A是一款单片10A同步降压转换器,集成了MOSFET,支持4.5V至24V的输入电压范围和0.6V至5.5V的输出电压范围。具有超低静态电流特性,支持Eco-mode和OOA模式,提供多种保护功能,适用于空间受限的电源系统。
品牌名称: TI(德州仪器)
商品型号: TPS51397ARJER
商品编号: C1518754
商品封装: QFN-20-EP(3x3)
包装方式: 编带
商品毛重: 0.001克(g)

商品参数

商品概述

该器件是单片 10A 同步降压转换器，集成了 MOSFET，简单易用且高效，只需极少的外部组件，适合空间受限的电源系统。 TPS51397A 采用了 D-CAP3™ 控制，此控制方式只需内部补偿即可实现快速瞬态响应以及出色的线路和负载调整。ULQ™（超低静态电流）特性则非常有益于在低功耗运行时延长电池寿命。输入电压较低时，大负荷运行可显著改善负载瞬态性能。可使用 MODE 引脚来设置 Eco-mode™ 或无声™(OOA) 模式，以实现轻负载运行以及 500kHz 或 800kHz 的开关频率。Eco-mode™ 可在轻负载运行期间维持高效率。OOA 模式可将开关频率保持在可闻频率以上，同时将对效率的影响降至最低。此器件同时支持内部和外部软启动选项。它具有 1.2ms 的内部固定软启动时间。如果应用需要更长的软启动时间，可将外部 SS 引脚连接至外部电容器。 TPS51397A 集成了电源正常状态指示器并具备输出放电功能。它提供包括 OVP、UVP、OCP、OTP 和 UVLO 在内的全面保护。该器件可采用 20 引脚 3.0mm × 3.0mm HotRod™ 封装，额定结温范围为 –40°C 至 125°C。

商品特性

输入电压范围：4.5V 至 24V
输出电压范围：0.6V 至 5.5V
支持 10A 的连续输出电流
D-CAP3™ 架构控制，可实现快速瞬态响应
0.6V ± 1% 反馈电压精度 (25°C)
集成 17mΩ 和 5.9mΩ FET
ULQ™ 运行 (110μA)，能够在系统待机期间延长电池寿命
可通过 MODE 引脚选择 Eco-mode™ 和无声™
500kHz 和 800kHz 可选开关频率
可调内部软启动时间，默认为 1.2ms
大占空比运行
集成式电源正常状态指示器
内置输出放电功能
逐周期过流保护
锁存输出 OV 和 UV 保护
非锁存 UVLO 和 OT 保护
-40°C 至 125°C 的工作结温范围
20 引脚 3.0mm × 3.0mm HotRod™ VQFN 封装
与 12A TPS56C230 引脚对引脚兼容
利用 TPS51397A 并借助 WEBENCH Power Designer 创建定制设计方案

应用领域

笔记本电脑和台式机
超极本、手持平板电脑
工业 PC、单板计算机
分布式电源系统

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交22单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~24V
	输出电压	600mV~5.5V
	输出电流	10A
	开关频率	500kHz；800kHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
