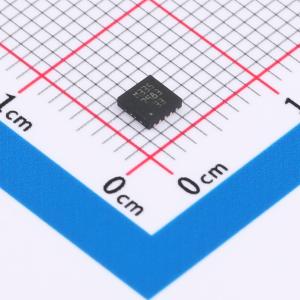

L7983PU33R

L7983器件是一种降压单片开关调节器，基于峰值电流模式架构，能够提供高达300mA的直流输出。输出电压可调范围从0.85V到VIN。宽输入电压范围和可调UVLO阈值符合12V、24V和48V工业总线标准。

“低功耗模式”（LCM）专为在空闲模式下保持活动的应用设计，通过控制输出电压纹波来最大化轻负载下的效率。“低噪声模式”（LNM）使开关频率在整个负载电流范围内保持恒定，满足低噪声应用规范。L7983支持动态LCM到LNM的转换。

软启动时间是内部固定的，输出电压监控器管理任何数字负载（微控制器、FPGA等）的复位阶段。内部补偿网络具有高抗噪性、简单的设计，并节省了组件成本。RST开路集电极输出还可以在上电阶段实现输出电压排序。

同步整流设计用于中重负载下的高效率，以及高开关频率能力使得应用尺寸紧凑。对两个功率元件进行逐脉冲电流检测，实现了有效的恒流保护。

• 3.5V 至 60V 工作输入电压
• 固定输出电压 3.3V 和 5V 或可调从 0.85V 到 VIN
• 300mA 直流输出电流
• 动态低功耗模式到低噪声模式选择
• 10μA 工作静态电流（L7983PU33R，VIN > 24V，LCM）
• 2.3μA 关断电流
• 200kHz 至 2.2MHz 可编程开关频率
• 可选扩频（抖动）
• 内部软启动
• 启用/可调UVLO阈值
• 同步到外部时钟
• 内部补偿网络
• 内部限流
• 过压保护
• 输出电压排序
• 热关断

• -12V、24V 和 48V 总线
• 电池供电的应用
• 分散的智能节点
• 安全故障系统
• 传感器和低噪声应用（LNM）
