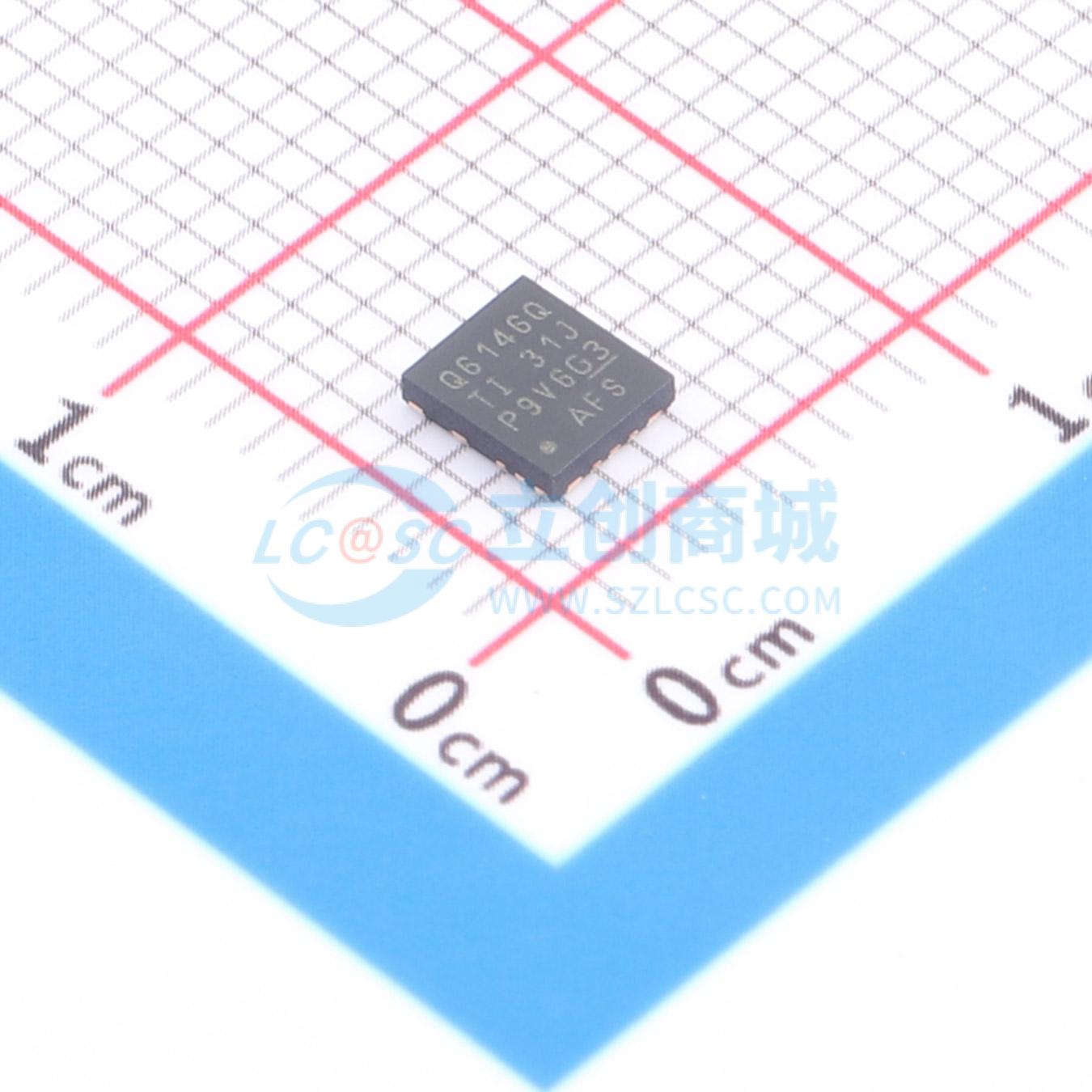

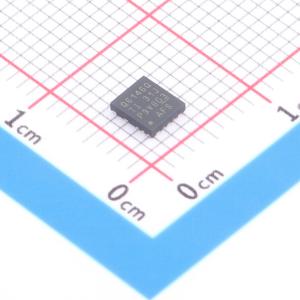

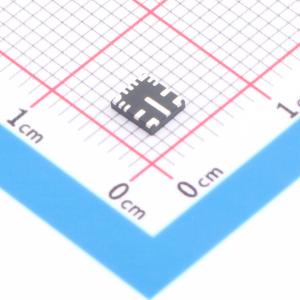

温馨提醒：图片仅供参考，商品以实物为准

LMQ61460AFSQRJRRQ1

汽车级3 V至36 V、6 A、低EMI同步降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LMQ61460-Q1是一款高性能、同步降压转换器,具有3V至36V的宽输入电压范围,最大输出电流为6A。它采用AEC-Q100认证,适用于汽车应用,支持42V负载突降,具有低EMI特性,内置旁路电容,支持可调开关频率和软启动功能。
品牌名称: TI(德州仪器)
商品型号: LMQ61460AFSQRJRRQ1
商品编号: C1518767
商品封装: VQFN-14-HR(3.5x4)
包装方式: 编带
商品毛重: 0.001克(g)

商品参数

商品概述

LMQ61460-Q1是一款高性能的DC-DC同步降压转换器，集成了旁路电容。该器件集成了高端和低端MOSFET，可在3.0 V至36 V的宽输入电压范围内提供高达6 A的输出电流；具备42 V耐压能力，可承受持续400 ms的负载突降。该器件可从欠压状态实现软恢复，消除输出过冲。该器件专为实现最低电磁干扰（EMI）而设计。它采用了伪随机扩频技术、集成旁路电容、可调节的SW节点上升时间、具有低开关节点振铃特性的低EMI VQFN-HR封装，以及便于使用的优化引脚布局。开关频率可在200 kHz至2.2 MHz之间同步，以避开对噪声敏感的频段。此外，还可选择开关频率，以在低工作频率下提高效率，或在高工作频率下减小解决方案尺寸。自动模式可在轻载运行时实现频率折返，使无负载时的典型电流消耗仅为7 μA，并在轻载时实现高效率。PWM和PFM模式之间可无缝切换，极低的MOSFET导通电阻和外部偏置输入确保了在整个负载范围内实现卓越的效率。该器件采用带可焊侧翼的14引脚VQFN-HR封装。其电气特性在-40℃至+150℃的结温范围内进行了规定。

商品特性

符合汽车应用的AEC-Q100标准 – 温度等级1：-40℃至+150℃
提供功能安全相关文档，有助于功能安全系统设计
针对超低EMI要求进行了优化
符合CISPR25 5级标准
Hotrod™封装可最大程度减少开关节点振铃
内部旁路电容可降低EMI
并联输入路径可最大程度减少寄生电感
扩频技术可降低峰值辐射
可调节开关节点上升时间
专为严苛的汽车应用而设计
支持42 V负载突降
4 A负载时的压差典型值为0.4 V
在所有负载下均具有高效的功率转换能力
输入电压为13.5 V、输出电压为3.3 V时，无负载电流为7 μA
输入电压为13.5 V、输出电压为5 V、负载电流为1 mA时，PFM效率为90%
具备外部偏置选项，可提高效率
引脚与LM61460-Q1（36 V、6 A）兼容

应用领域

汽车信息娱乐系统和仪表盘：主机、媒体集线器、USB充电、显示屏
汽车高级驾驶辅助系统（ADAS）和车身电子系统

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交5单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3V~36V
	输出电压	-
	输出电流	6A
	开关频率	2.2MHz
	工作温度	-40℃~+150℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
