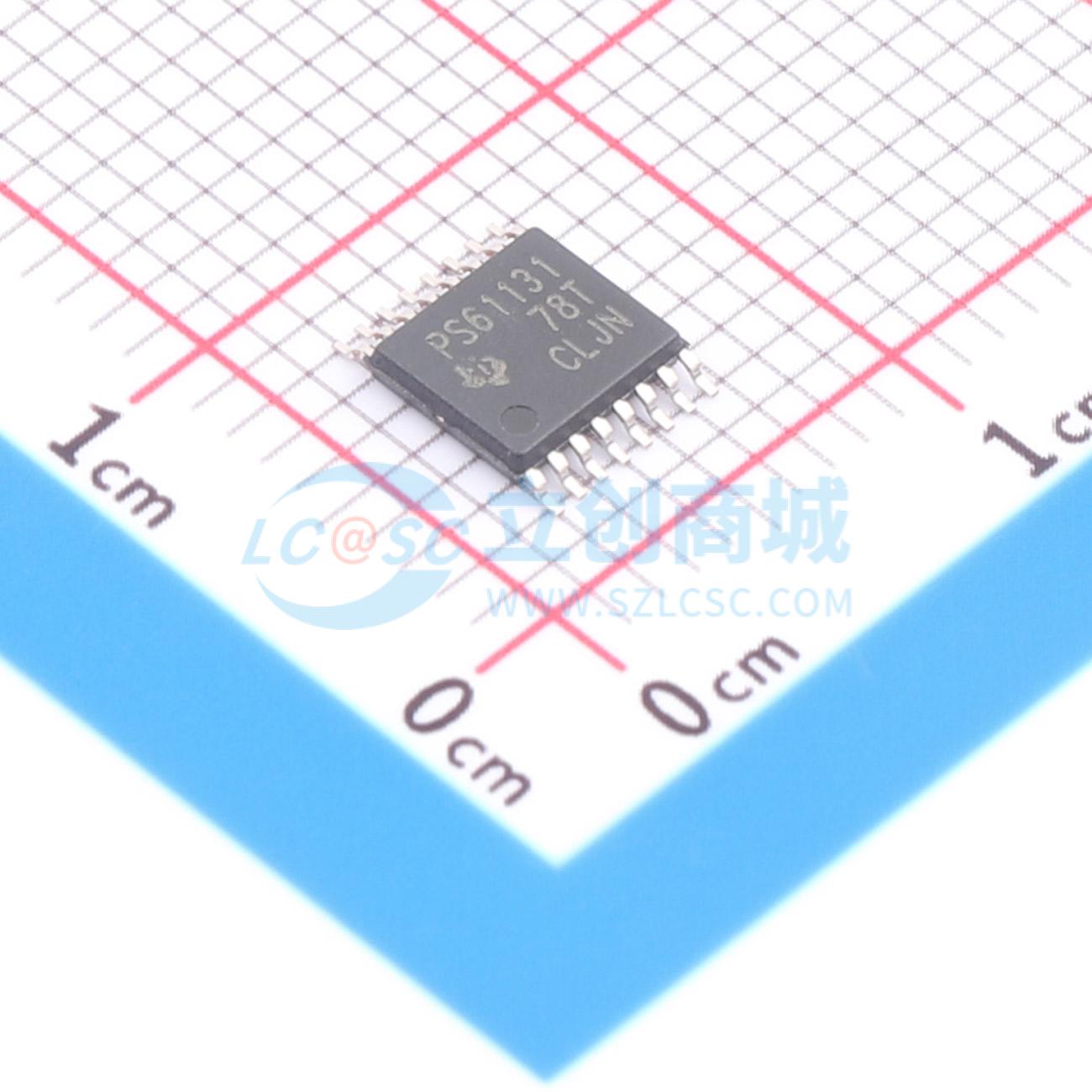

TPS61131PW
升降压型
- 描述
- TPS61131 适用于单节/两节锂离子电池应用、具有 3.3V、200mA LDO、效率为 90% 的 3.3V SEPIC 转换器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS61131PW
- 商品编号
- C1519452
- 商品封装
- TSSOP-16
- 包装方式
- 管装
- 商品毛重
- 0.183克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升降压型 | |
| 工作电压 | 1.8V~6.5V | |
| 输出电压 | 3.3V | |
| 输出电流 | 300mA | |
| 开关频率 | 500kHz | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 2 | |
| 拓扑结构 | 降压-升压式；SEPIC；反激式 | |
| 静态电流(Iq) | 40uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 固定 | |
| 功能特性 | 轻载高效模式；内置LDO稳压器；过流保护；工作状态指示；负载断开 |
应用领域
- 所有单节锂离子电池、双节或三节电池产品或USB供电产品如MP-3播放器、PDA和其他便携设备
- 双输入或双输出模式
- 高效的锂离子到3.3V转换
