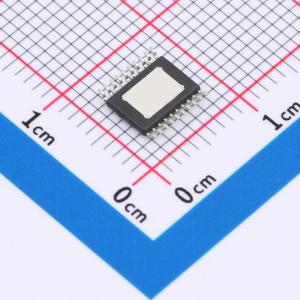

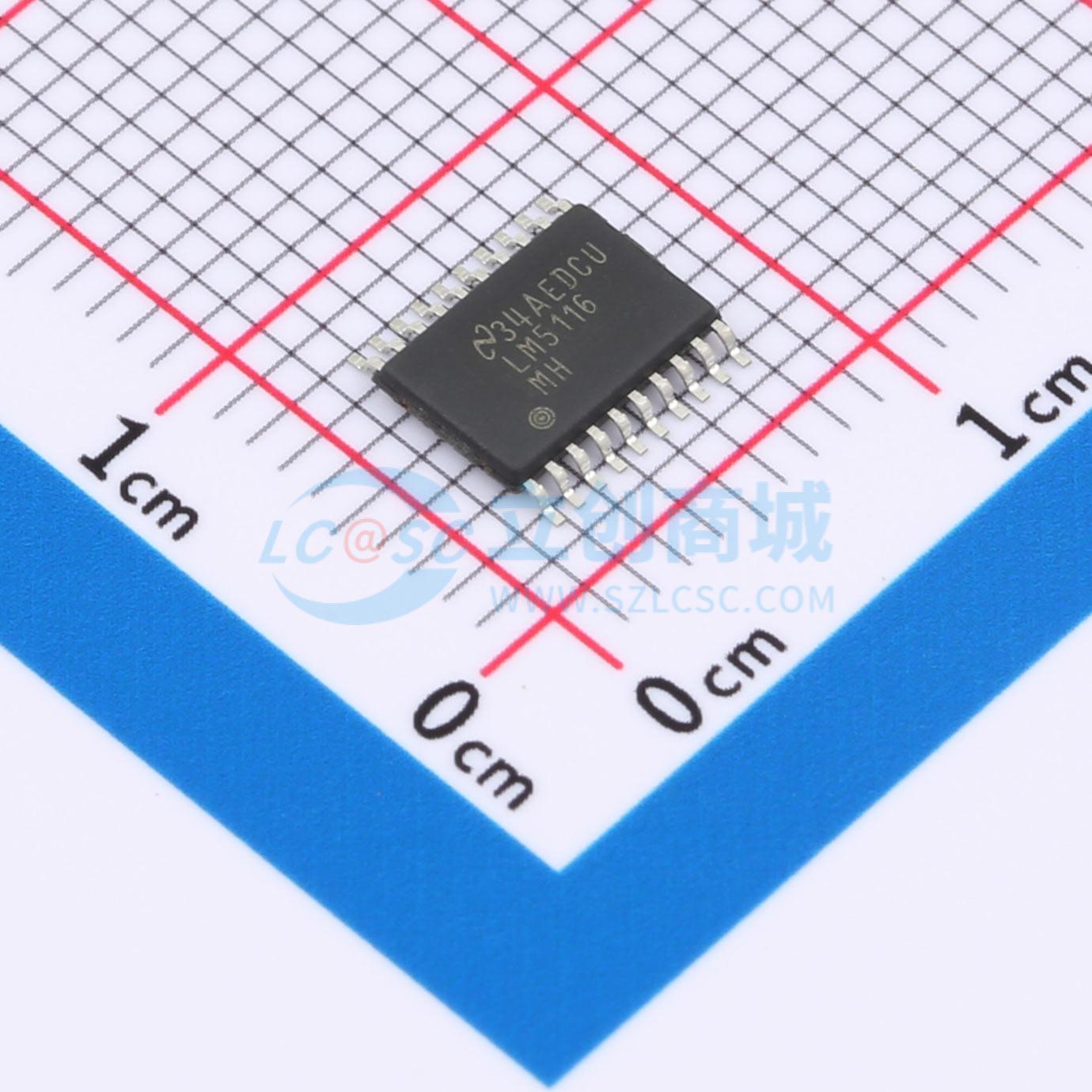

LM5116MH/NOPB

宽范围同步降压控制器

描述: LM5116是一款宽范围同步降压控制器,适用于从高压或广泛变化的输入电源进行降压调节。该控制器采用电流模式控制,利用模拟电流斜坡,提供固有的线路前馈、逐周期电流限制和环路补偿的简便性。使用模拟控制斜坡减少了脉宽调制电路的噪声敏感性,使非常小的占空比在高输入电压应用中可靠运行。工作频率可编程从50kHz到1MHz。LM5116驱动外部高侧和低侧NMOS功率开关,具有自适应死区时间控制。可选的二极管仿真模式允许断续模式操作,提高轻载条件下的效率。
品牌名称: TI(德州仪器)
商品型号: LM5116MH/NOPB
商品编号: C1519427
商品封装: HTSSOP-20-EP
包装方式: 管装
商品毛重: 0.09克(g)

商品参数

商品概述

LM5116是一款同步降压控制器，适用于高压或宽范围变化输入电源的降压调节器应用。该控制方法基于采用模拟电流斜坡的电流模式控制。电流模式控制具有固有的线路前馈、逐周期电流限制和易于进行环路补偿的特点。采用模拟控制斜坡可降低脉宽调制电路的噪声敏感度，从而能够可靠控制高输入电压应用中所需的极小占空比。工作频率可在50 kHz至1 MHz范围内进行编程。LM5116通过自适应死区时间控制驱动外部高端和低端NMOS功率开关。用户可选的二极管仿真模式可实现不连续模式操作，以提高轻载条件下的效率。低静态电流关断功能可禁用控制器，总输入电流消耗小于10 μA。其他特性包括高压偏置稳压器、自动切换至外部偏置以提高效率、热关断、频率同步、逐周期电流限制和可调线路欠压锁定。该器件采用增强型散热HTSSOP - 20封装，具有外露裸片连接焊盘，有助于散热。

商品特性

模拟峰值电流模式
高达100 V的宽工作范围
低静态电流关断（<10 μA）
驱动标准或逻辑电平MOSFET
强劲的3.5 A峰值栅极驱动
自由运行或高达1 MHz的同步操作
可选二极管仿真模式
1.215 V至80 V的可编程输出
精度为1.5%的电压基准
可编程电流限制
可编程软启动
可编程线路欠压锁定
自动切换至外部偏置电源
HTSSOP - 20外露焊盘
热关断

应用领域

汽车信息娱乐系统
工业DC - DC电机驱动器
汽车USB适配器
电信服务器

交货周期

订货55-57个工作日

购买数量

(2500个/管，最小起订量 5000 个)

个

起订量：5000 个2500个/管

总价金额：

￥ 0.00

近期成交48单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	6V~100V
	输出电压	1.215V~80V
	输出电流	-
	开关频率	200kHz；535kHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	外置
	输出类型	可调
