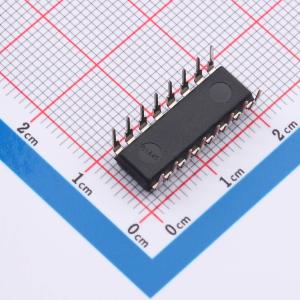

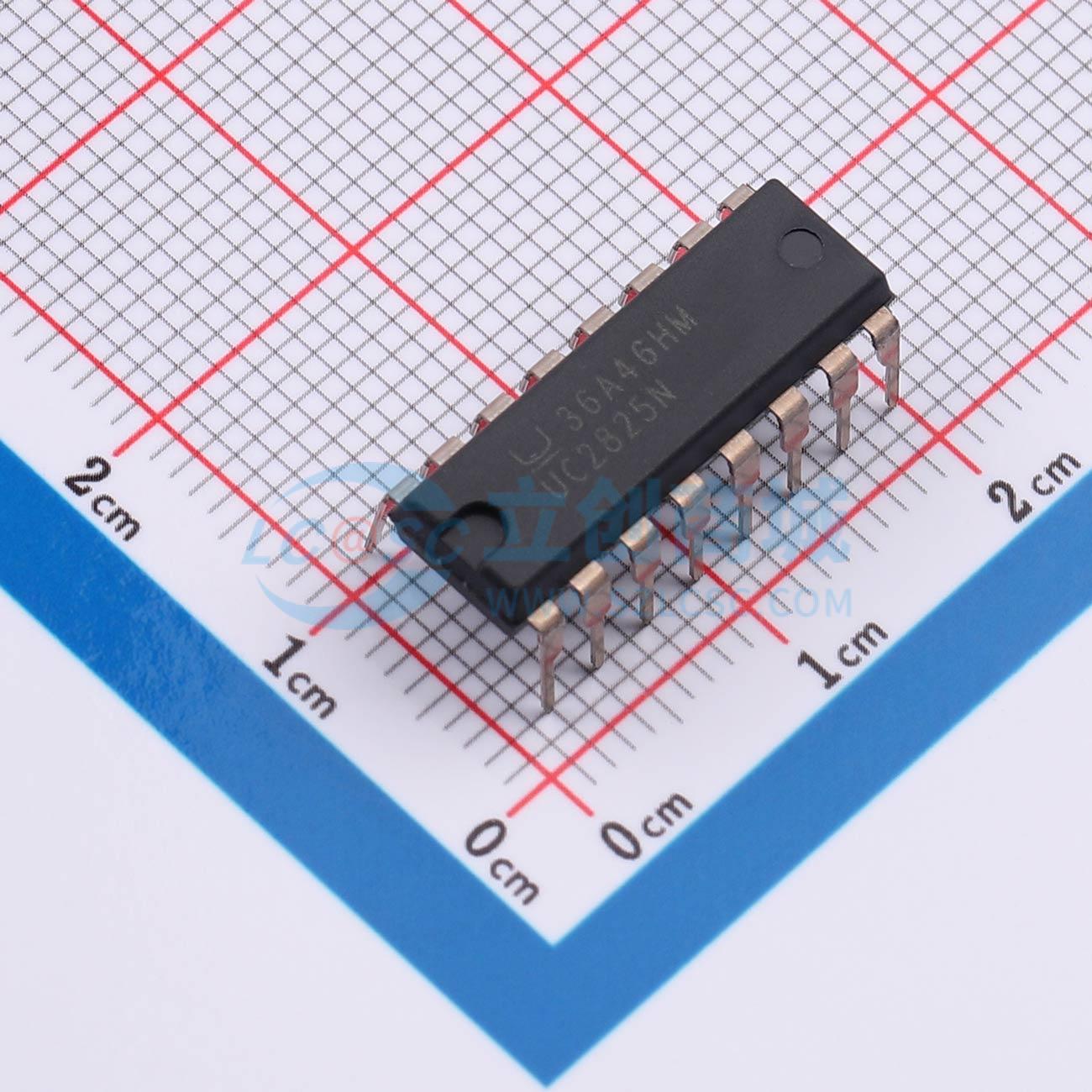

UC2825N

品牌名称: TI(德州仪器)
商品型号: UC2825N
商品编号: C1519430
商品封装: PDIP-16
包装方式: 管装
商品毛重: 0.001克(g)

商品参数

商品概述

UC1825系列PWM控制IC针对高频开关模式电源应用进行了优化。在设计时特别注重尽量减少比较器和逻辑电路的传播延迟，同时最大化误差放大器的带宽和压摆率。该控制器可用于电流模式或电压模式系统，具备输入电压前馈功能。保护电路包括一个阈值为1V的电流限制比较器、一个TTL兼容的关断端口，以及一个兼作最大占空比钳位的软启动引脚。逻辑电路采用全锁存设计，可实现无抖动运行，并防止输出端出现多个脉冲。具有800mV迟滞的欠压锁定部分可确保低启动电流。在欠压锁定期间，输出端呈高阻抗状态。这些器件采用图腾柱输出结构，旨在为容性负载（如功率MOSFET的栅极）提供和吸收高峰值电流。导通状态设计为高电平。

商品特性

与电压或电流模式拓扑兼容
实际工作开关频率可达1MHz
输出传播延迟为50ns
高电流双图腾柱输出（峰值1.5A）
宽带宽误差放大器
具备双脉冲抑制功能的全锁存逻辑
逐脉冲电流限制
软启动/最大占空比控制
带迟滞的欠压锁定
低启动电流（1.1mA）

交货周期

订货7-9个工作日

购买数量

(25个/管，最小起订量 1000 个)

个

起订量：1000 个25个/管

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	-
	工作电压	8.4V~30V
	输出电压	-
	输出电流	-
	开关频率	460kHz
	工作温度	-40℃~+85℃@(TA)

	属性	参数值
	同步整流	否
	输出通道数	2
	拓扑结构	-
	静态电流(Iq)	-
	开关管(内置/外置)	-
	输出类型	-
