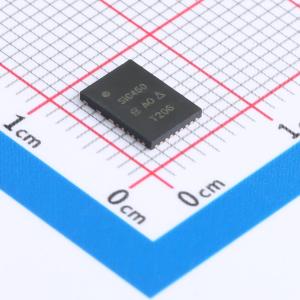

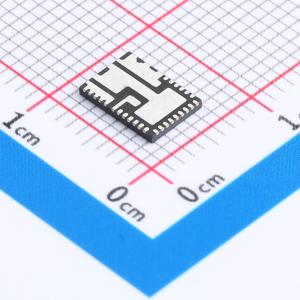

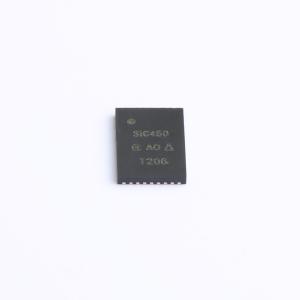

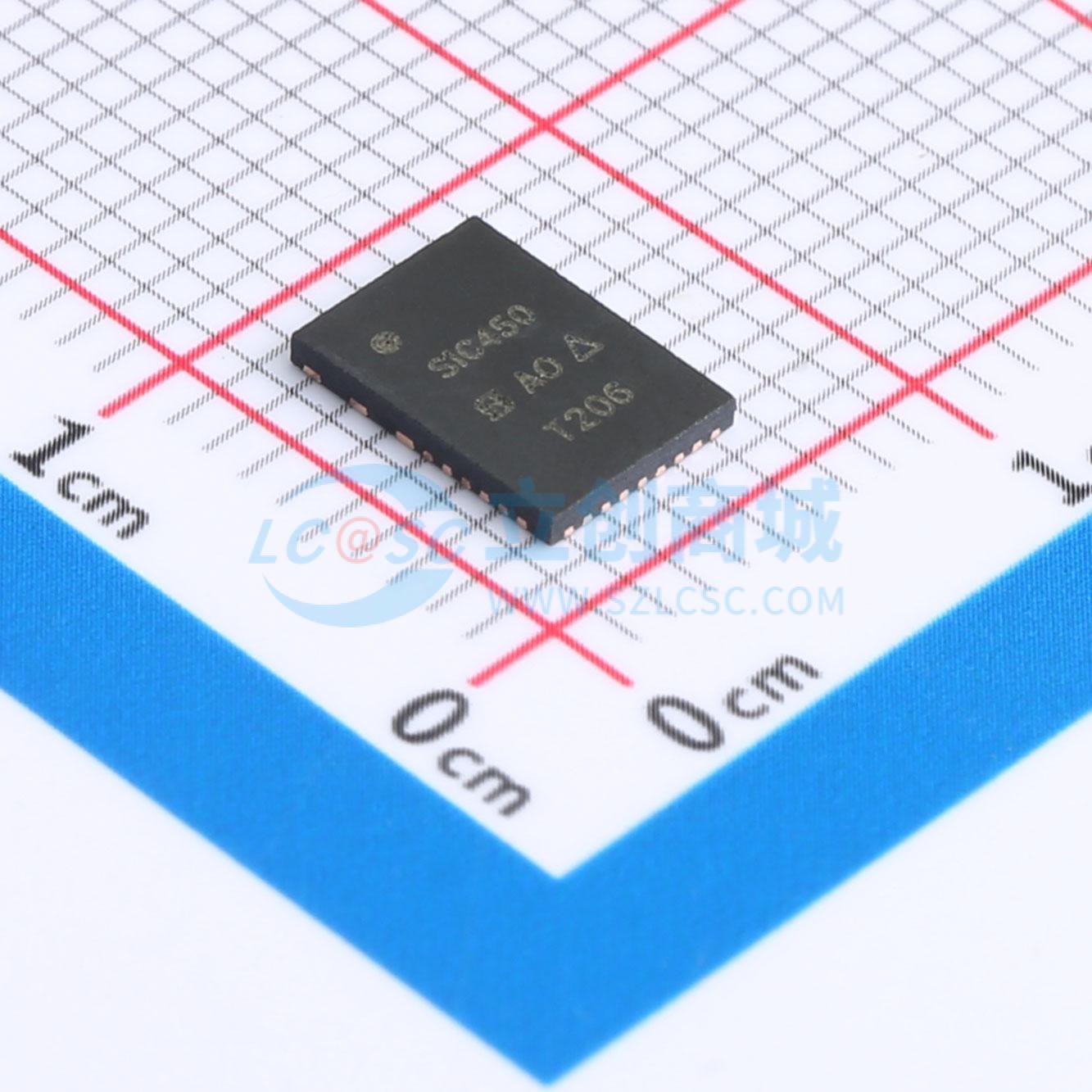

SIC450ED-T1-GE3

SiC45x是一款符合PMBus 1.3标准的非隔离式DC/DC降压稳压器，集成了MOSFET。它能够提供高达40 A（SiC450）的连续输出电流。其输出电压可通过数字方式在0.3 V至12 V之间调节，输入电压范围为4.5 V至20 V，开关频率高达1.5 MHz。 SiC45x架构可实现超快瞬态响应，所需输出电容最小，且在较宽的负载范围内具有严格的稳压性能。该器件集成了内部补偿功能，与任何类型的输出电容配合使用都能保持稳定。此外，该器件还采用了节能方案，可显著提高轻载效率。 SiC45x允许将电源模块配置程序存储在非易失性存储器（NVM）中。各种操作参数均可本地存储，并用于确定故障行为。该器件基于固件运行，且支持现场升级。此外，还提供引脚选择选项，可在不使用PMBus的情况下进行默认配置。 SiC45x采用无铅（Pb）、增强功率型MLP 5 mm x 7 mm封装。

• 功能多样
  • 单电源工作，输入电压范围为4.5 V至20 V
  • 可扩展解决方案，连续输出电流分别为40 A（SiC450）、25 A（SiC451）、15 A（SiC453）
  • SiC451的连续电流随VOUT范围变化：VOUT < 2.5 V时为30 A；VOUT ≥ 2.5 V时为25 A
  • 输出电压可在0.3 V至12 V之间调节
  • 内置5 V稳压器，为内部电路和驱动器供电
  • 输出电压在全温度范围内的精度为1%
  • VOUT = 3.3 V/1.8 V、TA = 25 ℃时，输出精度为0.5%
  • 超快瞬态响应
• 高效节能
  • 峰值效率达98%
  • 可选节能模式
• 高度可配置
  • 符合PMBus 1.3标准，总线速度为1 MHz
  • 内置非易失性存储器（NVM）
  • VOUT调节精度和读取分辨率为2 mV
  • 支持超过50条PMBus命令
  • 支持同相或180°反相同步
  • 输出电压具备源和灌电流能力
• 坚固可靠
  • 支持PVIN、VOUT、IIN、IOUT和温度报告
  • 逐脉冲模式过流保护
  • 输出过压和欠压保护
  • 带迟滞功能的过温保护
  • 差分输出远程感测

• 服务器、云计算和基础设施
• 网络、电信和存储应用
• 分布式负载点电源架构
• DDR内存
