MIN1072M-TL

MIN1072M TL

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: MinE-CAP™ 集成电路可显著缩小输入大容量电容器的尺寸，同时不影响输出纹波、运行效率，也无需重新设计变压器。与非常高开关频率运行等传统技术相比，MinE-CAP 在实现相同或更大程度的整体电源尺寸缩减的同时，避免了复杂 EMI 滤波的难题以及与高频设计相关的变压器/钳位损耗增加的问题。MinE-CAP 还能精确管理交流接通时的浪涌电流，无需使用耗能的 NTC 热敏电阻或大型慢熔保险丝。MinE-CAP 还可用于需要宽范围输入（90 VAC 至 350+ VAC）的应用，同样，大部分输入电容额定电压为 160 V，同时搭配额定电压为 400 V 的堆叠电容或额定电压为 500 - 600 V、但值比通常所需小得多的电容。在稳态运行期间，当需要最大输入电容时，MinE-CAP 会在低交流线路电压下将 Cuv 引入电路。为此，MinE-CAP 会监测输入轨和 Cuv 两端的电压，在每个交流线路周期内根据需要动态接入和断开该电容，以确保电源在整个指定输入电压范围内平稳运行。MinE-CAP 集成电路设计为直接与 InnoSwitch 系列电源集成电路配合使用，只需最少的外部元件。现有的 InnoSwitch V 引脚电阻连接到 MinE-CAP 的 VTOP 引脚，而连接到 VBOT 引脚的电阻则可实现对 Cuv 电压的监测。输入电压和故障信息从 MinE-CAP 的 LINE (L) 引脚传输到 InnoSwitch 的 V 引脚，无需额外元件。MinE-CAP 集成电路还直接从 InnoSwitch 的 BPP 引脚获取偏置电源。
品牌名称: Power Integrations(帕沃英蒂格盛)

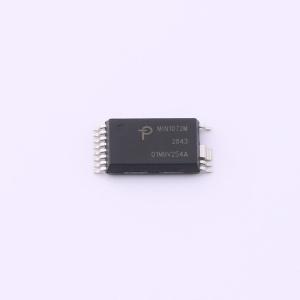

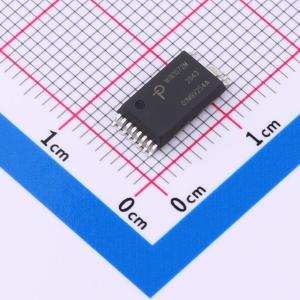

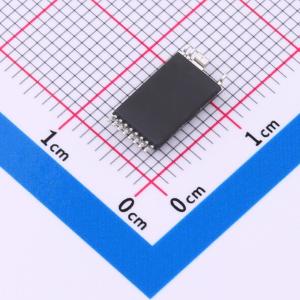

商品型号: MIN1072M-TL
商品编号: C1518771
商品封装: MinSOP-16A
包装方式: 编带
商品毛重: 0.47克(g)

商品参数

商品概述

MinE-CAP™ 集成电路可显著缩小输入大容量电容器的尺寸，同时不影响输出纹波、运行效率，也无需重新设计变压器。与非常高开关频率运行等传统技术相比，MinE-CAP 在实现相同或更大程度的整体电源尺寸缩减的同时，避免了复杂 EMI 滤波的难题以及与高频设计相关的变压器/钳位损耗增加的问题。 MinE-CAP 还能精确管理交流接通时的浪涌电流，无需使用耗能的 NTC 热敏电阻或大型慢熔保险丝。 MinE-CAP 还可用于需要宽范围输入（90 VAC 至 350+ VAC）的应用，同样，大部分输入电容额定电压为 160 V，同时搭配额定电压为 400 V 的堆叠电容或额定电压为 500 - 600 V、但值比通常所需小得多的电容。在稳态运行期间，当需要最大输入电容时，MinE-CAP 会在低交流线路电压下将 Cuv 引入电路。为此，MinE-CAP 会监测输入轨和 Cuv 两端的电压，在每个交流线路周期内根据需要动态接入和断开该电容，以确保电源在整个指定输入电压范围内平稳运行。 MinE-CAP 集成电路设计为直接与 InnoSwitch 系列电源集成电路配合使用，只需最少的外部元件。现有的 InnoSwitch V 引脚电阻连接到 MinE-CAP 的 VTOP 引脚，而连接到 VBOT 引脚的电阻则可实现对 Cuv 电压的监测。输入电压和故障信息从 MinE-CAP 的 LINE (L) 引脚传输到 InnoSwitch 的 V 引脚，无需额外元件。MinE-CAP 集成电路还直接从 InnoSwitch 的 BPP 引脚获取偏置电源。

商品特性

输入大容量电容器（E-CAP）体积最多可减小 50%
无需浪涌 NTC 热敏电阻
显著降低输入桥式整流器和保险丝上的 i²t 应力
与 InnoSwitch™ 集成电路系列配合使用，实现元件数量最少的超紧凑型 AC/DC 转换器
集成温度感应和迟滞热关断功能
输入浪涌保护
引脚开路/短路以及 E-CAP 欠压/过压故障报告

应用领域

高功率密度通用输入 AC - DC 转换器
输入范围非常宽（90 - 350+ VAC）的应用

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	是否隔离	非隔离
	工作电压	-
	开关频率	-
	输出电流	-
	耗散功率(Pd)	-

	属性	参数值
	最大占空比	-
	晶体管耐压	650V
	拓扑结构	降压-升压式
	特性	过热保护(OTP)；短路保护(SCP)
	工作温度	-40℃~+150℃@(Tj)
	反馈方式	原边反馈
