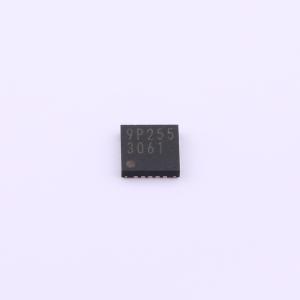

BD9P255MUF-CE2

BD9P2x5MUF-C 系列是集成了功率 MOSFET 的电流模式同步降压 DC/DC 转换器。

特性包括：

• 纳秒脉冲控制
• AEC-Q100 认证
• 最小导通脉冲 50 ns（最大）同步降压 DC/DC 转换器，集成功率 MOSFET
• 软启动功能
• 电流模式控制
• 具有 10 μA（典型值）静态电流的复位功能，12 V 输入至 5.0 V 输出轻载模式 (LLM)
• 强制脉冲宽度调制 (PWM) 模式
• 包含相位补偿
• 可选扩频切换
• 外部同步功能
• 可选过流保护 (OCP)
• 输入欠压锁定 (UVLO) 保护
• 热关断 (TSD) 保护
• 输出过压保护 (OVP)
• 短路保护 (SCP)

关键规格：

• 输入电压范围：3.5 V 至 40 V（初始启动为 4.0 V 或更高）
• 输出电压范围：
• BD9P205MUF-C：0.8 V 至 8.5 V
• BD9P235MUF-C：3.3 V（典型值）
• BD9P255MUF-C：5.0 V（典型值）
• 输出电流：
• OCP_SEL = H：1.5 A（最大）
• OCP_SEL = L：2.0 A（最大）
• 开关频率：2.2 MHz（典型值）
• 输出电压精度：±1.75%（-40℃ 至 +125℃）
• 关断电流：2.1 μA（典型值）
• 工作温度范围：-40℃ 至 +125℃

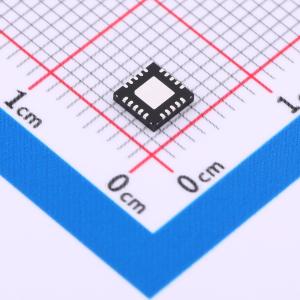

• 尺寸：4.0 mm x 4.0 mm x 1.0 mm（宽 x 长 x 高 最大）

应用：

• 汽车电源
• 消费电子电源

• 汽车应用电源
• 消费者应用电源
