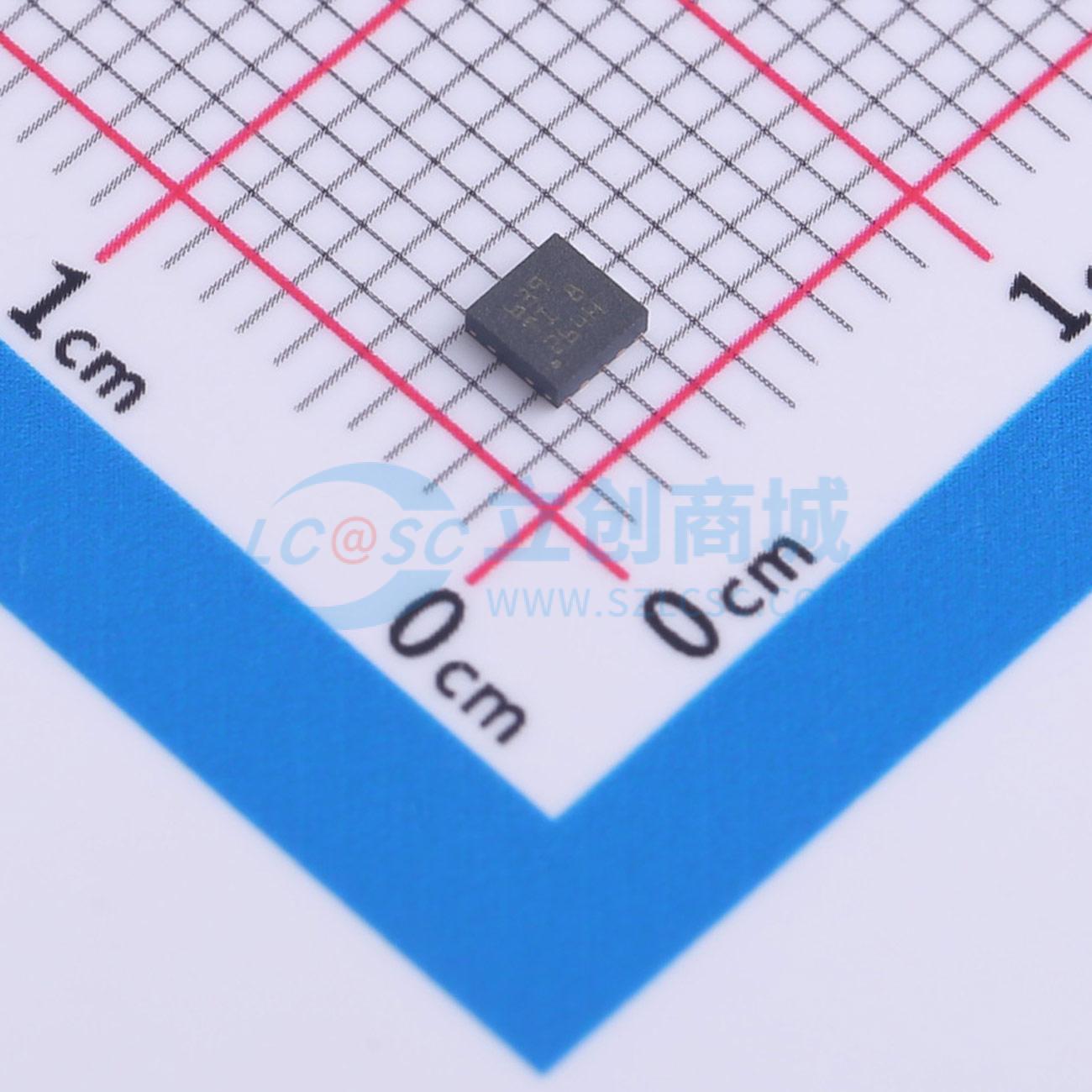

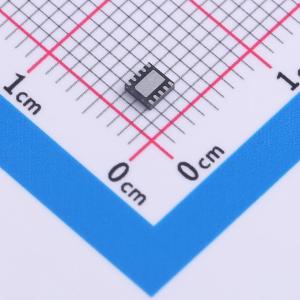

温馨提醒：图片仅供参考，商品以实物为准

TPS63900DSKR

1.8V至5.5V，75nA超低静态电流同步升降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS63900 是一款高效的四开关同步升降压转换器,具有极低的静态电流（75nA 典型值）。该器件支持 1.8V 至 5.5V 的宽输入电压范围,输出电压范围为 1.8V 至 5V（100mV 步进）,可编程输入电流限制（1mA 至 100mA 和无限）,动态电压缩放功能,适用于各种电池类型。该器件还具有高输出电流能力,支持常见的 RF 标准,如 sub-1GHz、BLE、LoRa、wM-Bus 和 NB-IoT。
品牌名称: TI(德州仪器)
商品型号: TPS63900DSKR
商品编号: C1518762
商品封装: WSON-10-EP(2.5x2.5)
包装方式: 编带
商品毛重: 0.243克(g)

商品参数

商品概述

TPS63900器件是一款高效同步降压 - 升压转换器，具有极低的静态电流（典型值为75 nA）。该器件有32种用户可编程输出电压设置，范围从1.8 V到5 V。动态电压调节功能使应用程序能够在运行期间在两种输出电压之间切换；例如，在待机操作期间使用较低的系统电源电压以节省功耗。凭借其较宽的电源电压范围和可编程输入电流限制（1 mA至100 mA及无限制），该器件非常适合与各种一次电池（如3节碱性电池、1节锂 - 二氧化锰电池或1节锂 - 亚硫酰氯电池）和二次电池配合使用。高输出电流能力支持常用的射频标准，如低于1 GHz、蓝牙低功耗（BLE）、LoRa、无线M - 总线（wM - Bus）和窄带物联网（NB - IoT）。

商品特性

输入电压范围：1.8 V至5.5 V
输出电压范围：1.8 V至5 V（以100 mV为步进）
可通过外部电阻进行编程
SEL引脚可在两个预设输出电压之间切换
当V₁ ≥ 2.0 V、V₀ = 3.3 V时，输出电流 > 400 mA（典型峰值开关电流限制为1.45 A）
可堆叠：多个器件并联以获得更高的输出电流
负载电流为10 μA时，效率 > 90%
静态电流为75 nA
关断电流为60 nA
单模式操作
消除降压、降压 - 升压和升压操作之间的模式转换
输出纹波低
瞬态性能出色
集成软启动功能
可编程输入电流限制，有八种设置（1 mA至100 mA及无限制）
输出短路和过温保护
解决方案尺寸仅为21 mm²
使用小型2.2 μH电感器和单个22 μF输出电容器
采用10引脚、2.5 mmx2.5 mm、0.5 mm间距的WSON封装

应用领域

智能电表和传感器节点
电子智能锁
医疗传感器贴片和患者监护仪
可穿戴电子设备
资产跟踪
工业物联网（智能传感器）/ 窄带物联网（NB - IoT）

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交100+单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升降压型
	工作电压	1.8V~5.5V
	输出电压	1.8V~5V
	输出电流	400mA
	开关频率	-
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压-升压式
	静态电流(Iq)	75nA
	开关管(内置/外置)	内置
	输出类型	可调
