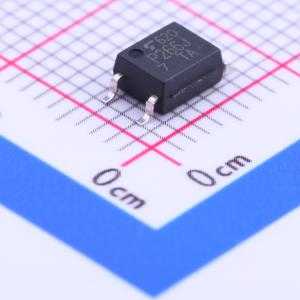

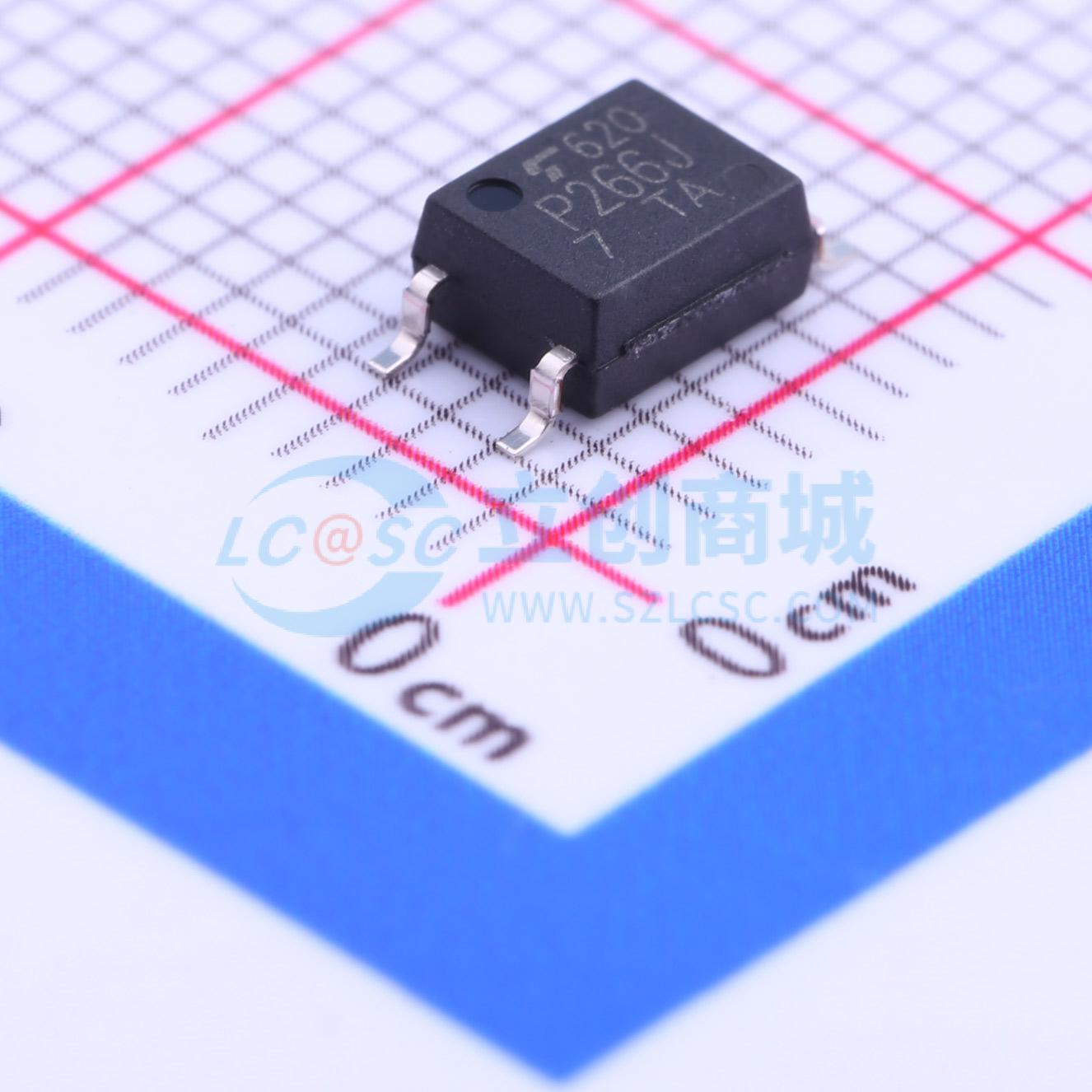

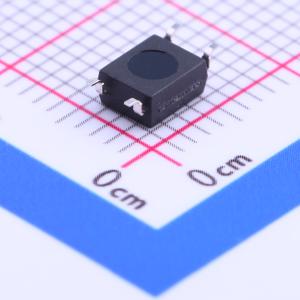

TLP266J(T7-TPL,E
双向可控硅 有过零电路 1通道
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TLP266J 由一个过零光控双向晶闸管和一个砷化镓红外发射二极管光耦合组成。TLP266J 采用 SO6 封装，保证爬电距离为 5.0 mm（最小值），电气间隙为 5.0 毫米，绝缘厚度最小为 0.4 毫米。因此，TLP266J 符合国际安全标准的增强绝缘等级要求。
- 品牌名称
- TOSHIBA(东芝)
- 商品型号
- TLP266J(T7-TPL,E
- 商品编号
- C146295
- 商品封装
- SOP-4-2.54mm
- 包装方式
- 编带
- 商品毛重
- 0.161克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 可控硅输出光耦 | |
| 可控硅类型 | 双向可控硅 | |
| 过零功能 | 有 | |
| 正向压降(Vf) | 1.27V | |
| 输出电流(It(rms)) | 70mA | |
| 隔离电压(Vrms) | 3.75kV |
| 属性 | 参数值 | |
|---|---|---|
| 正向电流 | 50mA | |
| 负载电压 | - | |
| 静态dv/dt | 500V/us | |
| 通道数 | 1 | |
| 工作温度 | -40℃~+100℃ |
商品概述
TLP266J由一个过零光控双向晶闸管和一个砷化镓红外发光二极管光耦合组成。TLP266J采用SO6封装，保证爬电距离最小为5.0 mm，电气间隙最小为5.0 mm，绝缘厚度最小为0.4 mm。因此，TLP266J符合国际安全标准的加强绝缘等级要求。
商品特性
- 峰值关态电压：最小600 V
- 过零功能（ZC）
- 触发LED电流：最大10 mA
- 通态电流：最大70 mA
- 隔离电压：最小3750 Vrms
- 安全标准：UL认证：UL1577，文件编号E67349；cUL认证：CSA组件验收服务编号5A，文件编号E67349；VDE认证：EN60747 - 5 - 5、EN60065或EN60950 - 1 : EN62368 - 1（待认证）；CQC认证：GB4943.1、GB8898 日本和泰国工厂
应用领域
- 双向晶闸管驱动器
- 可编程逻辑控制器（PLC）
- 交流输出模块
- 固态继电器
