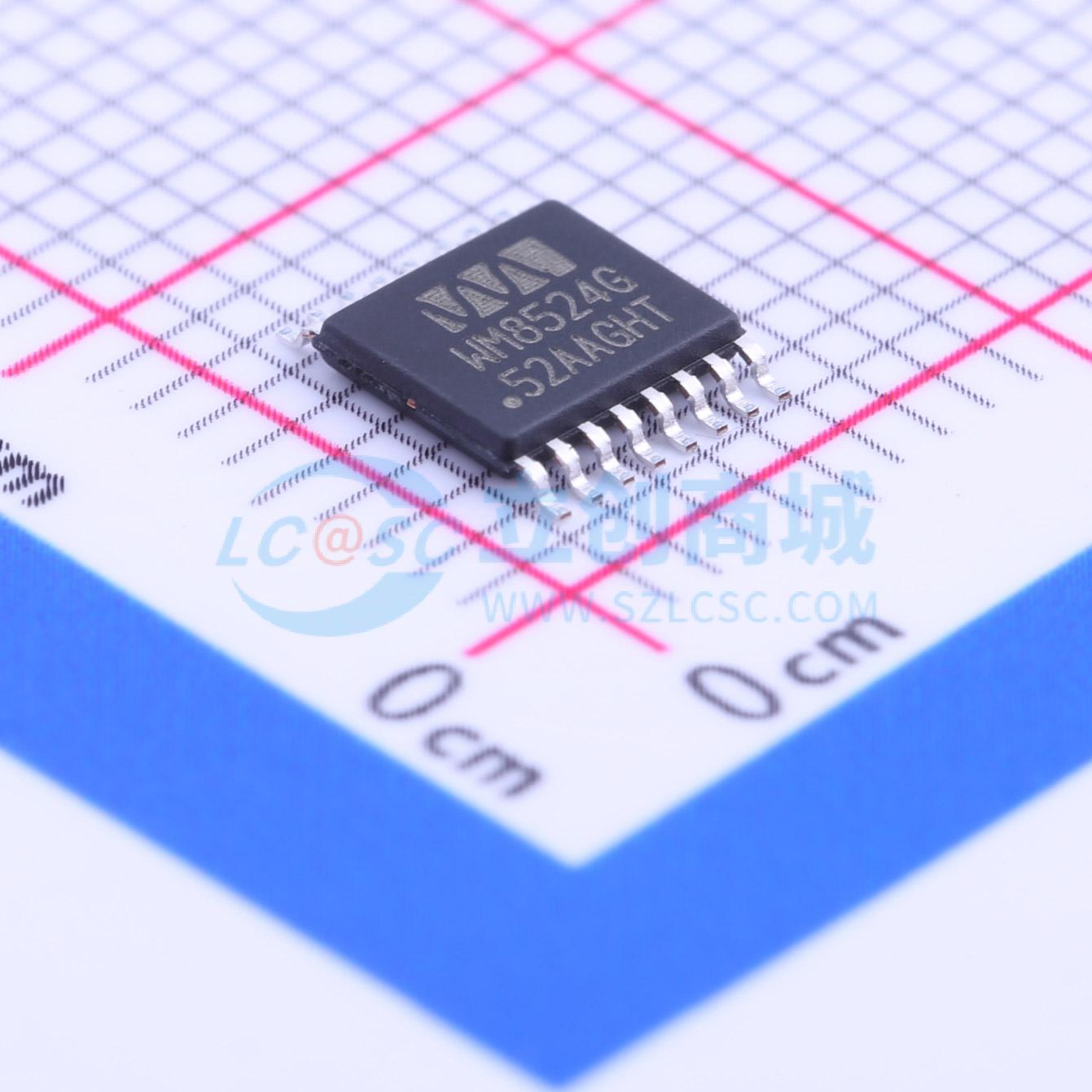

温馨提醒：图片仅供参考，商品以实物为准
WM8524CGEDT/R
24位、192kHz立体声DAC，具备2Vrms接地参考线路输出
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 24 位 192kHz 立体声数/模转换器，带有 2VRMS 接地参考线路输出
- 品牌名称
- Cirrus Logic(凌云)
- 商品型号
- WM8524CGEDT/R
- 商品编号
- C146242
- 商品封装
- TSSOP-16
- 包装方式
- 编带
- 商品毛重
- 0.204克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | ADC/DAC-专用型 | |
| 分辨率 | 24 | |
| 通道数 | 2 | |
| 工作电压 | 2.97V~3.63V | |
| 接口类型 | I2S |
| 属性 | 参数值 | |
|---|---|---|
| 芯片类型参数/描述 | 音频解码器 | |
| 工作温度 | -40℃~+85℃ | |
| 采样率 | 192kHz | |
| 静态电流 | 1.9mA |
商品概述
WM8524是一款集成电荷泵和硬件控制接口的立体声DAC。它使用单一3.3V电源轨提供2Vrms线路驱动输出。 该器件具有以地为参考的输出，并采用直流伺服，无需线路驱动耦合电容，有效消除开机时的爆音和咔嗒声。 该器件通过硬件控制接口进行控制和配置。 该器件使用所有常见的MCLK/fs速率，支持8kHz至192kHz之间的所有常见音频采样率。音频接口工作在从模式。 WM8524具有3.3V耐压数字接口，允许连接最高3.3V的逻辑电路。 该器件采用16引脚TSSOP封装。
商品特性
- 带以地为参考的线路驱动器的高性能立体声DAC
- 音频性能：信噪比106dB（‘A加权’）
- 在-1dBFS时总谐波失真为-89dB
- 静音衰减120dB
- 支持8kHz至192kHz的所有常见采样率
- 硬件控制模式
- 数据格式：左对齐（LJ）、右对齐（RJ）、I²S
- 线路输出的最大直流偏移为1mV
- 具有爆音/咔嗒声抑制功能的上电/下电时序控制器
- AVDD和LINEVDD为+3.3V±10%，允许单电源供电
- 16引脚TSSOP封装
- 工作温度范围：-40℃至85℃
应用领域
- 需要2Vrms输出的消费类数字音频应用
- 游戏机
- 机顶盒
- 音频/视频接收器
- DVD播放器
- 数字电视
