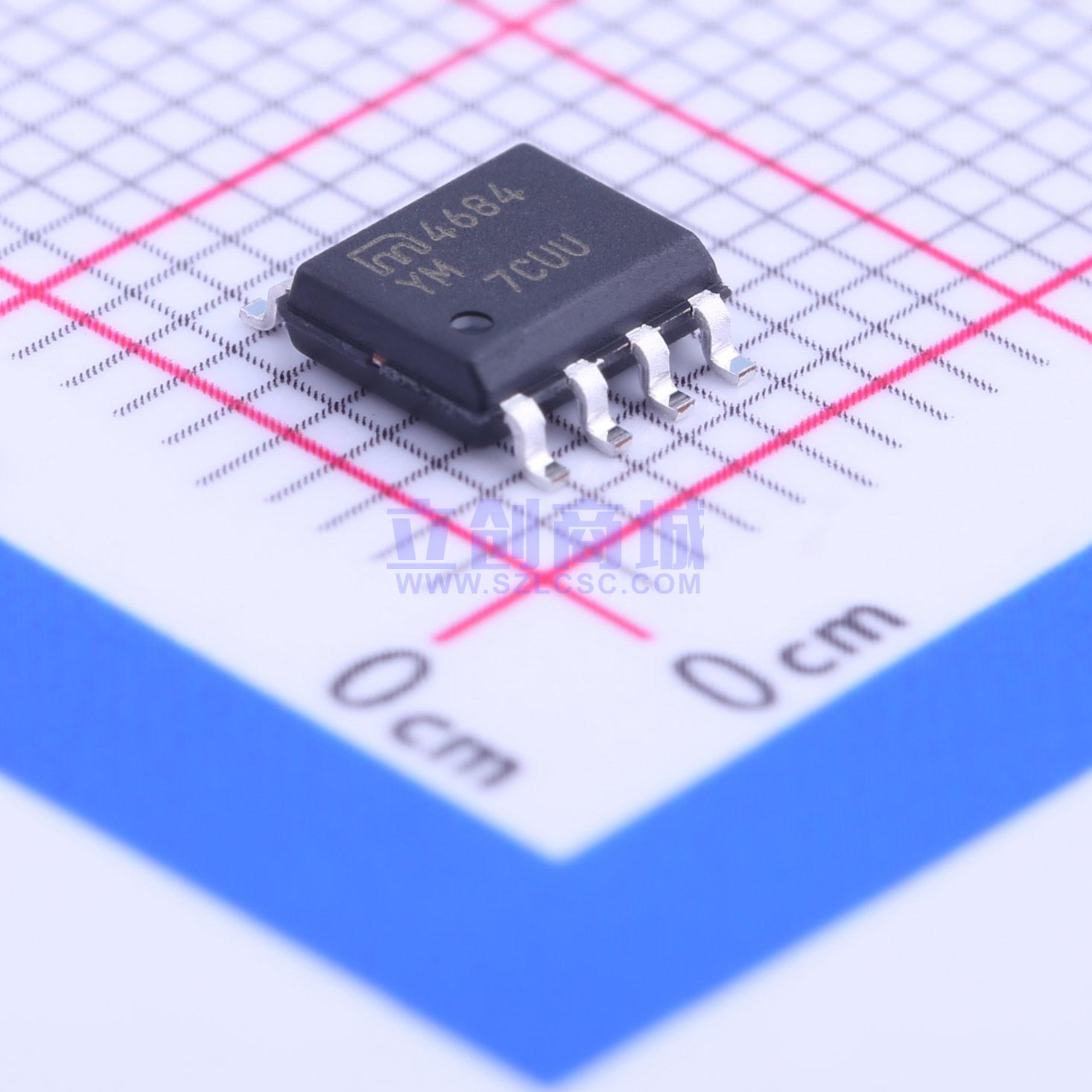

MIC4684YM-TR
2A高效超级开关降压稳压器
- 描述
- MIC4684是一款高效的200kHz降压型（buck）开关稳压器。在各种应用中，轻松就能实现超过85%的功率转换效率。在环境温度为60°C时，采用8引脚SO（小外形）封装的MIC4684可实现2A的连续电流
- 品牌名称
- MICROCHIP(美国微芯)
- 商品型号
- MIC4684YM-TR
- 商品编号
- C144171
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.169克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4V~30V | |
| 输出电压 | 1.235V~28.2V | |
| 输出电流 | 2A | |
| 开关频率 | 200kHz | |
| 工作温度 | -40℃~+85℃@(TA) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
MIC4684是一款高效率的200kHz降压开关稳压器。对于各种应用，可以轻松获得高于85%的电源转换效率。在环境温度为60℃的情况下，MIC4684可以在8引脚SO（小外形）封装中实现2A的连续电流。通过利用升压电容来增加可用于饱和内部功率开关的电压，即使在宽输出电流范围内也能保持高效率。因此，不需要外部散热器。MIC4684采用SO-8封装，在许多应用中可以替代较大的TO-220和TO-263封装。MIC4684具有高度的安全性。它的输入电压范围为4V至30V（瞬态34V），适用于可能出现输入电压瞬变的应用。内置的安全特性包括过流保护、频率折返短路保护和热关断。MIC4684提供8引脚SO封装，结温范围为-40℃至+125℃。
商品特性
- SO-8 封装，连续输出电流为 2A
- 超过 85% 的效率
- 固定 200kHz PWM 操作
- 宽 4V 至 30V 输入电压范围
- 输出电压可调至 1.235V
- 全表面贴装解决方案
- 内部补偿，具有快速瞬态响应
- 过流保护
- 频率回折短路保护
- 热关断
应用领域
- 简易高效降压调节器
- 5V转3.3V/1.7A转换器 [环境温度60°C)
- 12V转1.8V/2A转换器 (环境温度60°C)
- 板载开关调节器
- 双输出±5V转换器
- 电池充电器
