温馨提醒：图片仅供参考，商品以实物为准

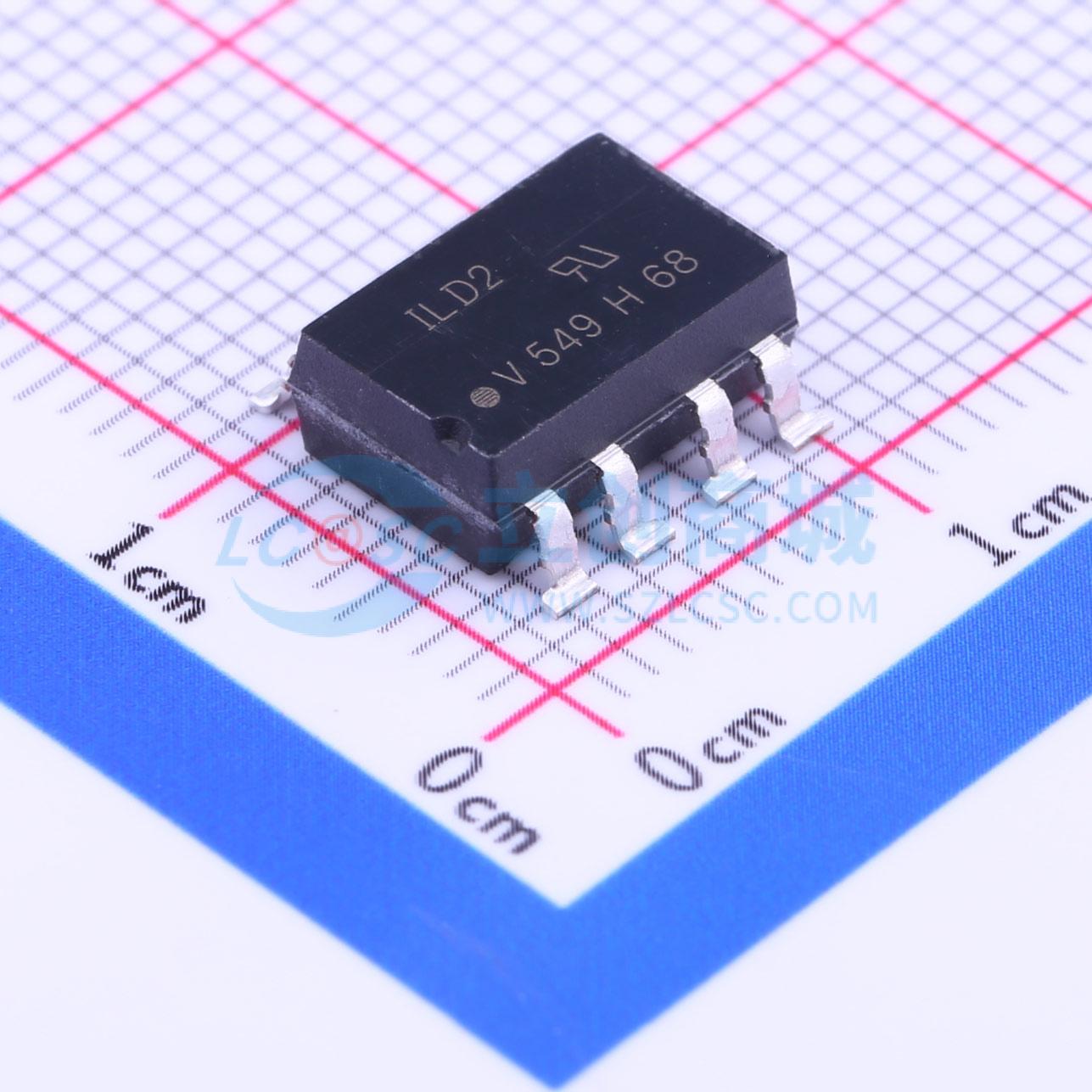

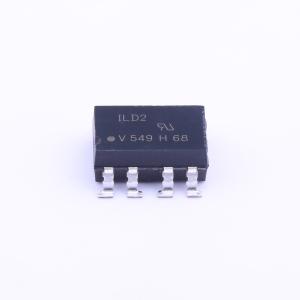

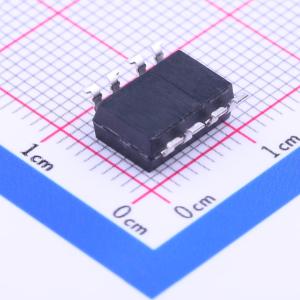

ILD2-X009
停产 DC输入 隔离电压(rms):5300V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ILD1、ILD2、ILD5、ILQ1、ILQ2、ILQ5 是采用砷化镓（GaAs）红外发光二极管和硅 NPN 光电晶体管的光耦合隔离对。驱动装置可传输包括直流电平在内的信号信息，同时保持输入和输出之间的高度电气隔离。ILD1、ILD2、ILD5、ILQ1、ILQ2、ILQ5 专为驱动中速逻辑电路而设计，可用于消除棘手的接地环路和噪声问题
- 品牌名称
- VISHAY(威世)
- 商品型号
- ILD2-X009
- 商品编号
- C143687
- 商品封装
- SMD-8P
- 包装方式
- 管装
- 商品毛重
- 0.571克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.25V | |
| 输出电流 | 50mA | |
| 隔离电压(Vrms) | 5.3kV | |
| 直流反向耐压(Vr) | 6V | |
| 负载电压 | 70V | |
| 输出通道数 | 2 |
| 属性 | 参数值 | |
|---|---|---|
| 集射极饱和电压(VCE(sat)) | 250mV@1mA,20uA | |
| 上升时间(tr) | 2.6us | |
| 下降时间 | 2.4us | |
| 工作温度 | -40℃~+100℃ | |
| 电流传输比(CTR)最小值 | 100% | |
| 电流传输比(CTR)最大值/饱和值 | 500% | |
| 总功耗(Pd) | 250mW | |
| 正向电流(If) | 60mA |
商品概述
ILD1、ILD2、ILD5、ILQ1、ILQ2、ILQ5 是采用砷化镓（GaAs）红外发光二极管和硅 NPN 光电晶体管的光耦合隔离对。驱动装置可传输包括直流电平在内的信号信息，同时在输入和输出之间保持高度的电气隔离。 ILD1、ILD2、ILD5、ILQ1、ILQ2、ILQ5 专为驱动中速逻辑电路而设计，可用于消除棘手的接地环路和噪声问题。此外，在许多数字接口应用（如电流传输比调制）中，这些耦合器可替代继电器和变压器。 ILD1、ILD2、ILD5 在单个双列直插式封装（DIP）中具有两个隔离通道，而 ILQ1、ILQ2、ILQ5 每个封装中有四个隔离通道。
商品特性
- 正向电流（IF）为 10 mA 时的电流传输比
- 隔离测试电压：5300 VF RMS
- 符合 2002/95/EC 号 RoHS 指令，并符合 2002/96/EC 号 WEEE 指令
