温馨提醒：图片仅供参考，商品以实物为准

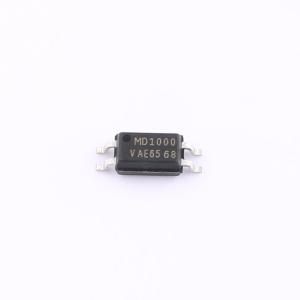

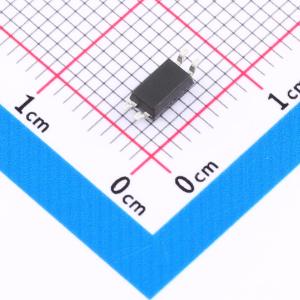

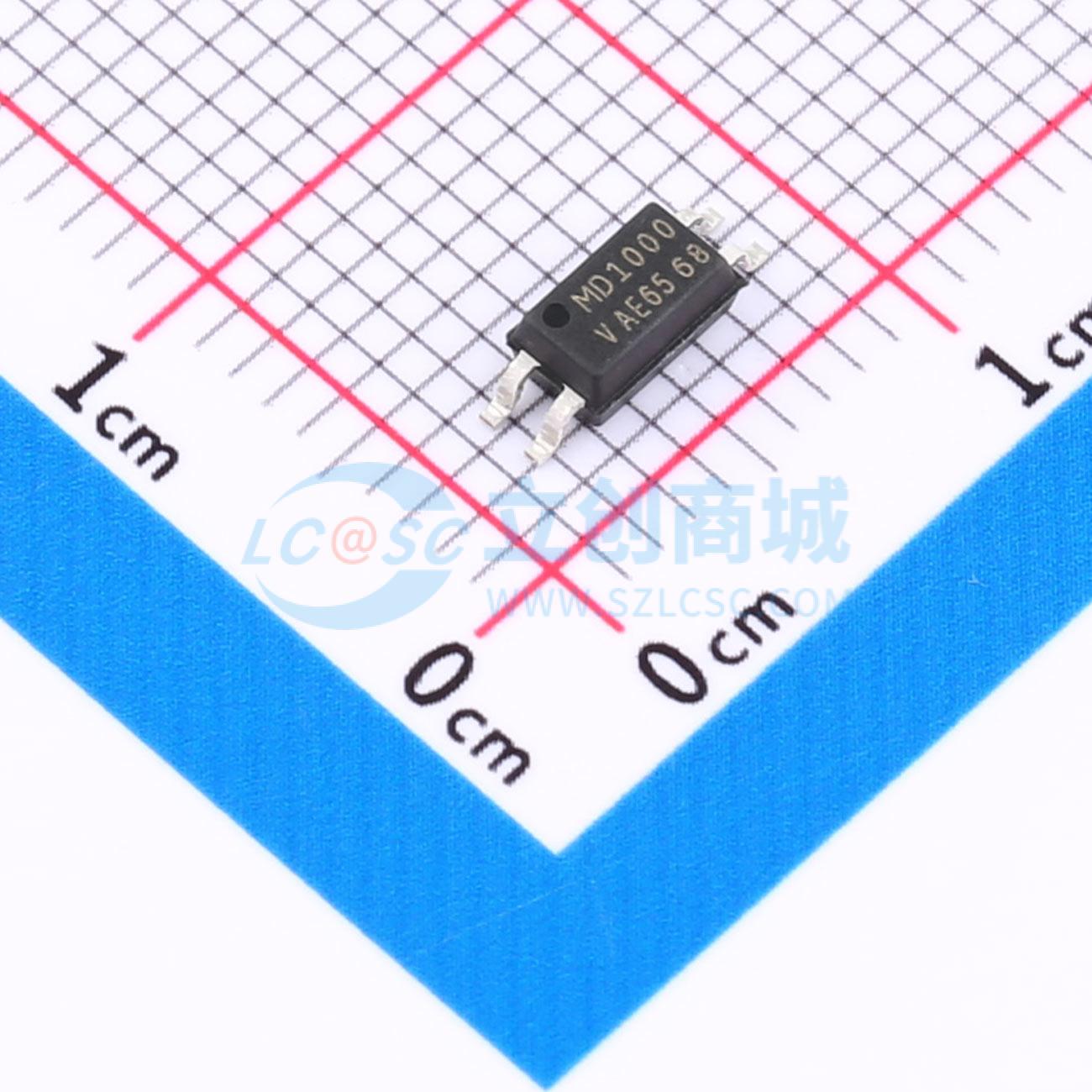

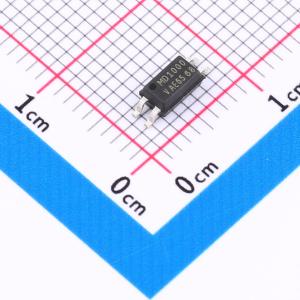

TCMD1000
DC输入 隔离电压(rms):3750V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 由光电达林顿管与砷化镓红外发射二极管光耦合组成，采用4引脚或16引脚迷你扁平封装。元件在输入和输出之间提供固定距离，以满足最高安全要求。
- 品牌名称
- VISHAY(威世)
- 商品型号
- TCMD1000
- 商品编号
- C143718
- 商品封装
- SOP-4-1.27mm
- 包装方式
- 编带
- 商品毛重
- 0.174克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | 达林顿晶体管 | |
| 正向压降(Vf) | 1.25V | |
| 输出电流 | 80mA | |
| 隔离电压(Vrms) | 3.75kV | |
| 直流反向耐压(Vr) | 6V | |
| 负载电压 | 35V | |
| 输出通道数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 集射极饱和电压(VCE(sat)) | 1V@5mA,20mA | |
| 上升时间(tr) | 300us@10mA,100Ω | |
| 下降时间 | - | |
| 工作温度 | -40℃~+100℃ | |
| 电流传输比(CTR)最小值 | 600% | |
| 电流传输比(CTR)最大值/饱和值 | 800% | |
| 总功耗(Pd) | - | |
| 正向电流(If) | 60mA |
