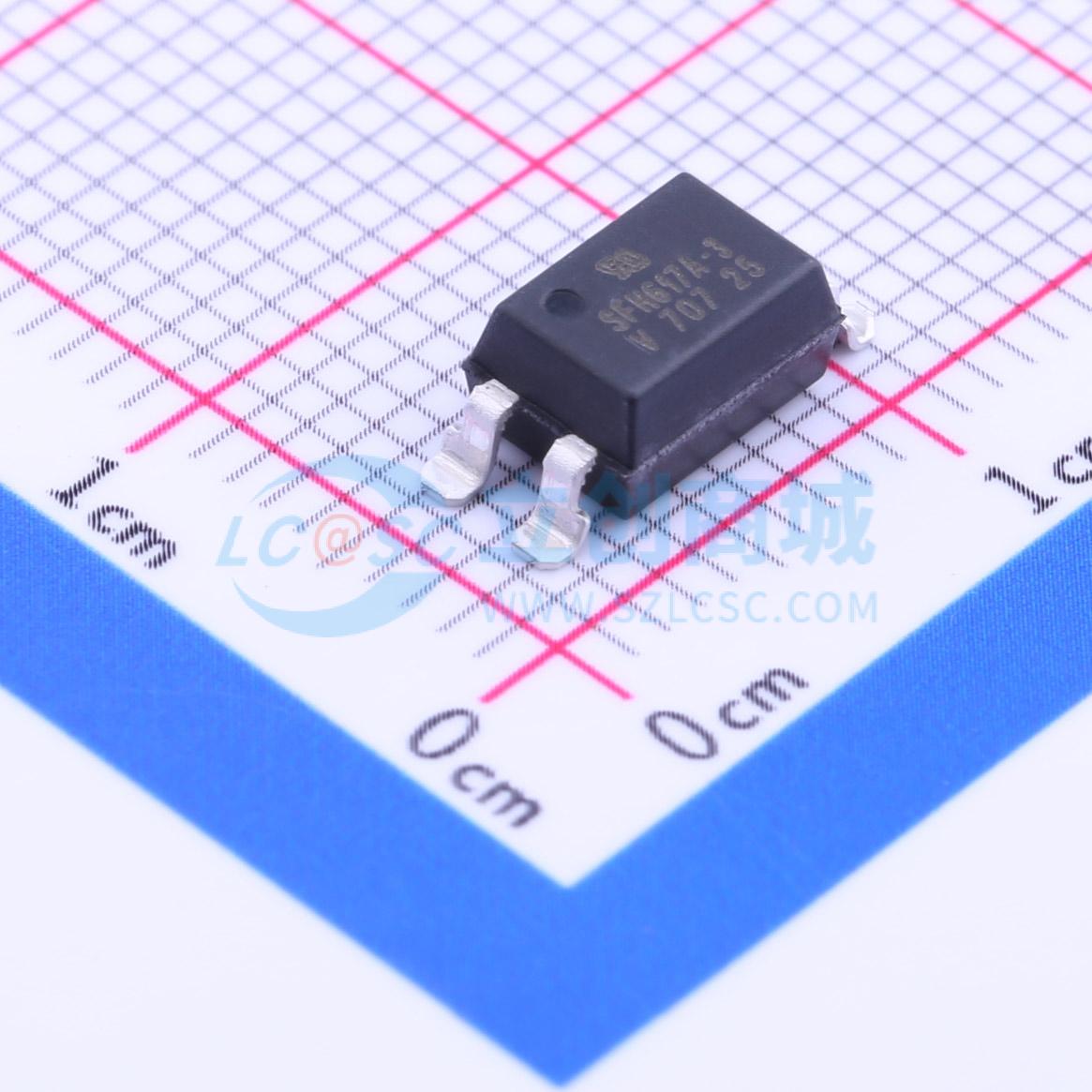

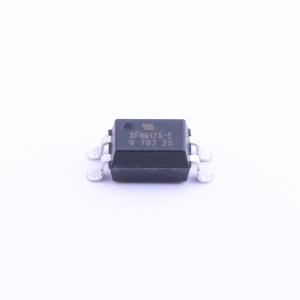

温馨提醒：图片仅供参考，商品以实物为准

SFH617A-3X007T

DC输入隔离电压(rms):5300V

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 110℃ 额定 SFH617A (DIP) 具有高电流传输比、低耦合电容和高隔离电压。这些耦合器有一个 GaAs 红外二极管发射器，它与一个硅平面光电晶体管探测器进行光耦合，并封装在一个塑料 DIP-4 封装中。耦合装置用于两个电气隔离电路之间的信号传输。
品牌名称: VISHAY(威世)
商品型号: SFH617A-3X007T
商品编号: C145231
商品封装: SMD-4P
包装方式: 编带
商品毛重: 2.23克(g)

商品参数

商品概述

110℃ 额定 SFH617A (DIP) 具有高电流传输比、低耦合电容和高隔离电压。这些耦合器有一个 GaAs 红外二极管发射器，它与一个硅平面光电晶体管探测器进行光耦合，并封装在一个塑料 DIP - 4 封装中。耦合装置用于两个电气隔离电路之间的信号传输。耦合器端部可堆叠，间距为 2.54mm。选择选项 6 可实现 >8.8min 的爬电距离和电气间隙。

商品特性

工作温度范围：-55℃ 至 +110℃
良好的 CTR 线性度，取决于正向电流
隔离测试电压：5300VRMS
高集电极发射极电压：VCEO = 70V
低饱和电压
快速开关时间
低 CTR 退化
温度稳定
低耦合电容
端部可堆叠，间距 0.100" (2.54 mm)
高共模干扰抗扰度

应用领域

AC 适配器
SMPS
PLC
工厂自动化
游戏机

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(1000个/圆盘，最小起订量 5 个)

个

起订量：5 个1000个/圆盘

总价金额：

￥ 0.00

近期成交20单

	属性	参数值
	商品目录	晶体管输出光耦
	输入类型	DC
	输出类型	光电三极管
	正向压降(Vf)	1.35V
	输出电流	50mA
	隔离电压(Vrms)	5.3kV
	直流反向耐压(Vr)	6V

	属性	参数值
	负载电压	70V
	输出通道数	1
	集射极饱和电压(VCE(sat))	250mV@10mA
	上升时间(tr)	2us
	下降时间	2us
	工作温度	-55℃~+110℃
