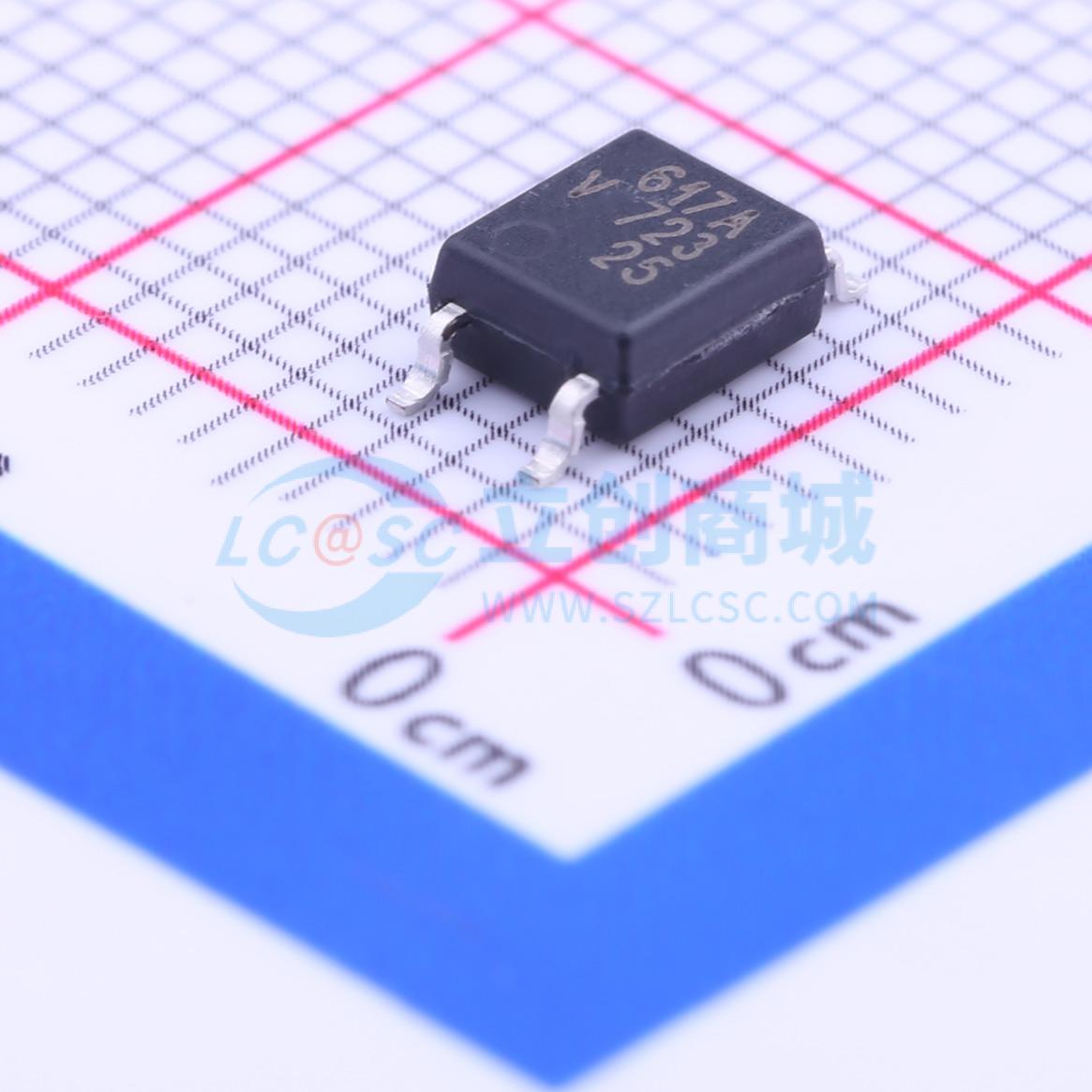

VOM617AT实物图

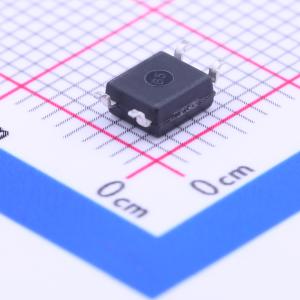

  • VOM617AT商品缩略图
  • VOM617AT商品缩略图
  • VOM617AT商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

VOM617AT

DC输入 隔离电压(rms):3750V

SMT扩展库SMT补贴嘉立创PCB免费打样
描述
额定温度为110℃,具有砷化镓红外发射二极管发射器,与硅平面光电晶体管探测器光耦合,并采用4引脚、引脚间距为100密耳的迷你扁平封装。它具有高电流传输比、低耦合电容和高隔离电压的特点。这些耦合器件用于两个电气隔离电路之间的信号传输。
品牌名称
VISHAY(威世)
商品型号
VOM617AT
商品编号
C143737
商品封装
SOP-4-2.54mm​
包装方式
编带
商品毛重
0.24克(g)

商品参数

属性参数值
商品目录晶体管输出光耦
输入类型DC
输出类型光电三极管
正向压降(Vf)1.1V
输出电流50mA
隔离电压(Vrms)3.75kV
直流反向耐压(Vr)6V
负载电压80V
输出通道数-
属性参数值
集射极饱和电压(VCE(sat))120mV@10mA,2.5mA
上升时间(tr)3us
下降时间3us
工作温度-55℃~+110℃
电流传输比(CTR)最小值50%
电流传输比(CTR)最大值/饱和值600%
总功耗(Pd)170mW
正向电流(If)60mA

商品概述

额定温度为110℃的VOM617A采用砷化镓(GaAs)红外发光二极管发射器,该发射器与硅平面光电晶体管探测器进行光耦合,并采用4引脚、引脚间距为100密耳的微型扁平封装。它具有高电流传输比、低耦合电容和高隔离电压的特点。 这些耦合器件用于两个电气隔离电路之间的信号传输。

商品特性

  • 工作温度范围:-55℃至+110℃
  • SOP - 4微型扁平无铅封装
  • 隔离测试电压:3750 VRMS
  • 低饱和电压
  • 符合RoHS标准
  • 快速开关时间
  • 低耦合电容
  • 可堆叠,间距为0.100英寸(2.54毫米)
  • 电流传输比(CTR)范围:40%至600%,IF = 5 mA

应用领域

  • 可编程逻辑控制器(PLCs)
  • 电信
  • 照明控制系统
  • 太阳能逆变器
  • 交流驱动器
