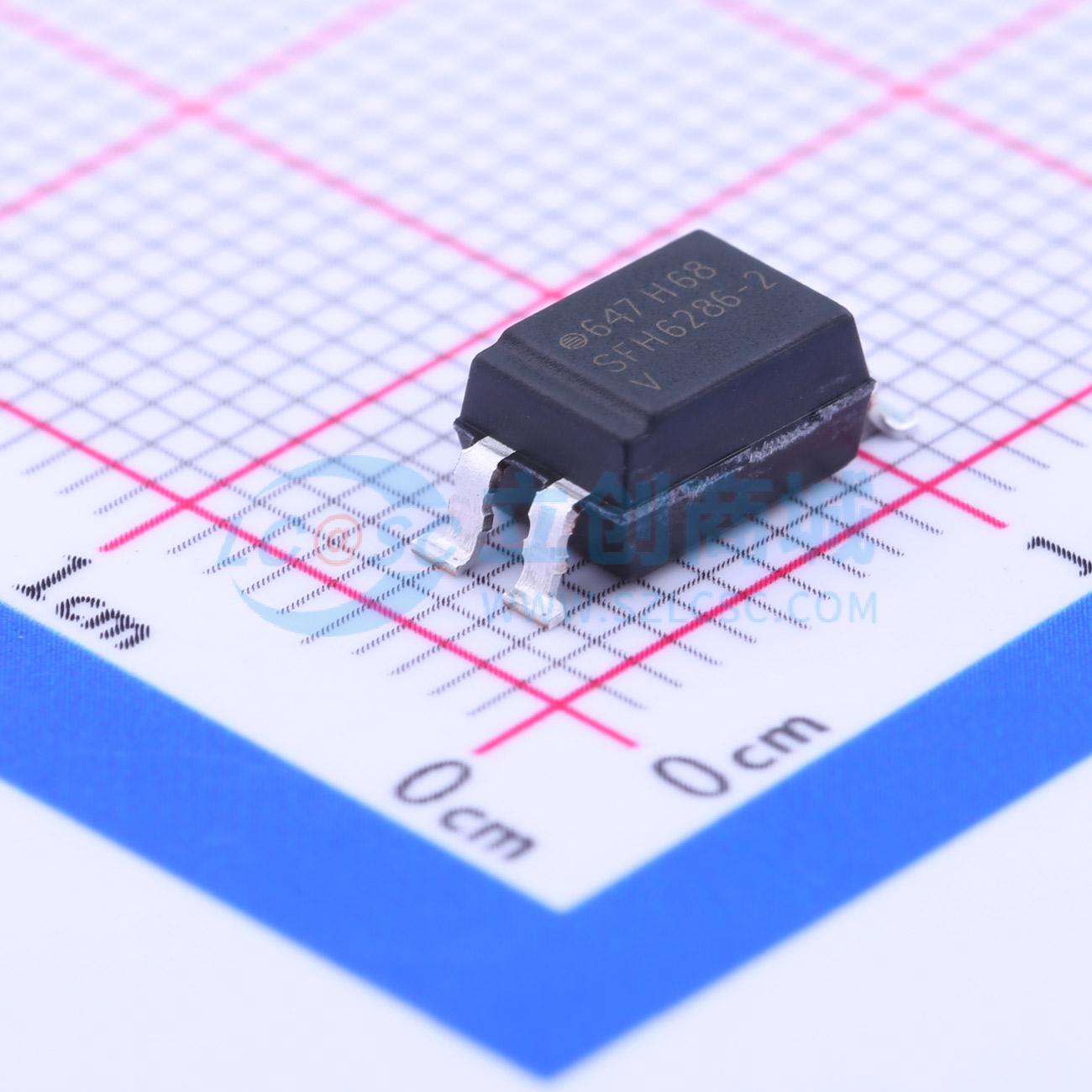

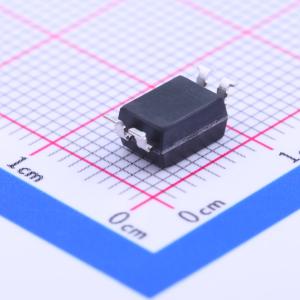

温馨提醒：图片仅供参考，商品以实物为准
SFH6286-2T
AC,DC输入 隔离电压(rms):5300V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 具有高电流传输比、低耦合电容和高隔离电压。这些耦合器有一个砷化镓红外发射二极管，它与一个硅平面光电晶体管探测器进行光耦合，并封装在塑料 DIP-4 或 SMD 封装中。耦合器件用于两个电气隔离电路之间的信号传输。耦合器的引脚间距为 2.54mm，可堆叠。选项 6 可实现大于 8mm 的爬电距离和电气间隙。该版本符合 IEC 60950（DIN VDE 0805）标准，适用于最高 400VRMS 或直流的工作电压的加强绝缘。
- 品牌名称
- VISHAY(威世)
- 商品型号
- SFH6286-2T
- 商品编号
- C144900
- 商品封装
- SMD-4P
- 包装方式
- 编带
- 商品毛重
- 2.23克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | AC,DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.1V | |
| 输出电流 | 50mA | |
| 隔离电压(Vrms) | 5.3kV | |
| 直流反向耐压(Vr) | - | |
| 负载电压 | 55V |
| 属性 | 参数值 | |
|---|---|---|
| 输出通道数 | 1 | |
| 集射极饱和电压(VCE(sat)) | 250mV@0.5mA,1mA | |
| 上升时间(tr) | 3.5us@2mA,100Ω | |
| 下降时间 | 5us | |
| 工作温度 | -55℃~+100℃ | |
| 电流传输比(CTR)最小值 | 63% | |
| 电流传输比(CTR)最大值/饱和值 | 200% | |
| 正向电流(If) | 50mA |
