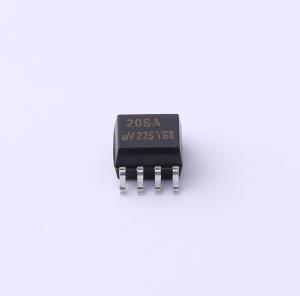

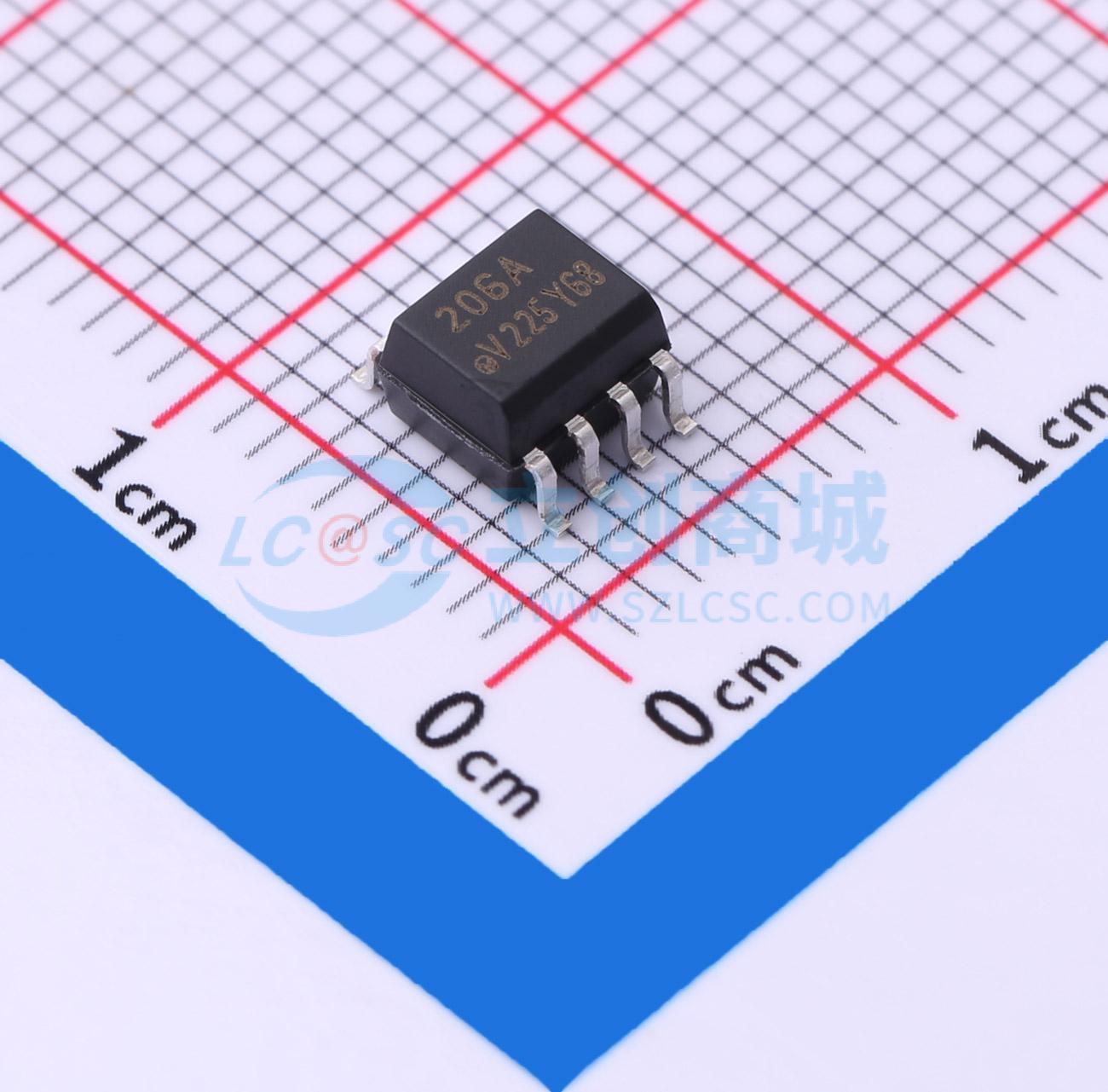

IL206AT

带基极连接的光电晶体管输出型光耦合器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: IL205AT/IL206AT/IL207AT/IL208AT是由砷化镓红外LED和硅NPN光电晶体管组成的光耦合器对。该器件能够传输包含直流电平在内的信号信息，同时在输入和输出之间保持高度的电气隔离。该系列产品采用标准SOIC - 8A小外形表面贴装封装，非常适合空间有限的高密度应用
品牌名称: VISHAY(威世)
商品型号: IL206AT
商品编号: C144902
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.28克(g)

商品参数

	属性	参数值
	输出通道数	1
	集射极饱和电压(VCE(sat))	400mV@2mA,10mA
	工作温度	-55℃~+100℃
	电流传输比(CTR)最小值	63%
	电流传输比(CTR)最大值/饱和值	125%
	总功耗(Pd)	240mW
	正向电流(If)	60mA

商品概述

IL205AT/IL206AT/IL207AT/IL208AT是由砷化镓红外LED和硅NPN光电晶体管组成的光耦合对。该器件可传输包括直流电平在内的信号信息，同时在输入和输出之间保持高度的电气隔离。该系列采用标准SOIC - 8A小外形封装，适用于表面贴装，非常适合空间有限的高密度应用。除了无需通孔安装外，该封装还符合表面贴装器件的标准。规定的最小和最大电流传输比（CTR）可使相邻电路的电气设计容差范围较窄。70 V的高集电极 - 发射极击穿电压（BVCEO）与行业标准的30 V相比，提供了更高的安全裕量。

商品特性

高集电极 - 发射极击穿电压（BVCEO），70 V
隔离测试电压，3000 VRMS
行业标准SOIC - 8A表面贴装封装
兼容双波峰焊、气相焊和红外回流焊

数据手册PDF

放大查看下载PDF

优惠活动

9折

购买数量

(2000个/圆盘，最小起订量 1 个)

个

起订量：1 个2000个/圆盘

总价金额：

￥ 0.00

近期成交4单

	属性	参数值
	商品目录	晶体管输出光耦
	输入类型	DC
	输出类型	光电三极管
	正向压降(Vf)	1.3V
	输出电流	50mA
	隔离电压(Vrms)	3kV
	直流反向耐压(Vr)	6V
	负载电压	70V
