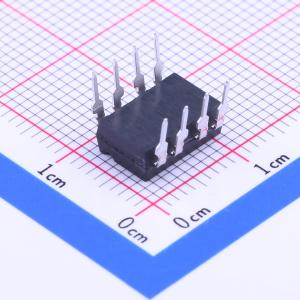

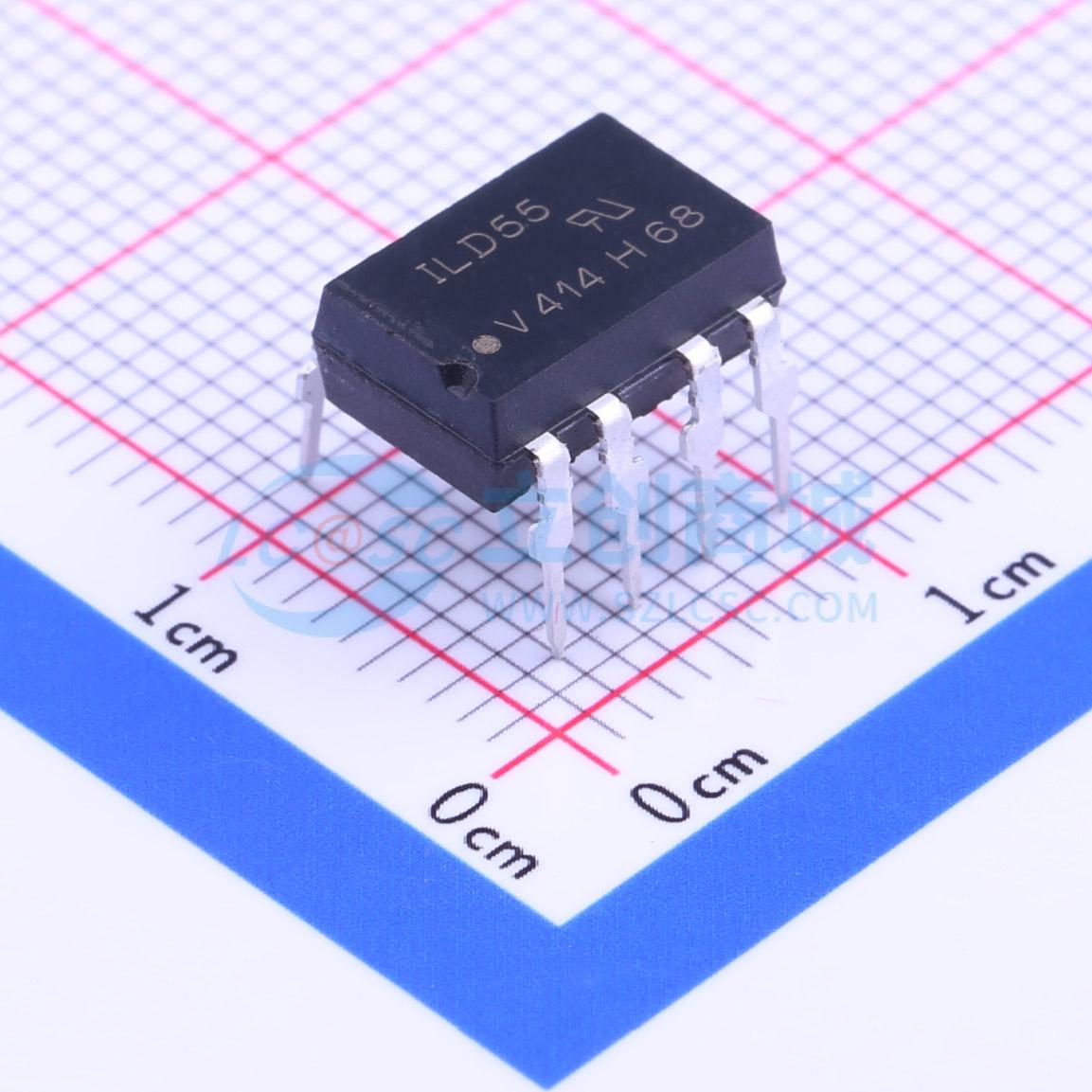

温馨提醒：图片仅供参考，商品以实物为准
ILD55
停产 DC输入 隔离电压(rms):5300V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- IL30 单通道、ILD55 双通道以及 ILQ20、ILQ31、ILQ55 四通道光耦合隔离器采用砷化镓红外发射器和硅光电达林顿传感器。在驱动电路和负载电路之间保持高度隔离的同时可实现开关功能，且通道间无串扰。这些光耦合器可用于替代簧片继电器和水银继电器，具备寿命长、开关速度快和无磁场干扰等优势
- 品牌名称
- VISHAY(威世)
- 商品型号
- ILD55
- 商品编号
- C143769
- 商品封装
- DIP-8
- 包装方式
- 管装
- 商品毛重
- 0.626克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | 达林顿晶体管 | |
| 正向压降(Vf) | 1.25V | |
| 输出电流 | 125mA | |
| 隔离电压(Vrms) | 5.3kV | |
| 直流反向耐压(Vr) | 3V | |
| 负载电压 | 55V |
| 属性 | 参数值 | |
|---|---|---|
| 输出通道数 | 2 | |
| 集射极饱和电压(VCE(sat)) | 900mV@50mA,50mA | |
| 上升时间(tr) | 10us | |
| 下降时间 | 35us | |
| 工作温度 | -55℃~+100℃ | |
| 电流传输比(CTR)最小值 | 100% | |
| 电流传输比(CTR)最大值/饱和值 | 400% | |
| 正向电流(If) | 60mA |
