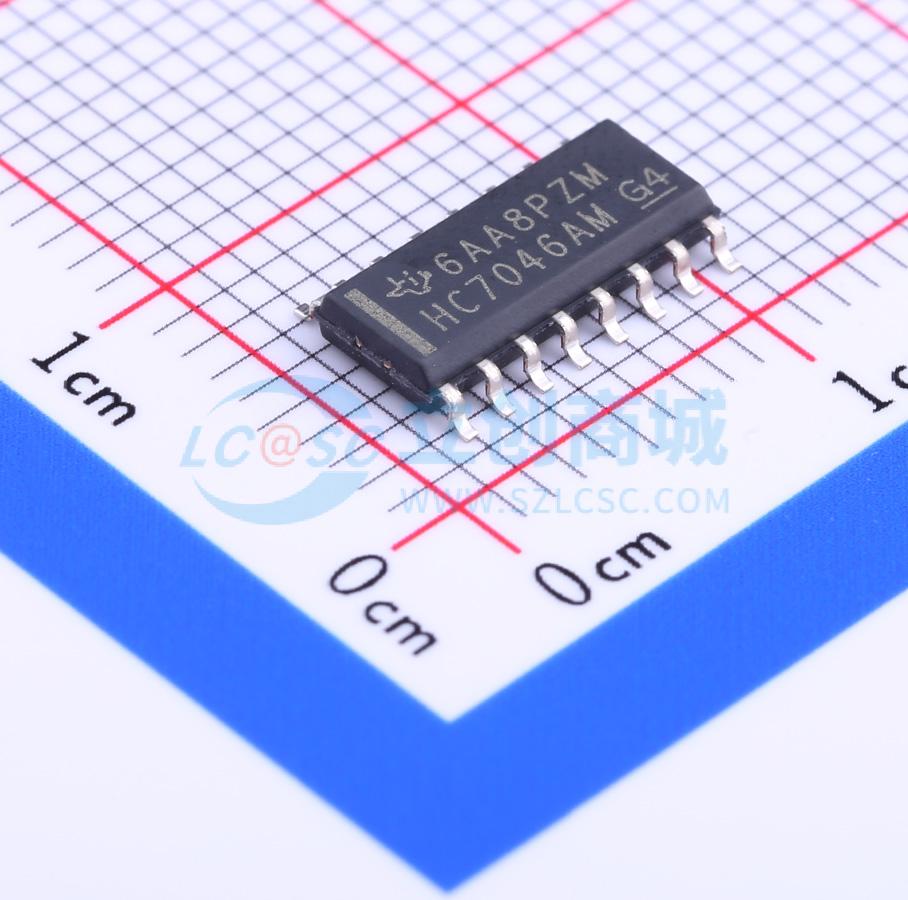

温馨提醒：图片仅供参考，商品以实物为准

CD74HC7046AM

锁相环路与VCO和锁定检测器

描述: CD74HC7046A 带 VCO 和锁定检测器的高速 CMOS 逻辑锁相环
品牌名称: TI(德州仪器)
商品型号: CD74HC7046AM
商品编号: C139342
商品封装: SOIC-16
包装方式: 管装
商品毛重: 0.296克(g)

商品参数

商品概述

CD74HC7046A和CD74HCT7046A是高速硅栅CMOS器件，符合JEDEC标准7A，是锁相环（PLL）电路，包含一个线性压控振荡器（VCO）、两个相位比较器（PC1、PC2）和一个锁定检测器。每个比较器都有一个信号输入和一个比较器输入。当PLL锁定时，锁定检测器在引脚1（LD）输出高电平。锁定检测器电容必须连接在引脚15（C_LD）和引脚8（GND）之间。对于100kHz至10MHz的频率范围，锁定检测器电容应分别为1000pF至10pF。信号输入可以直接耦合到大电压信号，也可以通过串联电容间接耦合到小电压信号。自偏置输入电路可使小电压信号保持在输入放大器的线性区域内。7046A与一个无源低通滤波器配合，可构成一个二阶环路PLL。通过采用线性运算放大器技术，可实现出色的VCO线性度。

商品特性

在VCC = 5V时，中心频率为18MHz（典型值）；在VCC = 4.5V时，最小中心频率为12MHz
提供两种相位比较器选择 - 异或 - 边沿触发JK触发器
出色的VCO频率线性度
VCO禁止控制，用于开/关键控和低待机功耗
频率漂移极小
由于采用运算放大器缓冲器，零电压偏移
工作电源电压范围 - VCO部分：3V至6V - 数字部分：2V至6V
扇出（全温度范围） - 标准输出：10个LSTTL负载 - 总线驱动器输出：15个LSTTL负载
宽工作温度范围：-55℃至125℃
传播延迟和转换时间平衡
与LSTTL逻辑IC相比，功耗显著降低
HC类型 - 2V至6V工作电压 - 高抗噪性：在VCC = 5V时，N_IL = 30% VCC，N_IH = 30% VCC
HCT类型 - 4.5V至5.5V工作电压 - 与LSTTL输入逻辑直接兼容，V_IL = 0.8V（最大值），V_IH = 2V（最小值） - 与CMOS输入兼容，在VO_L、VO_H时I ≤ 1μA

应用领域

FM调制与解调
频率合成与倍频
频率鉴别
音频解码
数据同步与调理
电压 - 频率转换
电机速度控制

	属性	参数值
	商品目录	时钟发生器/频率合成器/PLL
	最大输出频率	38MHz
	工作电压	2V~6V

	属性	参数值
	输出通道数	-
	工作温度	-55℃~+125℃
	时钟/振荡器	外置
