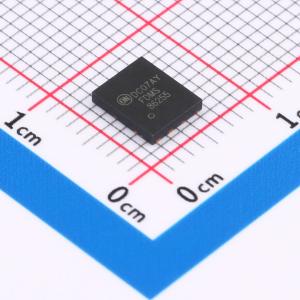

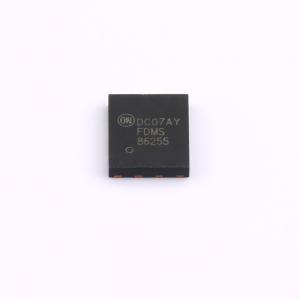

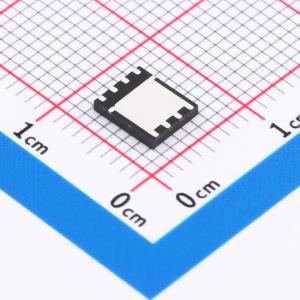

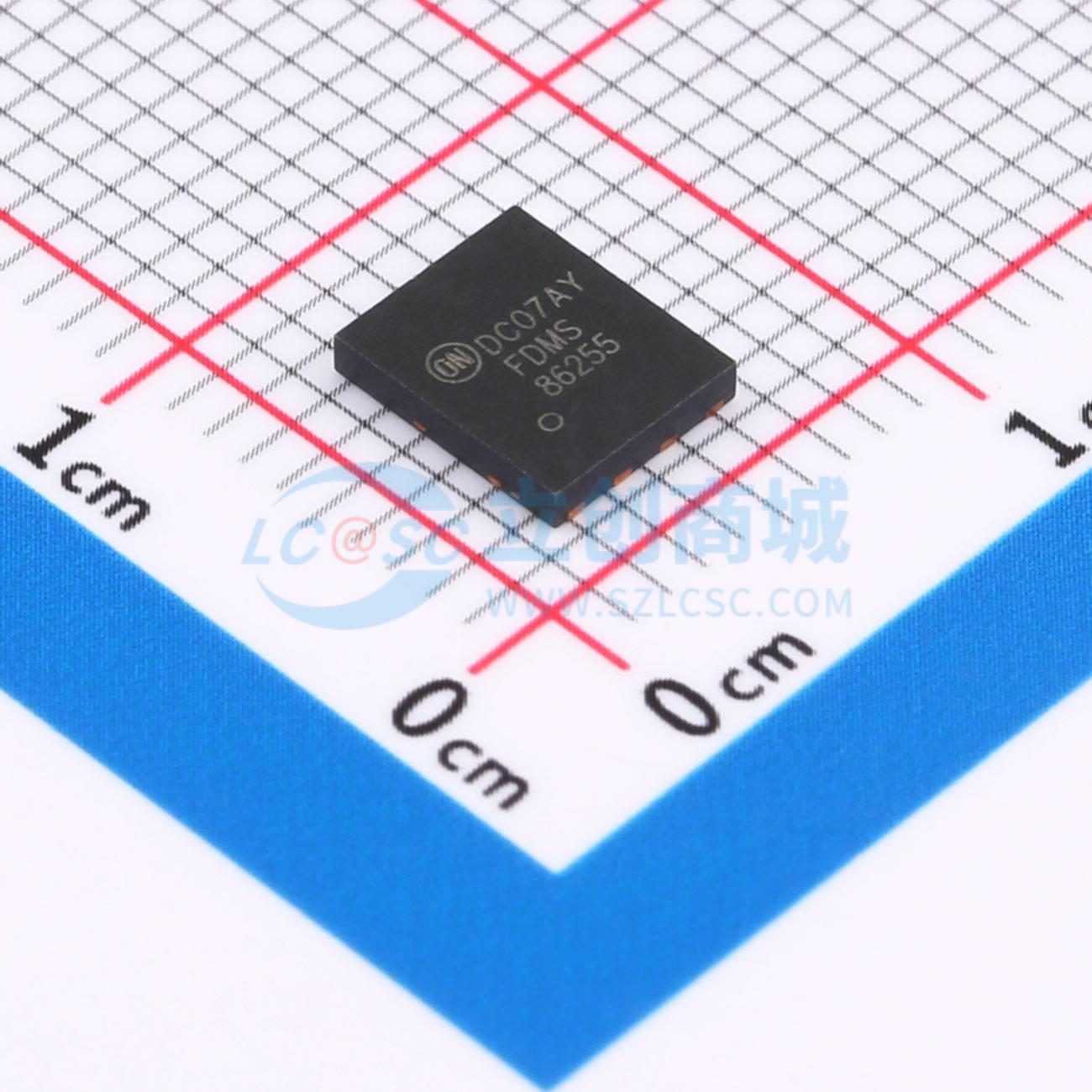

FDMS86255
1个N沟道 耐压:150V 电流:45A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 此 N 沟道 MOSFET 是使用先进的 PowerTrench 工艺生产的，该工艺结合了屏蔽门极技术。此工艺经过了优化，可最大程度降低导通电阻，同时可保持出色的开关性能。
- 品牌名称
- onsemi(安森美)
- 商品型号
- FDMS86255
- 商品编号
- C132700
- 商品封装
- Power56-8
- 包装方式
- 编带
- 商品毛重
- 0.14克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 150V | |
| 连续漏极电流(Id) | 45A | |
| 导通电阻(RDS(on)) | 15.5mΩ@6V,8A | |
| 耗散功率(Pd) | 2.7W | |
| 阈值电压(Vgs(th)) | 4V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 63nC@10V | |
| 输入电容(Ciss) | 4.48nF | |
| 反向传输电容(Crss) | 20pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 410pF |
商品概述
这款N沟道MOSFET采用融合了屏蔽栅技术的先进PowerTrench工艺制造。该工艺针对导通电阻进行了优化，同时保持了卓越的开关性能。
商品特性
- 屏蔽栅MOSFET技术
- 在VGS = 10 V、ID = 10 A时，最大rDS(on) = 12.4 mΩ
- 在VGS = 6 V、ID = 8 A时，最大rDS(on) = 15.5 mΩ
- 先进的封装与硅片组合，实现低rDS(on)和高效率
- 下一代增强型体二极管技术，具备软恢复特性
- MSL1高可靠性封装设计
- 100%经过UIL测试
- 符合RoHS标准
应用领域
- 或门FET/负载开关
- 同步整流
- DC-DC转换
