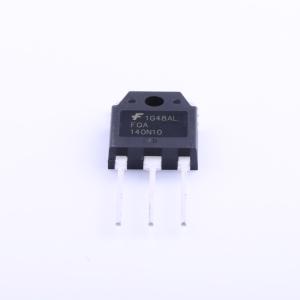

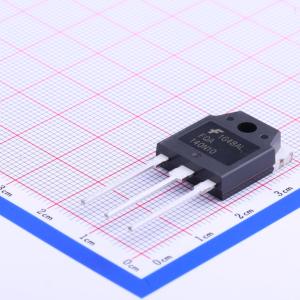

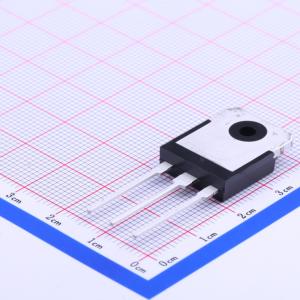

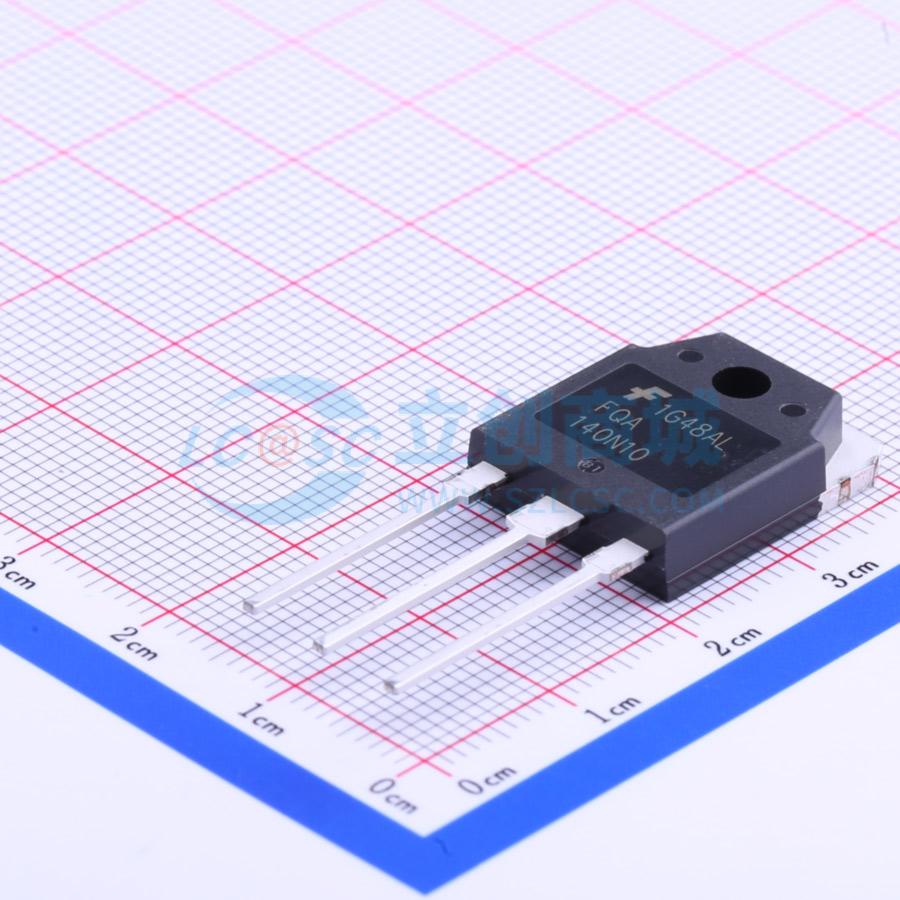

温馨提醒：图片仅供参考，商品以实物为准
FQA140N10
1个N沟道 耐压:100V 电流:140A
- 描述
- 此 N 沟道增强型功率 MOSFET 是使用平面条纹和 DMOS 专属技术生产的。此先进 MOSFET 技术适用于降低导通电阻，提供卓越的开关性能以及高雪崩能量强度。此类器件适用于开关模式电源、音频放大器、直流电机控制和可变开关电源应用。
- 品牌名称
- onsemi(安森美)
- 商品型号
- FQA140N10
- 商品编号
- C132705
- 商品封装
- TO-3P
- 包装方式
- 管装
- 商品毛重
- 7.066克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 100V | |
| 连续漏极电流(Id) | 140A | |
| 导通电阻(RDS(on)) | 10mΩ@10V,70A | |
| 耗散功率(Pd) | 375W | |
| 阈值电压(Vgs(th)) | 4V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 285nC@10V | |
| 输入电容(Ciss) | 7.9nF | |
| 反向传输电容(Crss) | 550pF | |
| 工作温度 | -55℃~+175℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 2.6nF |
商品概述
NCE55P30K采用先进的沟槽技术和设计，可在低栅极电荷的情况下提供出色的漏源导通电阻（RDS(ON)）。它可用于多种应用场景。
商品特性
- 漏源电压（VDS） = -55V，漏极电流（ID） = -30A
- 栅源电压（VGS） = -10V时，漏源导通电阻（RDS(ON)） < 40 mΩ
- 高密度单元设计，实现超低导通电阻
- 雪崩电压和电流特性完全表征
- 高雪崩能量（EAS），稳定性和一致性良好
- 采用散热性能出色的封装
应用领域
- 功率开关应用
- 硬开关和高频电路
- 不间断电源
