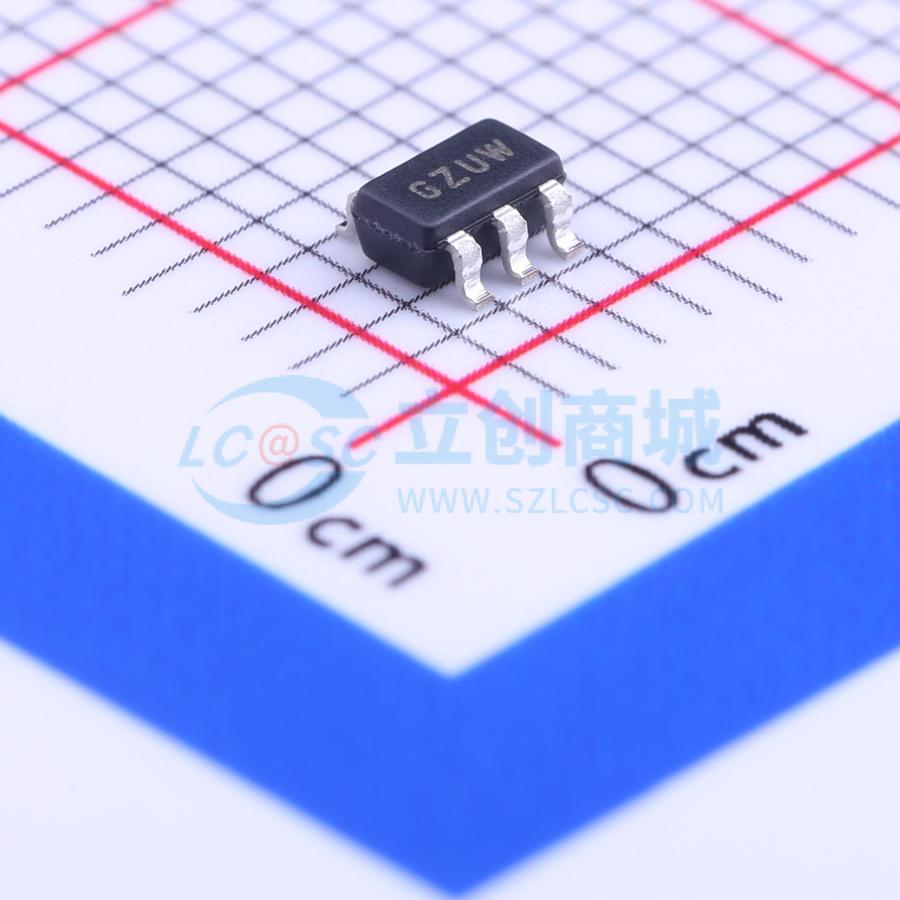

MCP1402T-E/OT

500 mA小型高速功率MOSFET驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 高速MOSFET驱动器，可提供500 mA的峰值电流。反相或同相单通道输出由TTL或CMOS电平（3V至18V）直接控制。这些器件还具有低直通电流、匹配的上升／下降时间和传输时延特性，使得它们成为高开关频率应用的理想选择。可由4.5V至18V的单电源供电，且可轻松地在不到19 ns（典型值）的时间内对470 pF的栅极电容进行充放电。在导通和关断状态下，均可提供足够低的阻抗，以确保即使有很大的瞬态信号也不会影响MOSFET的预期状态。只要在其功率和电压范围内，任何情况下这些器件都很难闭锁。当接地端出现幅度小于等于5V（任何极性）的噪声尖峰时，这些器件也不会损坏。它们能承受大小在500mA内的反向电流灌入其输出端，而不会损坏或出现逻辑颠倒。此外，所有引脚都被充分地保护，能承受最高为3kV（HBM）和400V（MM）的静电放电（ESD）。
品牌名称: MICROCHIP(美国微芯)
商品型号: MCP1402T-E/OT
商品编号: C128573
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.043克(g)

商品参数

商品概述

高速MOSFET驱动器，可提供500 mA的峰值电流。反相或同相单通道输出由TTL或CMOS电平（3V至18V）直接控制。这些器件还具有低直通电流、匹配的上升／下降时间和传输时延特性，使得它们成为高开关频率应用的理想选择。可由4.5V至18V的单电源供电，且可轻松地在不到19 ns（典型值）的时间内对470 pF的栅极电容进行充放电。在导通和关断状态下，均可提供足够低的阻抗，以确保即使有很大的瞬态信号也不会影响MOSFET的预期状态。只要在其功率和电压范围内，任何情况下这些器件都很难闭锁。当接地端出现幅度小于等于5V（任何极性）的噪声尖峰时，这些器件也不会损坏。它们能承受大小在500mA内的反向电流灌入其输出端，而不会损坏或出现逻辑颠倒。此外，所有引脚都被充分地保护，能承受最高为3kV（HBM）和400V（MM）的静电放电（ESD）。

商品特性

高峰值输出电流：500 mA (典型值)
宽输入电源电压工作范围：-4.5V至18V
输出级具有低的贯通/交越导通电流
高容性负载驱动能力：-19 ns内驱动470 pF（典型值）－34 ns内驱动1000 pF（典型值）
短延迟时间：35ns（典型值）
匹配的上升／下降时间
低供电电流：－逻辑1输入 -850 mA (典型值)－逻辑0输入 - 100 mA (典型值)
闭锁保护：可承受500 mA的反向电流
逻辑输入端可承受摆幅最高为5V的负输入
节省空间的5引脚SOT-23封装

应用领域

开关式电源
脉冲变压器驱动
线路驱动器
马达和螺线管驱动

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	-
	负载类型	MOSFET
	驱动通道数	1
	灌电流(IOL)	500mA
	拉电流(IOH)	500mA
	工作电压	4.5V~18V
	上升时间(tr)	19ns

	属性	参数值
	下降时间(tf)	15ns
	传播延迟 tpLH	35ns
	传播延迟 tpHL	35ns
	特性	-
	工作温度	-40℃~+150℃@(Tj)
	输入高电平(VIH)	2.4V
	输入低电平(VIL)	800mV
	静态电流(Iq)	850uA
