温馨提醒：图片仅供参考，商品以实物为准

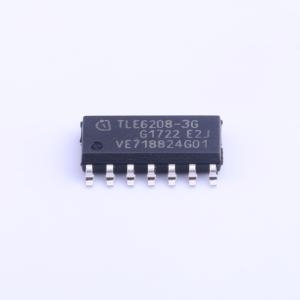

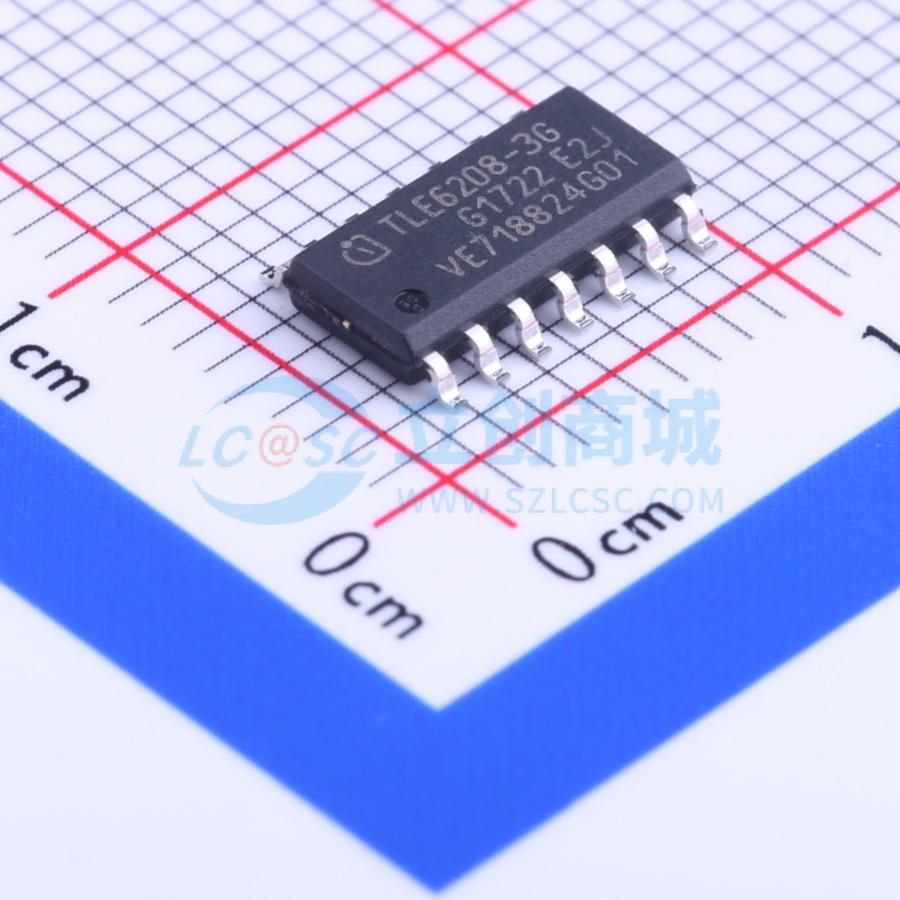

TLE62083GXUMA1
三路半桥
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TLE 6208 - 3 G是一款全保护型三半桥驱动器，专为汽车和工业运动控制应用而设计。该器件基于西门子的SPT功率技术，允许双极和CMOS控制电路与DMOS功率器件集成在同一单芯片电路中。在运动控制中，最多可将2个执行器（直流电机）连接到3个半桥输出端（级联配置）
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- TLE62083GXUMA1
- 商品编号
- C126689
- 商品封装
- SOIC-14
- 包装方式
- 编带
- 商品毛重
- 0.219克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 有刷直流电机驱动芯片 | |
| 输出电流 | 600mA | |
| 峰值电流 | 1.2A | |
| 工作电压 | 4.75V~5.5V |
| 属性 | 参数值 | |
|---|---|---|
| 接口类型 | SPI | |
| 导通电阻 | 800mΩ | |
| 静态电流(Iq) | 8uA | |
| 工作温度 | -40℃~+150℃ |
商品概述
TLE 6208-3 G是一款全保护型三半桥驱动器，专为汽车和工业运动控制应用而设计。该器件允许双极和CMOS控制电路与同一单片电路上的DMOS功率器件兼容。 在运动控制中，最多可将2个执行器（直流电机）连接到3个半桥输出端（级联配置）。正转（顺时针）、反转（逆时针）、制动和高阻抗等操作模式可通过标准SPI接口进行控制。通过中央逻辑软件控制输出的功能可限制功耗。因此，标准的P-DSO-14封装能够满足应用需求，节省PCB板空间和成本。此外，内置的过压和欠压锁定、过温保护功能以及待机模式下极低的静态电流，使其适用于广泛的汽车和工业应用。
商品特性
- 三个半桥
- 针对直流电机管理应用进行优化
- 可提供高达0.6 A的连续电流和1.2 A的峰值电流
- 每开关的RDSON典型值为0.8 Ω（@ 25 ℃）
- 输出具备短路保护和诊断功能
- 带迟滞和诊断功能的过温保护
- 支持标准SPI接口/菊花链连接
- 待机（禁止）模式下电流消耗极低（电源典型值为10 μA，逻辑电源典型值为2 μA，@ 25 ℃）
- 过压和欠压锁定
- 带迟滞的CMOS/TTL兼容输入
- 无交叉电流
- 内置钳位二极管
- 增强型功率P-DSO封装
- 与TLE 5208-6编程兼容
- 绿色产品（符合RoHS标准）
- 通过AEC认证
应用领域
- 汽车运动控制应用
- 工业运动控制应用
- 电池供电应用（车身控制应用）
