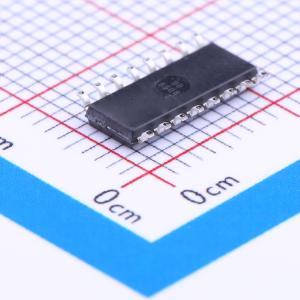

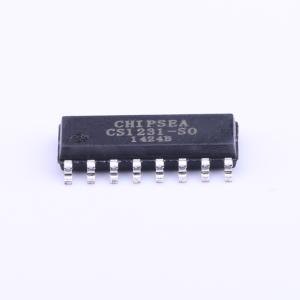

温馨提醒：图片仅供参考，商品以实物为准

CS1231-SO

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 24-bitSigma-DeltaADC，集成低噪声PGA，放大倍数可选64，128，P-P噪声：10Hz:183nV；80Hz:421nV，集成RC振荡器（±8%），可外接时钟输入，输出速率10Hz/80Hz可选，集成SPI通讯接口，INL小于0.001%
品牌名称: CHIPSEA(芯海科技)
商品型号: CS1231-SO
商品编号: C126720
商品封装: SOP-16
包装方式: 管装
商品毛重: 0.308克(g)

商品参数

商品概述

CS1231是一款高精度、低功耗Sigma-Delta模数转换芯片，内置1路Sigma-Delta ADC。ADC采用三阶Sigma-Delta调制器，通过低噪声仪用放大器结构实现PGA放大，放大倍数可选64，128。在PGA=128时，有效分辨率可达20.3位。CS1231输出速率10Hz/80Hz可选。CS1231内置RC振荡器，可以通过引脚CKIN直接输入时钟。CS1231具有Standby、Power down等更低功耗模式。

商品特性

集成低噪声PGA，放大倍数可选64，128
集成1通道24位无失码的差分输入ADC，PGA=128时ENOB为20.3位
P-P噪声：10Hz：183nV；80Hz：421nV
集成RC振荡器（±8%），可外接时钟输入
输出速率10Hz/80Hz可选
集成2线SPI通讯接口
INL小于0.001%

应用领域

工业过程控制
电子秤
液体/气体化学分析
血液计
智能变换器
便携式设备

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(50个/管，最小起订量 1 个)

个

起订量：1 个50个/管

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率	24位
	采样率	80Hz
	通道数	1

	属性	参数值
	工作电压	2.8V~5.5V
	接口类型	SPI
	差分输入	是
	工作温度	-40℃~+105℃
