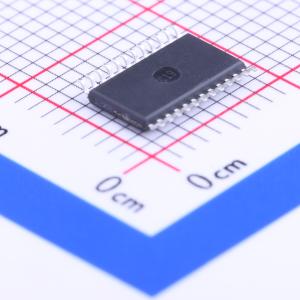

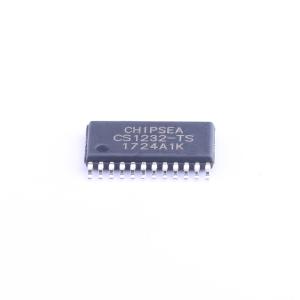

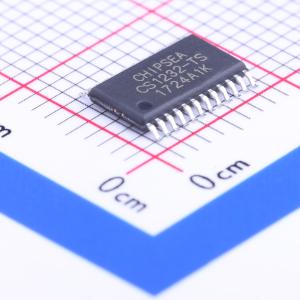

CS1232-TS

24bit Σ-Δ型ADC

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 高精度、低功耗模数转换芯片，广泛应用于工艺控制、量重、液体/气体化学分析、血液分析、智能发送器、便携测量仪器等领域。
品牌名称: CHIPSEA(芯海科技)
商品型号: CS1232-TS
商品编号: C126721
商品封装: TSSOP-24
包装方式: 管装
商品毛重: 0.4克(g)

商品参数

商品概述

CS1232 是一款高精度、低功耗Sigma-Delta 模数转换芯片，内置1 路Sigma-Delta ADC。ADC 采用三阶Sigma-Delta 调制器，通过低噪声仪用放大器结构实现PGA 放大，放大倍数可选1，2，64，128。在 PGA=128 时，有效分辨率可达20.8 位。CS1232 输出速率10Hz/80Hz 可选。CS1232 内置RC 振荡器，可以使用外置晶振，也可以通过引脚CKIN/XTAL1 直接输入时钟。CS1232 具有Standby、Power down 等更低功耗模式。

商品特性

集成低噪声PGA，放大倍数可选1，2，64，128
集成2 通道24 位无失码的差分输入ADC，PGA=128 时ENOB 为20.8 位
P-P 噪声：10Hz：139nV；80Hz：298nV
集成RC 振荡器（±8%），也可外接晶振或时钟输入
输出速率10Hz/80Hz 可选
集成2 线SPI 通讯接口
集成温度传感器
INL 小于0.001%

应用领域

工业过程控制
电子秤
液体/气体化学分析
血液计
智能变换器
便携式设备

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(40个/管，最小起订量 1 个)

个

起订量：1 个40个/管

总价金额：

￥ 0.00

近期成交14单

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率	24位
	采样率	10Hz；80Hz
	通道数	2
	工作电压	2.8V~5.5V
	接口类型	SPI
	差分输入	是
	工作温度	-40℃~+105℃

	属性	参数值
	时钟/振荡器	内置；外置
	时钟频率(fc)	5MHz；200kHz~8MHz
	可变增益	支持
	温度传感器	内置
	ADC架构	Sigma-Delta
	数据速率	80Hz；10Hz
	静态电流	1.6uA
