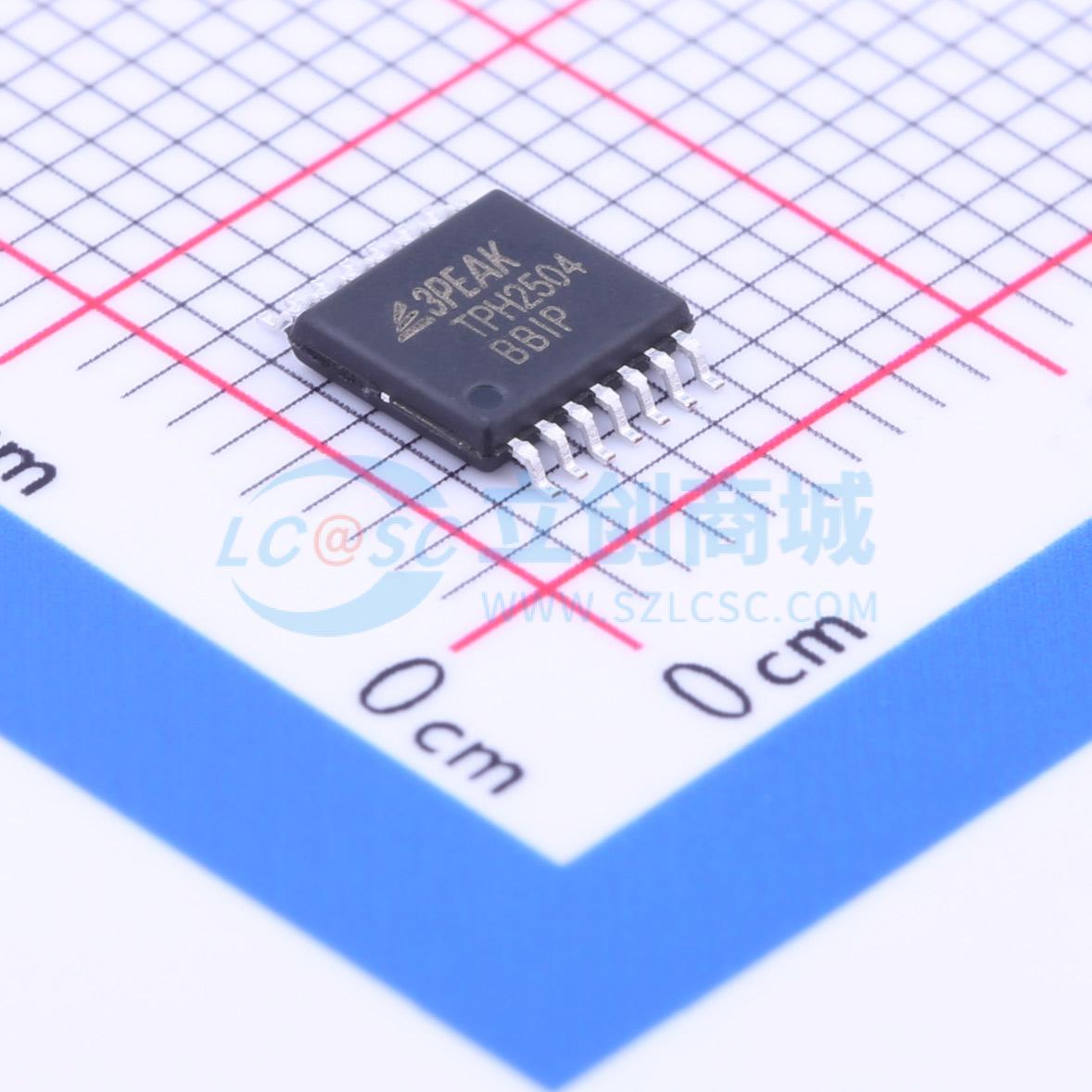

温馨提醒：图片仅供参考，商品以实物为准
TPH2504-TR
250MHz，精密、轨到轨输入输出CMOS运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TPH2501/3、THP2502、TPH2504 分别为单通道、双通道和四通道低功耗、高速、单位增益稳定、轨到轨输入/输出运算放大器。它们仅需 6.5 mA 的电源电流，就能实现令人瞩目的 250 MHz 增益带宽积、180 V/μs 的压摆率，以及低至 6（此处原文未完整）
- 品牌名称
- 3PEAK(思瑞浦)
- 商品型号
- TPH2504-TR
- 商品编号
- C126708
- 商品封装
- TSSOP-14
- 包装方式
- 编带
- 商品毛重
- 0.105克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 四路 | |
| 最大电源宽度(Vdd-Vss) | 5.5V | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBP) | 120MHz | |
| 输入失调电压(Vos) | 500uV | |
| 输入失调电压温漂(Vos TC) | 1uV/℃ | |
| 压摆率(SR) | 180V/us | |
| 输入偏置电流(Ib) | 0.3pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 0.001pA | |
| 噪声密度(eN) | 6.5nV/√Hz@1MHz | |
| 共模抑制比(CMRR) | 85dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 6.5mA | |
| 输出电流 | 290mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 2.5V~5.5V |
