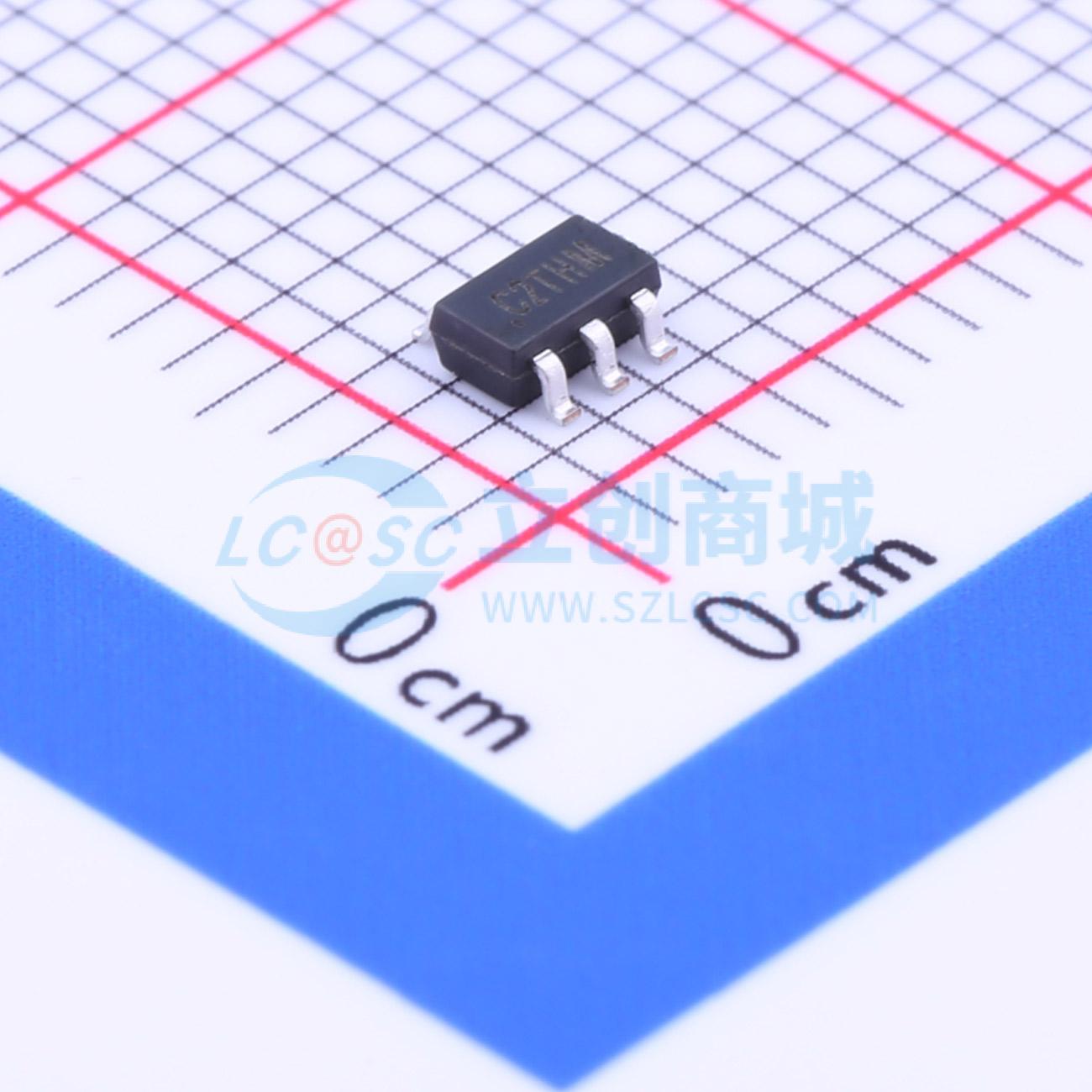

温馨提醒：图片仅供参考，商品以实物为准

TP2021-TR

带电压基准的1.8V微功耗比较器，SC70封装

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TP2021具有推挽输出级，负载能力高达25mA。TP2025具有漏极开路输出级，适用于混合电压系统设计。两款器件均内置1.248V ±1.4%的基准电压源，且仅汲取440nA（最大值）的超低电源电流
品牌名称: 3PEAK(思瑞浦)
商品型号: TP2021-TR
商品编号: C126712
商品封装: SOT-23-6
包装方式: 编带
商品毛重: 0.05克(g)

商品参数

	属性	参数值
	输出模式	-
	轨到轨	轨到轨输入
	静态电流(Iq)	390nA
	工作温度	-40℃~+85℃
	单电源	1.8V~5.5V
	输入失调电压温漂(Vos TC)	0.3uV/℃
	输入失调电流(Ios)	4pA
	响应时间(tr)	5ns

商品概述

TP2021具备推挽输出级，可驱动高达25mA的负载。TP2025则采用漏极开路输出级，适用于混合电压系统设计。两款器件均集成了片上1.248V ±1.4%的基准电压源，且仅消耗440nA（最大值）的超低电源电流。在1.8V至5.5V电源电压下，它们的响应时间仅为13μs。内部输入迟滞功能可消除因内部输入噪声电压导致的输出切换，从而降低电流消耗。其输入共模范围比电源轨高200mV，可在低至+1.8V的电源电压下工作。集成的1.248V电压基准源具有低至120ppm/℃的温漂，在高达10nF的容性负载下保持稳定，并可提供高达25mA的输出电流。这些特性使TP202x非常适合用于双节电池监测/管理。 TP202x采用超小型SC70/SOT23封装，适用于对空间要求苛刻的设计。两款产品的工作温度范围均为-40℃至+85℃。

商品特性

超低电源电流：带基准源的比较器仅消耗390nA
内部1.248V ±1.4%基准源
快速响应时间：在100mV过驱动下，传播延迟为13μs
内部迟滞确保干净切换
失调电压：最大±2.0mV
失调电压温漂：0.3μV/℃
输入偏置电流：典型值为6pA
输入共模范围扩展200mV
推挽输出，驱动能力为±25mA
提供漏极开路输出版本：TP2025
过驱动输入无相位反转
低电源电压：1.8V至5.5V
环保、节省空间的SC70/SOT23封装

应用领域

电池监测/管理
报警和监测电路
阈值检测器/鉴别器
接地或电源线检测
振荡器和RC定时器
移动通信和笔记本电脑
超低功耗系统

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	比较器
	比较器数	单路
	输入失调电压(Vos)	2mV
	输入偏置电流(Ib)	6pA
	传播延迟(tpd)	13us
	滞后电压(Vhys)	4mV
	共模抑制比(CMRR)	82dB
	输出类型	推挽
