温馨提醒：图片仅供参考，商品以实物为准

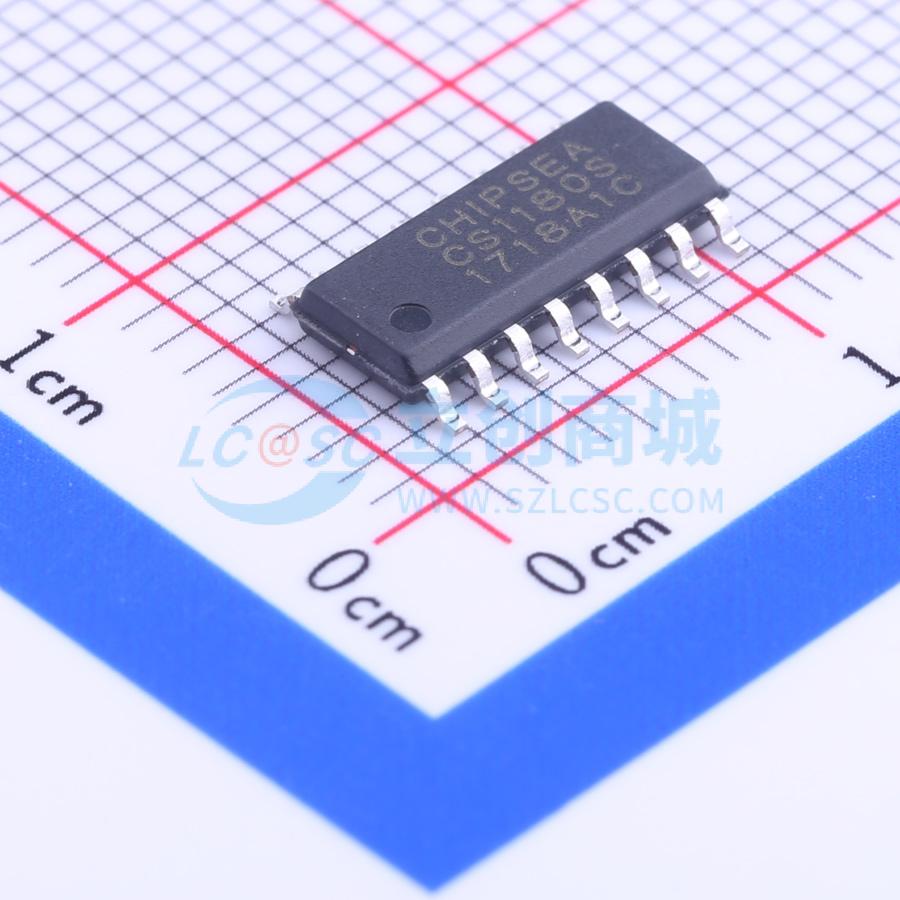

CS1180S
20bit Sigma-Delta模数转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 20位Sigmal-Delta模数转换器(ADC)
- 品牌名称
- CHIPSEA(芯海科技)
- 商品型号
- CS1180S
- 商品编号
- C126717
- 商品封装
- SOP-16
- 包装方式
- 管装
- 商品毛重
- 0.308克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率 | 20位 | |
| 采样率 | 19.2kHz | |
| 通道数 | 1 | |
| 工作电压 | 2.7V~5.25V | |
| 接口类型 | SPI | |
| 差分输入 | 是 |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃ | |
| 时钟/振荡器 | 外置 | |
| 时钟频率(fc) | 1MHz~5MHz | |
| 基准电压源 | 外置 | |
| 可变增益 | 支持 | |
| ADC架构 | Sigma-Delta | |
| 数据速率 | 3.75Hz；7.5Hz；15Hz |
商品概述
CS1180是20位高精度、低功耗Sigma-Delta模数转换芯片，有效分辨率可达19位。可以在2.7V~5.5V电源电压条件下工作。 CS1180提供的1~128倍可编程增益放大器，在128倍时，CS1180有效分辨率可达18bit。调制器是一个二阶Sigma-Delta调制器，芯片的FIR滤波器提供50Hz和60Hz陷波滤波，有效提高芯片的抗干扰性能。 CS1180提供SPI兼容的串行接口总线。
商品特性
- 20位无失码、19位有效精度模数转换器
- 集成50Hz、60Hz陷波（可达－90dB）
- INL小于0.0015%
- 可编程增益（1~128）
- 单时钟周期准备就绪
- 可编程模数转换（ADC）数据速率输出
- 外接参考电压范围可以为0.1V~5V
- 芯片带有校正
- 集成兼容SPI总线接口
应用领域
- 工业过程控制
- 重量计
- 液体/气体化学分析
- 血液计
- 智能变换器
- 便携式设备
