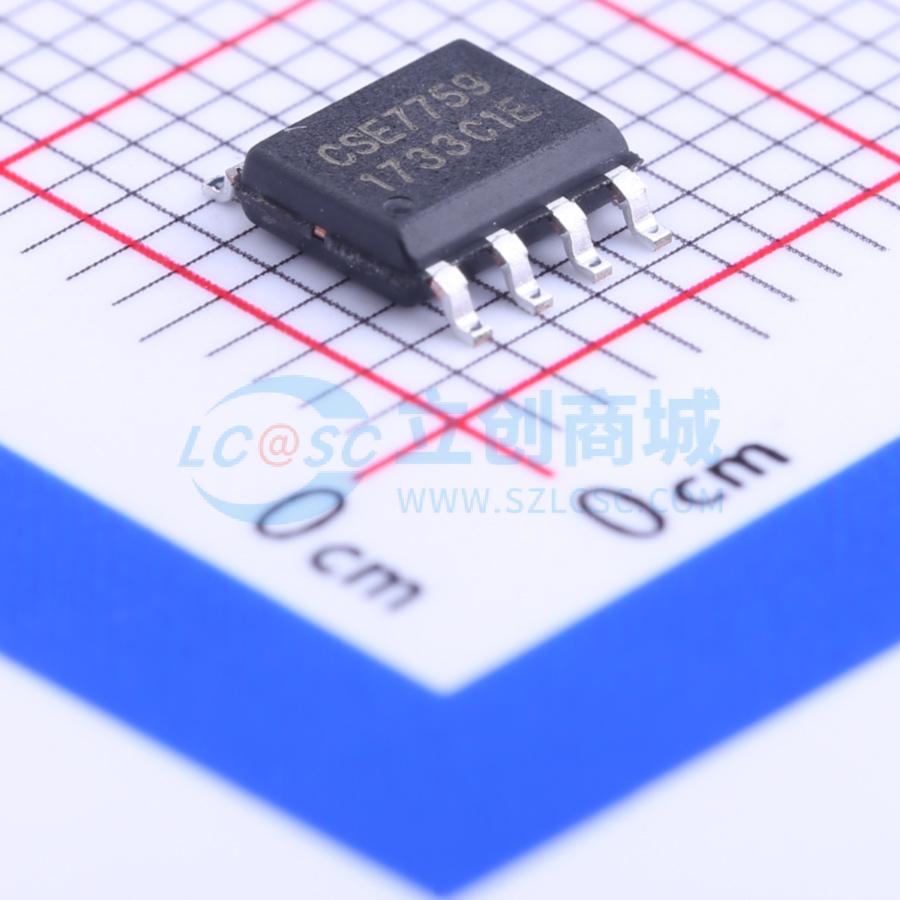

温馨提醒：图片仅供参考，商品以实物为准
CSE7759-SOP8
CSE7759 停产
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- CSE7759为单相多功能计量芯片，提供高频脉冲CF用于电能计量和高频CF1用于指示电流有效值或者电压有效值。
- 品牌名称
- CHIPSEA(芯海科技)
- 商品型号
- CSE7759-SOP8
- 商品编号
- C126724
- 商品封装
- SOP-8
- 包装方式
- 管装
- 商品毛重
- 0.127克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电能计量芯片 | |
| 表计类型 | 单相电量芯片 | |
| 通道数 | 3 | |
| 精度 | 0.2% | |
| 工作电压 | 4.5V~5.5V | |
| 动态范围 | 1000:1 |
| 属性 | 参数值 | |
|---|---|---|
| 工作电流 | 3mA | |
| 工作温度 | -40℃~+85℃ | |
| 基准电压值 | 2.43V | |
| 基准电压源温漂 | 25ppm/℃ | |
| 时钟频率(fc) | 3.579MHz |
商品概述
CSE7759为单相多功能计量芯片，其提供高频脉冲CF用于电能计量和高频CF1用于指示电流有效值或者电压有效值。本芯片采用SOP8封装。
商品特性
- 高频脉冲CF，指示有功功率，满足50/60Hz IEC 687/1036标准的准确度要求，在1000:1范围内达到±0.2%的精度。
- 高频脉冲CF1，可配置成为输出电流有效值或者电压有效值，在500:1范围内达到±0.5%的精度。
- 内置电源监控电路，当电源电压低到4V时，芯片进入复位状态。
- 内置2.43V的电压参考源。
- 5V单电源供电，工作电流小于3mA。
应用领域
- 需要测量电压、电流和功率的场合
- 单相多功能电能表
- 计量插座
- 数显表
