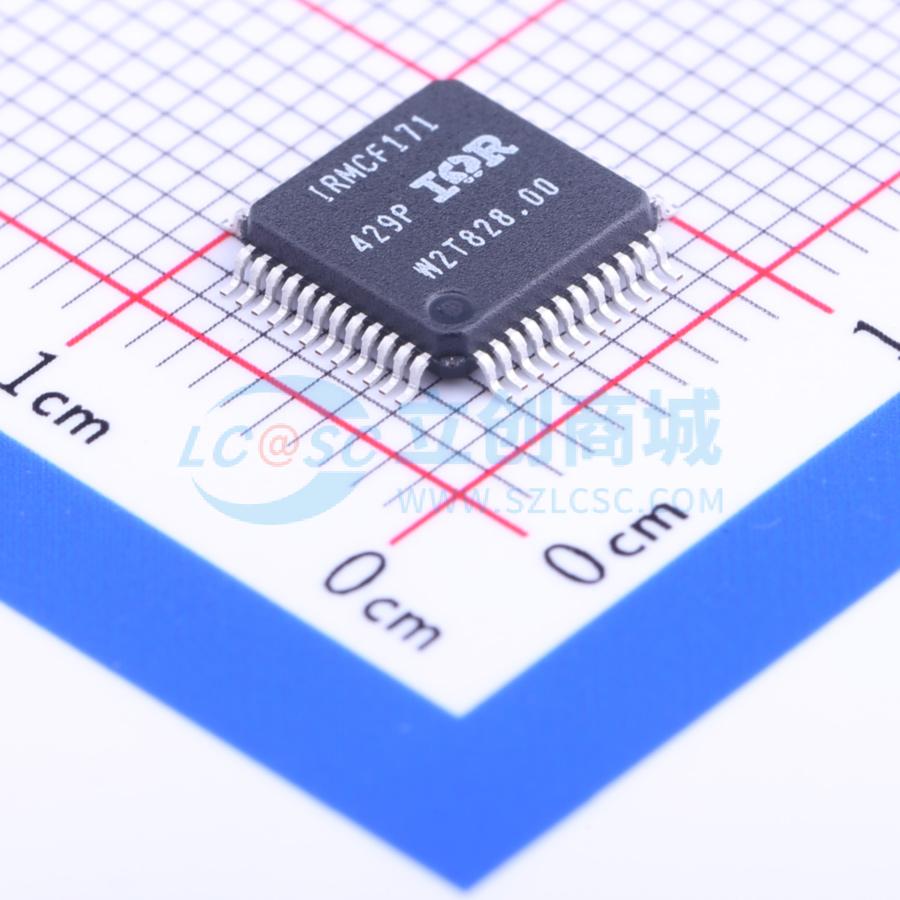

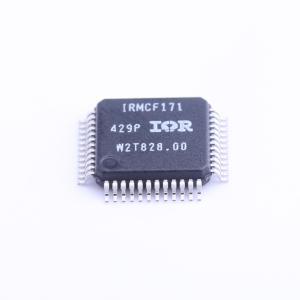

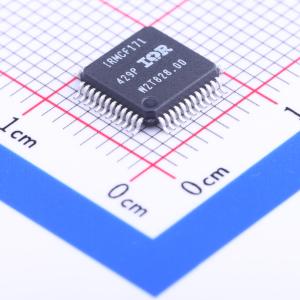

IRMCF171TR

IRMCF171是一款基于闪存的高性能运动控制芯片，主要设计用于家电应用。它旨在为先进的变频家电电机控制提供低成本、高性能的解决方案。该芯片集成了两个计算引擎：一个用于永磁或感应电机无传感器控制的灵活运动控制引擎（MCE），另一个是8位高速微控制器（8051）。用户可通过图形编译器连接控制元素来编程运动控制算法。复杂的无传感器控制算法中的关键组件，如角度估计器，以预定义的控制块形式提供。独特的模拟/数字电路和算法完全支持单或双分流电流重构。MCE和8051微控制器通过双端口RAM进行通信，用于信号监测和命令输入。用于MCE的高级图形编译器已集成到MATLAB/Simulink环境中，同时支持基于JTAG的第三方仿真器工具用于8051软件开发。该芯片采用48引脚QFP封装。

• 灵活的MCE运动控制引擎，专用于高效正弦无传感器电机控制。
• 内置硬件外设，支持单或双分流电流反馈重构和模拟电路。
• 支持感应电机以及内嵌式和表贴式永磁电机的无传感器控制。
• 损耗最小化空间矢量PWM。
• 双通道模拟输出（PWM）。
• 嵌入式8位高速微控制器（8051），用于灵活的输入/输出和人机控制。
• 用于仿真调试的JTAG编程端口。
• 串行通信接口（UART）。
• I2C/SPI串行接口。
• 三个通用定时器/计数器。
• 两个特殊定时器：周期定时器和捕获定时器。
• 具有独立内部时钟的看门狗定时器。
• 内部64K字节闪存。
• 3.3V单电源供电。

• 家电电机控制
