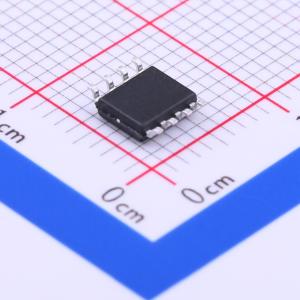

温馨提醒：图片仅供参考，商品以实物为准
NCE0110AS
1个N沟道 耐压:100V 电流:10A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- NCE0110AS采用先进的沟槽技术和设计，在低栅极电荷的情况下具有出色的导通电阻（RDS(ON)），可用于多种应用场景。
- 品牌名称
- NCE(无锡新洁能)
- 商品型号
- NCE0110AS
- 商品编号
- C126150
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.175克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 100V | |
| 连续漏极电流(Id) | 10A | |
| 导通电阻(RDS(on)) | 20mΩ@4.5V | |
| 耗散功率(Pd) | 3.1W | |
| 阈值电压(Vgs(th)) | 1.8V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | - | |
| 输入电容(Ciss) | 4.2nF | |
| 反向传输电容(Crss) | - | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | - |
商品概述
NCE3010S采用先进的沟槽技术和设计，可在低栅极电荷的情况下提供出色的漏源导通电阻（RDS(ON)），适用于多种应用场景。
商品特性
- VDS = 100V,ID = 10A
- RDS(ON) < 17 m Ω(VGS = 10 V 时)(典型值:14 m Ω)
- RDS(ON) < 20 m Ω(VGS = 4.5 V 时)(典型值:15.2 m Ω)
- 具备高ESD能力的特殊工艺技术
- 用于超低RDS(ON)的高密度单元设计
- 雪崩电压和电流特性完全表征
应用领域
- DC/DC原边开关
- 电信/服务器
- 同步整流
