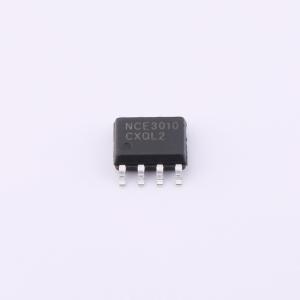

NCE3010S
1个N沟道 耐压:30V 电流:10A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- N沟道，30V，10A，12毫欧低阻款
- 品牌名称
- NCE(无锡新洁能)
- 商品型号
- NCE3010S
- 商品编号
- C126152
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 1.868克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 10A | |
| 导通电阻(RDS(on)) | 16mΩ@4.5V | |
| 耗散功率(Pd) | 2.5W | |
| 阈值电压(Vgs(th)) | 3V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 13nC@5V | |
| 输入电容(Ciss) | - | |
| 反向传输电容(Crss) | - | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | - |
商品概述
NCE01P18K采用先进的沟槽技术和设计，可在低栅极电荷的情况下提供出色的漏源导通电阻（RDS(ON)），适用于多种应用场景，具备ESD保护功能。
商品特性
- VDS = 30V,ID = 10A
- RDS(ON) < 12 m Ω(@ VGS = 10 V)
- RDS(ON) < 16 m Ω(@ VGS = 4.5 V)
- 高密度单元设计,实现超低RDS(ON)
- 雪崩电压和电流特性完全表征
应用领域
- 电源开关应用
- 硬开关和高频电路
- 不间断电源
