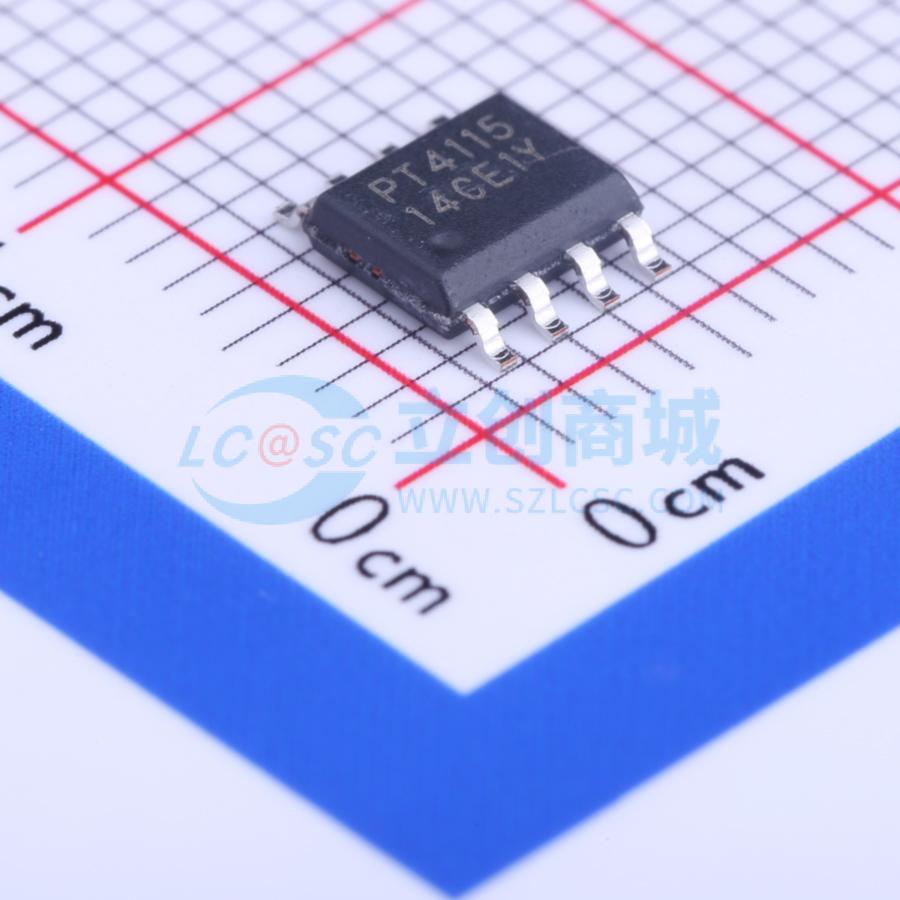

温馨提醒：图片仅供参考，商品以实物为准

PT4115BSOH-B

SMT扩展库SMT补贴嘉立创PCB免费打样

品牌名称: PowTech(华润矽威)
商品型号: PT4115BSOH-B
商品编号: C126160
商品封装: SOP-8-EP
包装方式: 编带
商品毛重: 0.164克(g)

商品概述

PT4115是一款连续导通模式的电感式降压转换器，旨在从高于LED串总电压的电压源高效驱动单个或多个串联的LED。该器件的输入电源电压范围为6V至30V，可提供最高1.2A的外部可调输出电流。根据电源电压和外部元件的不同，PT4115可提供超过30W的输出功率。 PT4115集成了功率开关和高端输出电流检测电路，该电路使用外部电阻设置标称平均输出电流，专用的DIM输入可接受直流电压或宽范围的脉冲调光信号。在DIM引脚施加0.3V或更低的电压可关闭输出，并使器件进入低电流待机状态。PT4115提供SOT89 - 5和ESOP8两种封装形式。

商品特性

简单且元件数量少
宽输入电压范围：6V至30V
最高1.2A输出电流
单引脚使用直流电压或PWM进行开/关和亮度控制
最高1MHz开关频率
典型5%的输出电流精度
内置LED开路保护
高效率（最高97%）
高端电流检测
迟滞控制：无需补偿
可调恒定LED电流
适用于大功率应用的ESOP8封装
符合RoHS标准

应用领域

低压卤素替代LED
汽车照明
低压工业照明
LED备用照明
发光标识
安全特低电压（SELV）照明
LCD电视背光源

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(4000个/圆盘，最小起订量 1 个)

个

起订量：1 个4000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	LED驱动
	通道数	1
	输出电流	1.2A

	属性	参数值
	调光	PWM；模拟
	拓扑结构	降压
	工作温度	-40℃~+85℃
