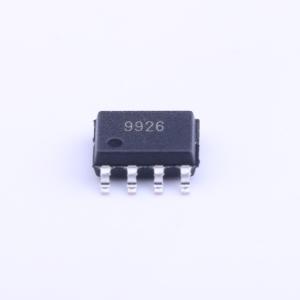

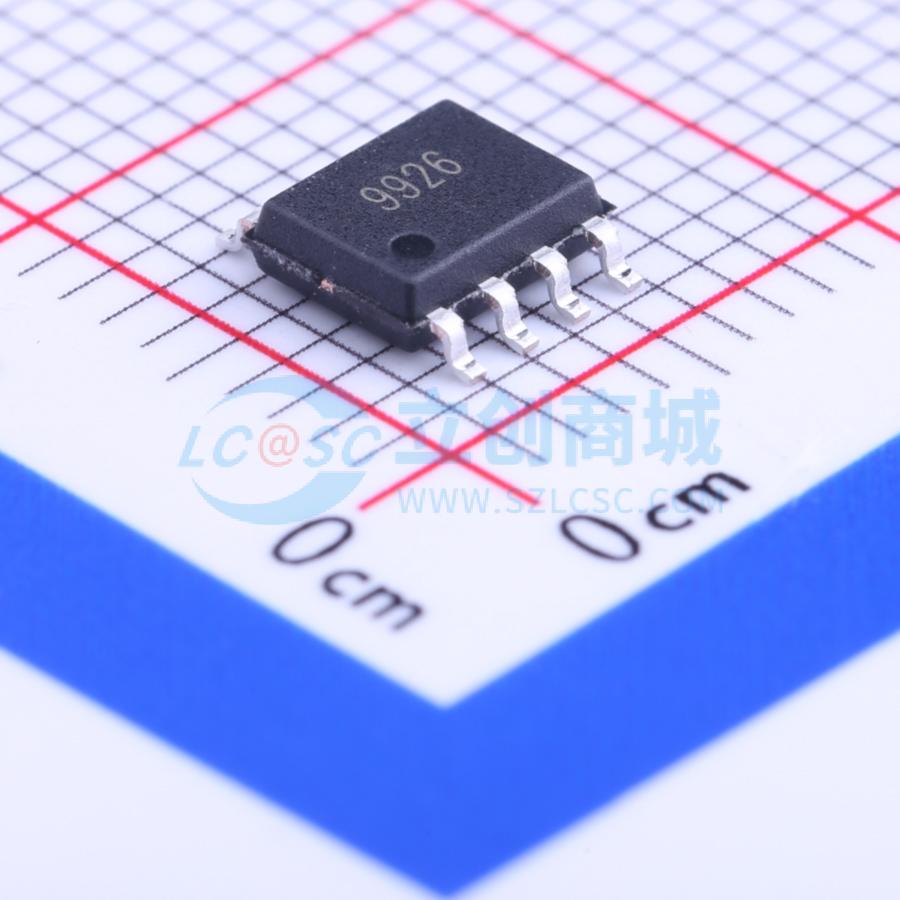

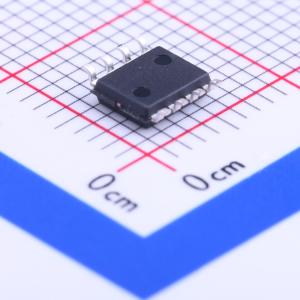

NCE9926
2个N沟道 耐压:20V 电流:9A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 双N沟道,20V,6A,28mΩ.
- 品牌名称
- NCE(无锡新洁能)
- 商品型号
- NCE9926
- 商品编号
- C126153
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 1.868克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 2个N沟道 | |
| 漏源电压(Vdss) | 20V | |
| 连续漏极电流(Id) | 9A | |
| 导通电阻(RDS(on)) | 37mΩ@2.5V | |
| 耗散功率(Pd) | 1.25W | |
| 阈值电压(Vgs(th)) | 1.2V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 10nC@4.5V | |
| 输入电容(Ciss) | - | |
| 反向传输电容(Crss) | - | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | - |
商品概述
NCE9926采用先进的沟槽技术和设计，可在低栅极电荷的情况下提供出色的RDS(ON)。它可用于各种应用场景。
商品特性
- VDS = 20V,ID = 6A
- 在VGS = 4.5V时,RDS(ON) < 28 mΩ
- 在VGS = 2.5V时,RDS(ON) < 37 mΩ
- 高密度单元设计,实现超低Rdson
- 具备完整雪崩电压和电流特性
应用领域
-电源开关应用-硬开关和高频电路-不间断电源
