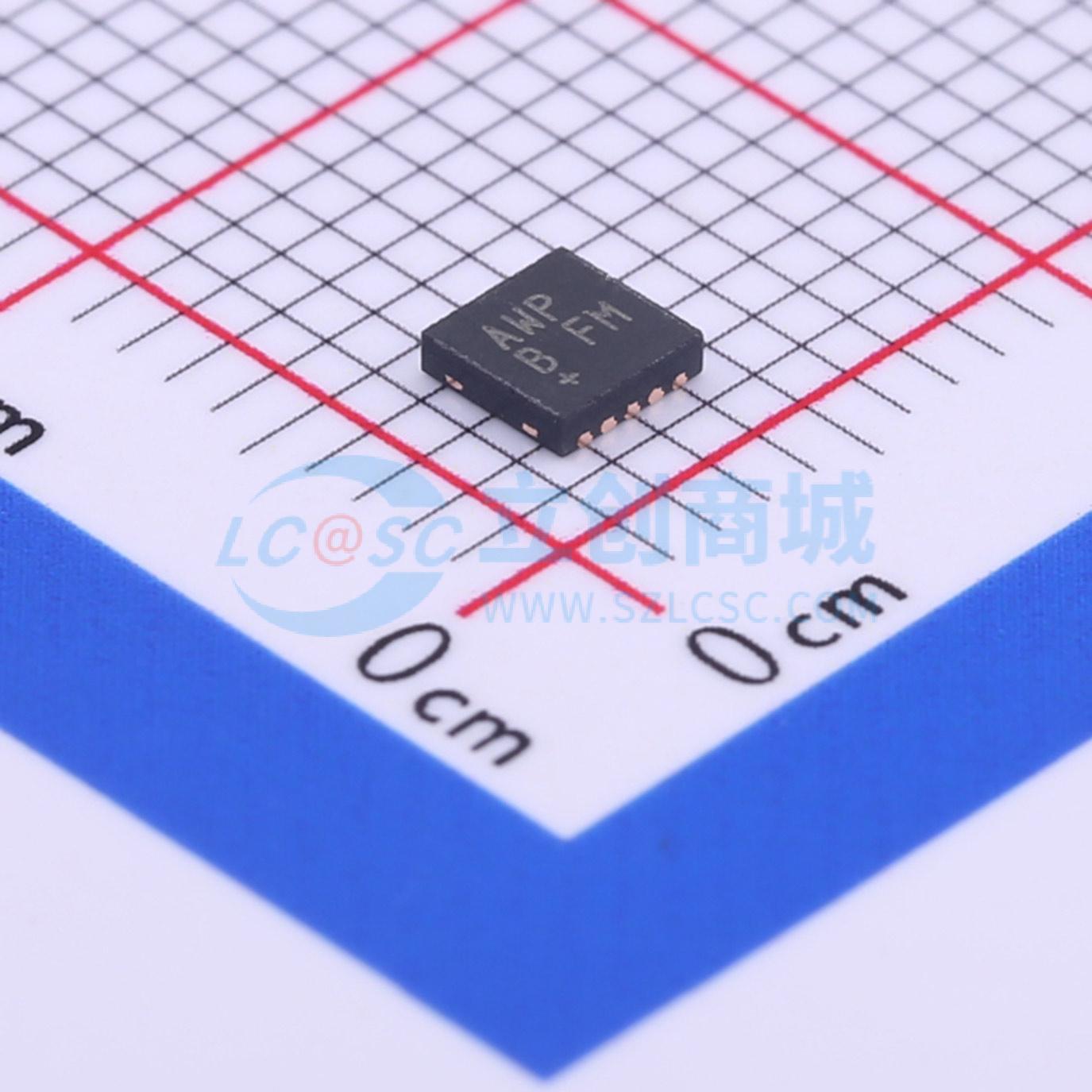

温馨提醒：图片仅供参考，商品以实物为准
MAX5969BETB+T
符合IEEE 802.3af/at标准的、带有集成功率MOSFET的受电设备接口控制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- IEEE 802.3af/at兼容、受电设备接口控制器，集成功率MOSFET、IEEE 802.3af/at兼容用电设备接口控制器，支持PoE+应用
- 商品型号
- MAX5969BETB+T
- 商品编号
- C114280
- 商品封装
- TDFN-10-EP(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.049克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 以太网收发器 | |
| 应用功能 | - | |
| 通道数 | - |
| 属性 | 参数值 | |
|---|---|---|
| MAC接口 | - | |
| 工作温度 | -40℃~+85℃ |
商品概述
MAX5969A/MAX5969B 为受电设备(PD)提供了完整的接口，使其能够在以太网供电(PoE)系统中符合IEEE 802.3af/at标准。MAX5969A/MAX5969B为PD提供检测签名、分类签名以及带有浪涌电流控制的集成隔离电源开关。在浪涌期间，MAX5969A/MAX5969B在隔离电源MOSFET完全增强之前将电流限制在180mA以下，然后切换到更高的电流限制（720mA至880mA）。这些设备具有宽滞回和长消抖时间的输入欠压锁定(UVLO)，以补偿双绞线电缆的电阻降，并确保在上电/断电条件下的无故障过渡。MAX5969A/MAX5969B可以承受高达100V的输入电压。
MAX5969A/MAX5969B支持IEEE 802.3at标准规定的2事件分类方法，并提供信号指示当被Type 2供电设备(PSE)探测时的状态。这些设备能够检测墙式适配器电源连接的存在，并允许从PoE电源平滑切换到墙式电源适配器。
MAX5969A/MAX5969B还提供电源良好(PG)信号、两步电流限制和折返、过温保护和di/dt限制。
MAX5969A/MAX5969B采用节省空间的10引脚3mm x 3mm TDFN电源封装。这些设备的工作温度范围为-40°C至+85°C。
应用领域
- IEEE 802.3AF/AT 兼容，供电设备
- IP电话
- 无线接入节点
- IP安全摄像头
- WiMAX基站
