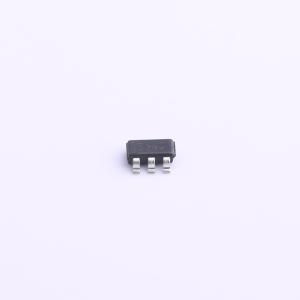

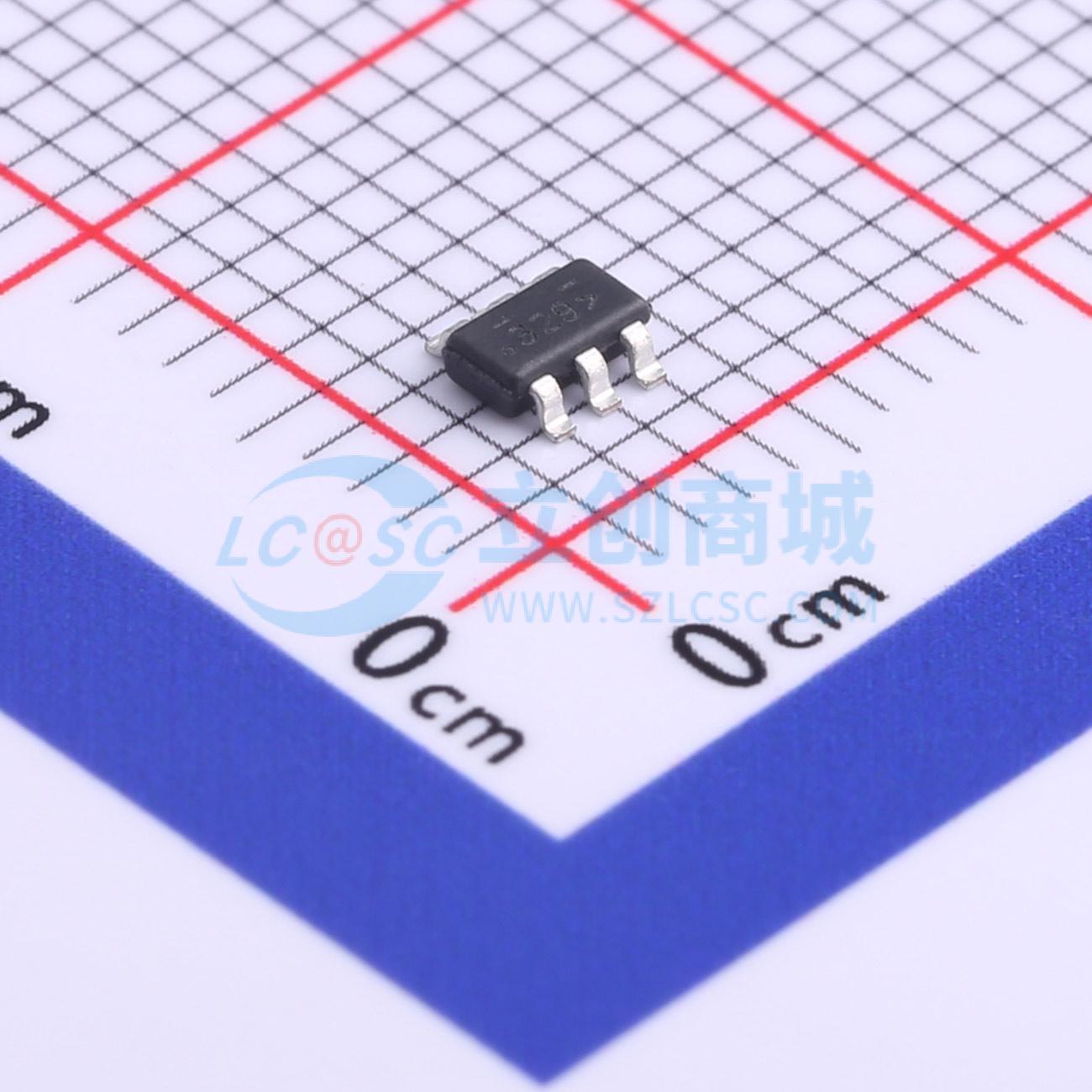

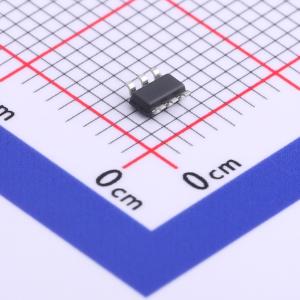

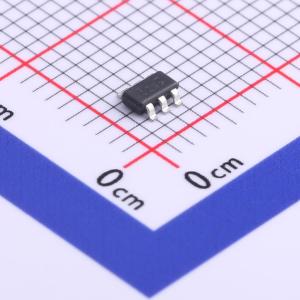

FDC6329L
FDC6329L
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 集成式负载开关,Vdrop=0.2V@Vin=5V，IL=2.8A
- 品牌名称
- onsemi(安森美)
- 商品型号
- FDC6329L
- 商品编号
- C10864
- 商品封装
- SuperSOT-6
- 包装方式
- 编带
- 商品毛重
- 0.1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 类型 | 负载开关 | |
| 通道数 | 1 | |
| 最大连续电流 | 2.5A |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 2.5V~8V | |
| 导通电阻 | 73mΩ | |
| 工作温度 | -55℃~+150℃ |
商品概述
该器件特别适用于便携式电子设备的紧凑型电源管理，这些设备需要2.5V至8V的输入电压和2.5A的输出电流能力。这款负载开关在一个小型SuperSOT - 6封装中集成了一个小的N沟道功率MOSFET（Q1），用于驱动一个大的P沟道功率MOSFET（Q2）。
商品特性
- 在VIN = 5V、IL = 2.8A时，VDROP = 0.2V，R(ON) = 0.07Ω
- 在VIN = 2.5V、IL = 1.9A时，VDROP = 0.2V，R(ON) = 0.105Ω
- 控制MOSFET（Q1）包含齐纳保护，具备出色的ESD耐受性（人体模型> 8kV）
- 采用高性能沟槽技术，实现极低的导通电阻
- SuperSOT - 6封装设计采用铜引脚框架，具备卓越的热性能和电气性能
