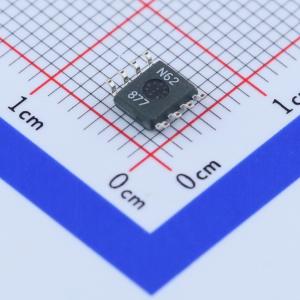

温馨提醒：图片仅供参考，商品以实物为准

LT1514IS8-5#PBF

SMT扩展库SMT补贴嘉立创PCB免费打样

品牌名称: ADI(亚德诺)
商品型号: LT1514IS8-5#PBF
商品编号: C107738
商品封装: SOP-8
包装方式: 管装
商品毛重: 0.292克(g)

商品参数

商品概述

LTC1514-3.3/LTC1514-5是微功耗开关电容DC/DC转换器，可通过升压或降压输入电压来产生稳压输出电压。内部电阻分压器将输出电压固定为3.3V（LTC1514-3.3）或5V（LTC1514-5）。独特的架构使该器件能够适应较宽的输入电压范围（2V至10V），同时保持±4%的稳压精度。当输入输出电压差较大时，额外的电路可防止过大的浪涌电流和输出电压纹波。内部未使用的比较器在关断模式下仍保持工作。该比较器具有漏极开路输出，便于灵活接口。该器件具备短路和过温保护功能。极低的工作电流（典型ICC = 60μA，关断时为10μA）可最大限度延长电池使用寿命。两款器件均采用SO-8封装。

商品特性

3.3V或5V输出电压
2V至10V输入电压范围
高达50mA输出电流
仅需三个外部电容
软启动限制开机时的浪涌电流
低工作电流：60μA
低关断电流：10μA
关断时将负载与输入电压断开
短路和过温保护
650kHz开关频率
低电量比较器在关断时仍工作
采用SO-8封装

应用领域

电池供电设备
智能卡读卡器
本地电源
手持仪器
备用电池电源

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(100个/管，最小起订量 1 个)

个

起订量：1 个100个/管

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型；降压型
	工作电压	2V~10V
	输出电压	5V；3.3V
	输出电流	50mA

	属性	参数值
	开关频率	650kHz
	同步整流	-
	输出通道数	1
	拓扑结构	降压-升压式
	开关管(内置/外置)	内置
