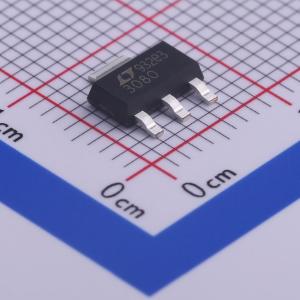

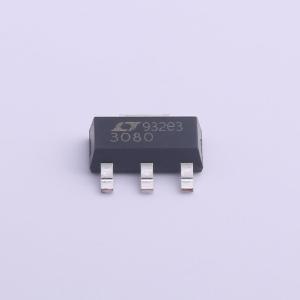

温馨提醒：图片仅供参考，商品以实物为准

LT3080EST#TRPBF

ADJ 输入36V 输出0V~36V 1.1A

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 可调 1.1A、单电阻、低压差稳压器
品牌名称: ADI(亚德诺)
商品型号: LT3080EST#TRPBF
商品编号: C107704
商品封装: SOT-223-3
包装方式: 编带
商品毛重: 0.194克(g)

商品参数

商品概述

LT3080是一款1.1A低压差线性稳压器，可并联使用以增加输出电流，或在表面贴装电路板上分散热量。该新型稳压器采用精密电流源和电压跟随器架构，可用于许多需要大电流、可调节至零电压且无需散热片的应用。此外，当与多个电源配合使用时，该器件引出了传输晶体管的集电极，可实现低至350毫伏的低压差工作。 LT3080的一个关键特性是能够提供较宽的输出电压范围。通过单个电阻设置参考电流，输出电压可在0至36V之间任意编程。LT3080在输出端使用2.2µF电容时能保持稳定，并且该IC使用小型陶瓷电容，无需像其他稳压器那样额外增加ESR。内部保护电路包括限流和热保护。LT3080稳压器提供8引脚MSOP（带有外露焊盘以改善热性能）、3mm×3mm DFN、5引脚DD-Pak、TO-220和易于使用的3引脚SOT-223等封装形式。

商品特性

输出可并联以实现更大电流和热量分散
输出电流：1.1A
单电阻编程输出电压
SET引脚电流初始精度为1%
输出可调节至0V
低输出噪声：40µVRMS（10Hz至100kHz）
宽输入电压范围：1.2V至36V
低压差电压：350mV（SOT-223封装除外）
负载调整率<1mV
线性调整率<0.001%/V
最小负载电流：0.5mA
最小2.2µF陶瓷输出电容即可保持稳定
具有折返式限流和过温保护功能
提供8引脚MSOP、3mm×3mm DFN、5引脚DD-Pak、TO-220和3引脚SOT-223封装

应用领域

大电流全表面贴装电源
高效线性稳压器
开关电源后置稳压器
低元件数量的可变电压电源
低输出电压电源

数据手册PDF

放大查看下载PDF

优惠活动

9.1折

购买数量

(2000个/圆盘，最小起订量 1 个)

个

起订量：1 个2000个/圆盘

总价金额：

￥ 0.00

近期成交40单

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	可调
	工作电压	36V
	输出电压	0V~36V
	输出电流	1.1A
	电源纹波抑制比(PSRR)	75dB@(10kHz)；55dB@(120Hz)
	压差	-

	属性	参数值
	静态电流(Iq)	-
	噪声	40uVrms
	特性	过流保护
	工作温度	-40℃~+125℃@(Tj)
	输出极性	正极
	输出通道数	1
