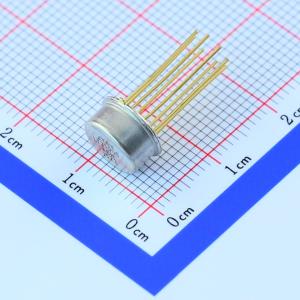

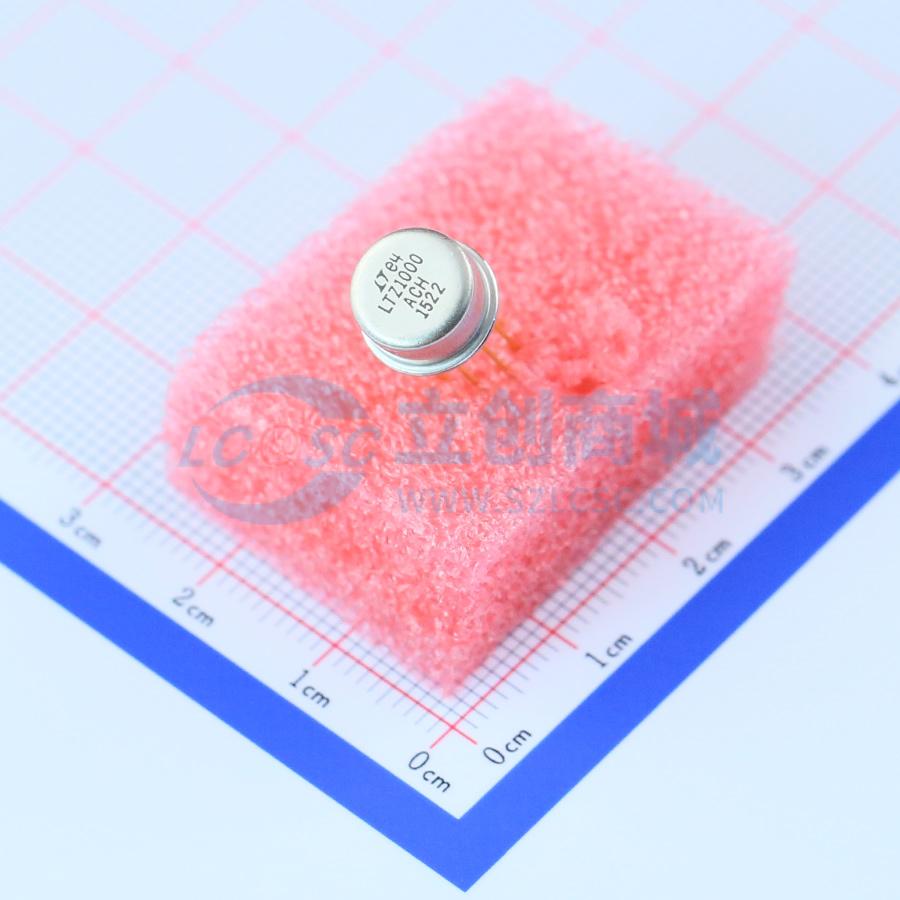

LTZ1000ACH#PBF
超精准型基准
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LTZ1000和LTZ1000A是超稳定的温度可控基准源。它们旨在提供7V输出，温度漂移为0.05ppm/°C，噪声约为1.2μV_{P - P}，长期稳定性为2μV/√kHr。芯片上集成了一个埋入式齐纳基准源、一个用于温度稳定的加热电阻和一个温度感应晶体管
- 品牌名称
- ADI(亚德诺)
- 商品型号
- LTZ1000ACH#PBF
- 商品编号
- C107731
- 商品封装
- TO-99
- 包装方式
- 管装
- 商品毛重
- 0.3克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电压基准芯片 | |
| 输出类型 | 固定 | |
| 工作电压 | - | |
| 输出电压 | 7V | |
| 精度 | - |
| 属性 | 参数值 | |
|---|---|---|
| 温度系数 | 0.05ppm/℃ | |
| 电压基准类型 | 并联 | |
| 静态电流(Iq) | - | |
| 噪声(0.1Hz-10Hz) | 1.2uVp-p | |
| 工作温度 | -55℃~+125℃ |
商品概述
LTZ1000和LTZ1000A是超稳定的温度可控基准源。它们旨在提供7V输出，温度漂移为0.05ppm/°C，噪声约为1.2µVP-P，长期稳定性为2µV/√kHr。 芯片上集成了一个表面下齐纳基准源、一个用于温度稳定的加热电阻和一个温度传感晶体管。外部电路用于设置工作电流并对基准源进行温度稳定。这提供了最大的灵活性以及最佳的长期稳定性和低噪声性能。 如果用户实施加热控制并正确管理热布局，LTZ1000和LTZ1000A基准源的性能优于LM199等旧器件。为简化热绝缘，LTZ1000A采用了一种专利的芯片粘贴方法，与LTZ1000相比，可显著提高热阻。
商品特性
- 1.2µVP-P噪声
- 2µV/√kHr长期稳定性
- 极低的滞后
- 0.05ppm/°C漂移
- 温度稳定
- LTZ1000A的400°C/W热阻降低了绝缘要求
- 规定工作温度范围为-55°C至125°C
- 采用TO-99封装
应用领域
- 电压表
- 校准器
- 标准电池
- 秤
- 低噪声射频振荡器
