温馨提醒：图片仅供参考，商品以实物为准

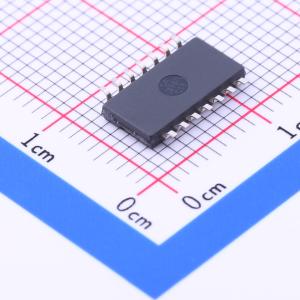

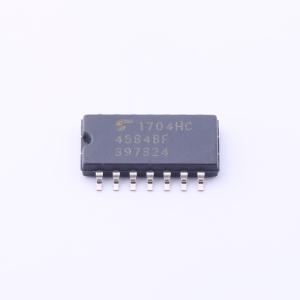

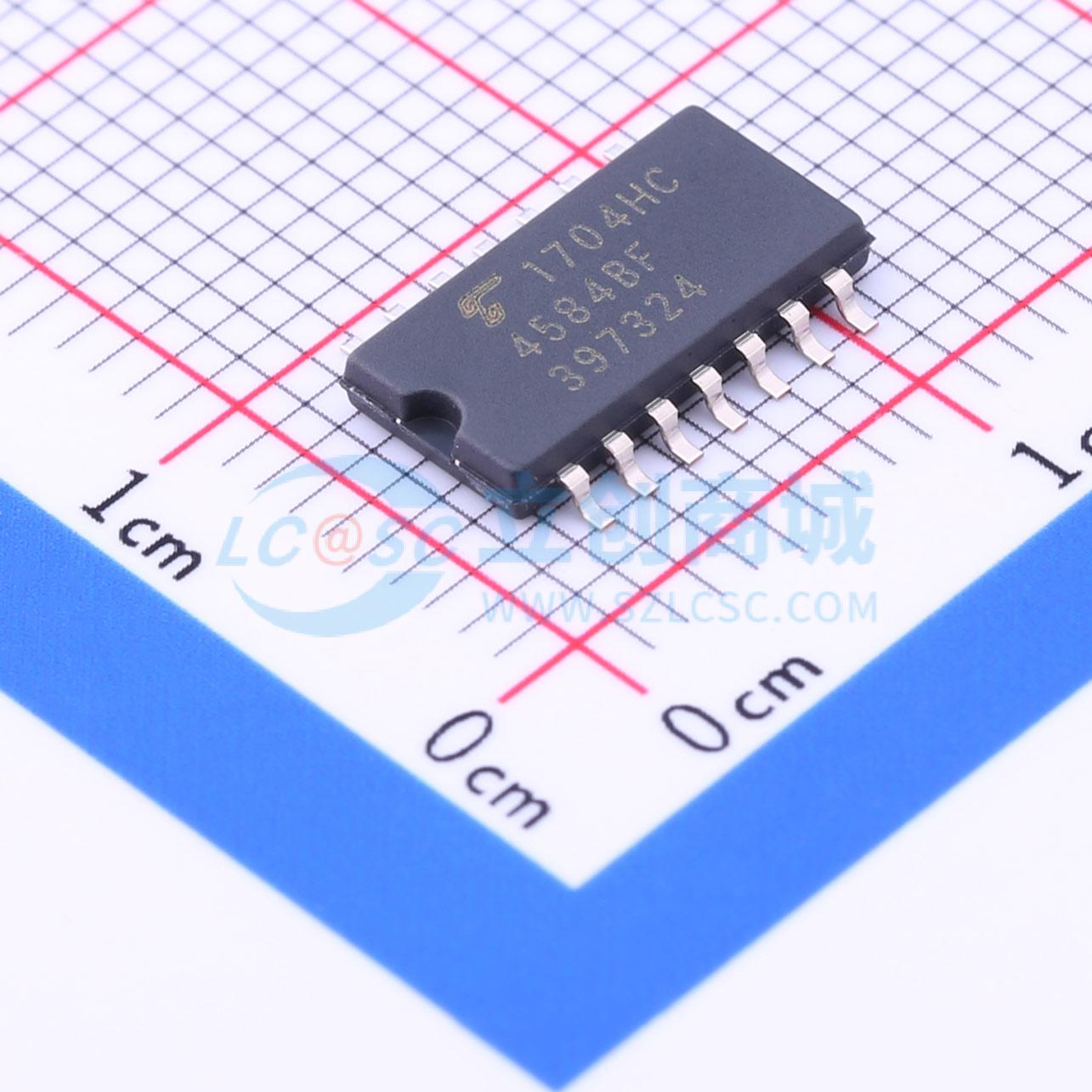

TC4584BF(EL,N,F)
六路施密特触发反相器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TC4584B是一款在输入端具备施密特触发器功能的6路反相器。也就是说，由于输入波形上升沿和下降沿的电路阈值电压不同（V P 、V N ），除了普通反相器应用外，TC4584B还可广泛应用于线路接收器、波形整形电路、无稳态多谐振荡器、单稳态多谐振荡器等领域。由于其引脚与TC4069UB兼容，因此也可以相互替换
- 品牌名称
- TOSHIBA(东芝)
- 商品型号
- TC4584BF(EL,N,F)
- 商品编号
- C107730
- 商品封装
- SOP-14-208mil
- 包装方式
- 编带
- 商品毛重
- 0.37克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 输入类型 | 施密特触发器 | |
| 工作电压 | 3V~18V | |
| 静态电流(Iq) | 4uA | |
| 通道数 | 6 | |
| 灌电流(IOL) | 3.4mA |
| 属性 | 参数值 | |
|---|---|---|
| 拉电流(IOH) | 3.4mA | |
| 输入高电平(VIH) | 3.75V~11.6V | |
| 输入低电平(VIL) | 1.25V~3.4V | |
| 传播延迟(tpd) | 120ns@15V,50pF | |
| 系列 | 4000B系列 |
应用领域
- 线路接收器
- 波形整形电路
- 无稳态多谐振荡器
- 单稳态多谐振荡器
- 普通反相器
