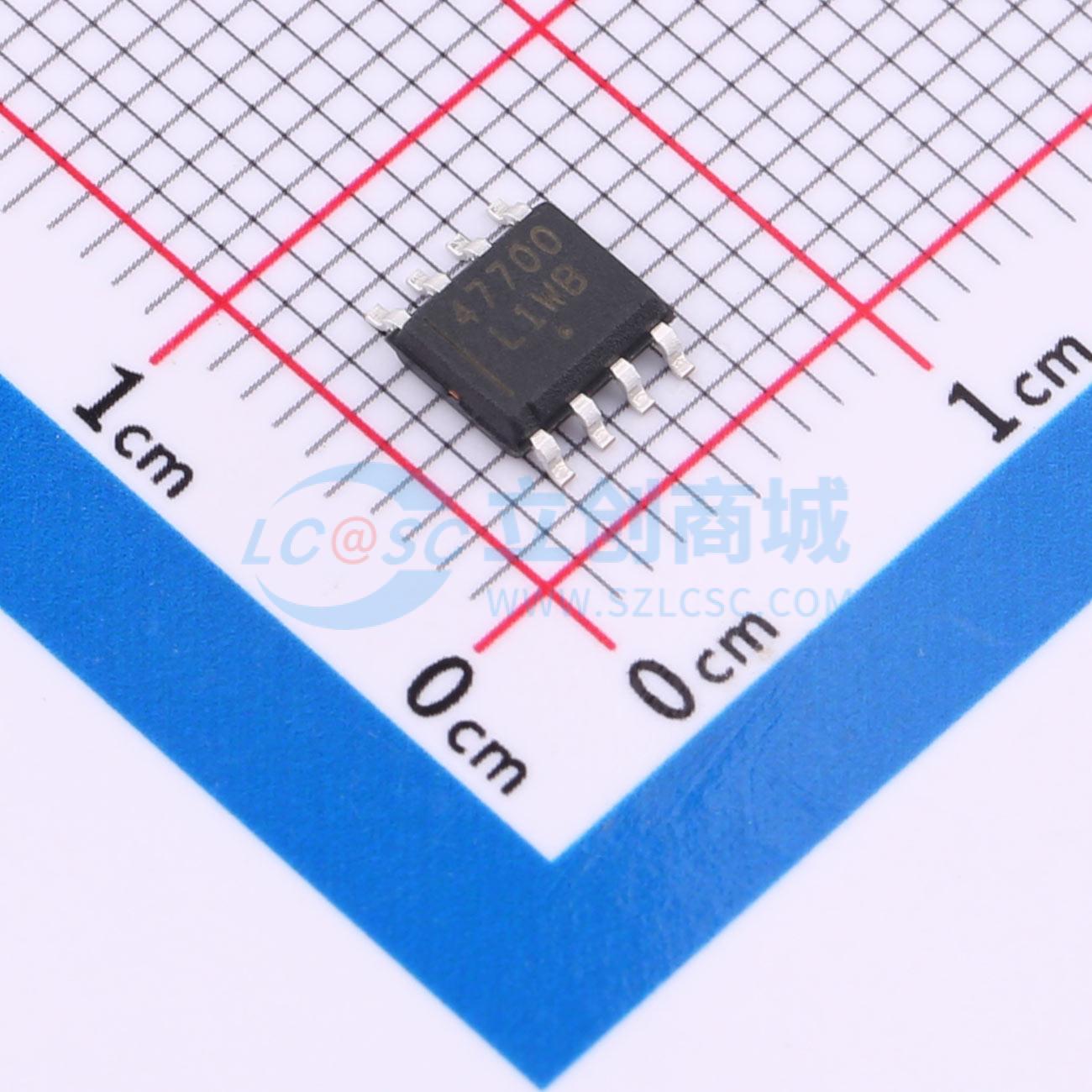

NCV47700PDAJR2G
可调式低压差稳压器，可调式电流限制
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- NCV47700是一款输出电流为350 mA的集成式低压差稳压器，专为恶劣的汽车环境而设计。它具备较宽的工作温度和输入电压范围。该器件提供可调电压版本，输出电压精度可达6%
- 品牌名称
- onsemi(安森美)
- 商品型号
- NCV47700PDAJR2G
- 商品编号
- C904633
- 商品封装
- SOIC-8-EP
- 包装方式
- 编带
- 商品毛重
- 1.24克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 可调 | |
| 工作电压 | 40V | |
| 输出电压 | 5V~20V | |
| 输出电流 | 350mA | |
| 电源纹波抑制比(PSRR) | 70dB@(100Hz) | |
| 压差 | 250mV@(150mA) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 150uA | |
| 噪声 | 100uVrms | |
| 特性 | 过流保护；带使能；过热保护；欠压锁定 | |
| 工作温度 | -40℃~+150℃@(Tj) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
NCV47700是一款输出电流为350 mA的集成低压差稳压器，专为恶劣的汽车环境设计。它具有较宽的工作温度和输入电压范围。该器件提供电压可调版本，输出电压精度可达±6%。它具有高的峰值输入电压耐受性和反向输入电压保护功能。此外，它还提供过流保护、过温保护以及用于控制输出电压状态的使能功能。集成的电流检测功能可实现诊断和系统保护功能。该器件的电流限制可通过连接到CSO引脚的电阻进行调节。CSO引脚上的电压与输出电流成正比。
商品特性
- 电压可调版本（5 V至20 V），输出电压精度为±6%；若需±3%的输出电压精度，请参考NCV47701规格书
- 使能输入（5 V逻辑兼容阈值）；若需3.3 V逻辑兼容阈值，请参考NCV47710或NCV47711规格书
- 电流限制可调（10 mA至350 mA），精度为10%
- 保护功能：限流、热关断、反向输入电压保护
- 这是一款无铅器件
应用领域
- 音频和信息娱乐系统
- 仪表盘
- 导航系统
- 卫星广播
