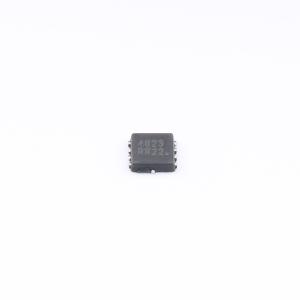

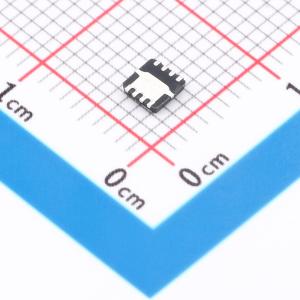

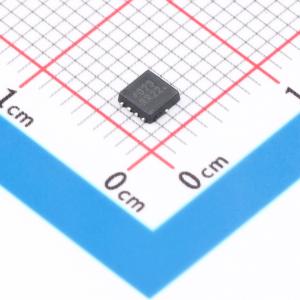

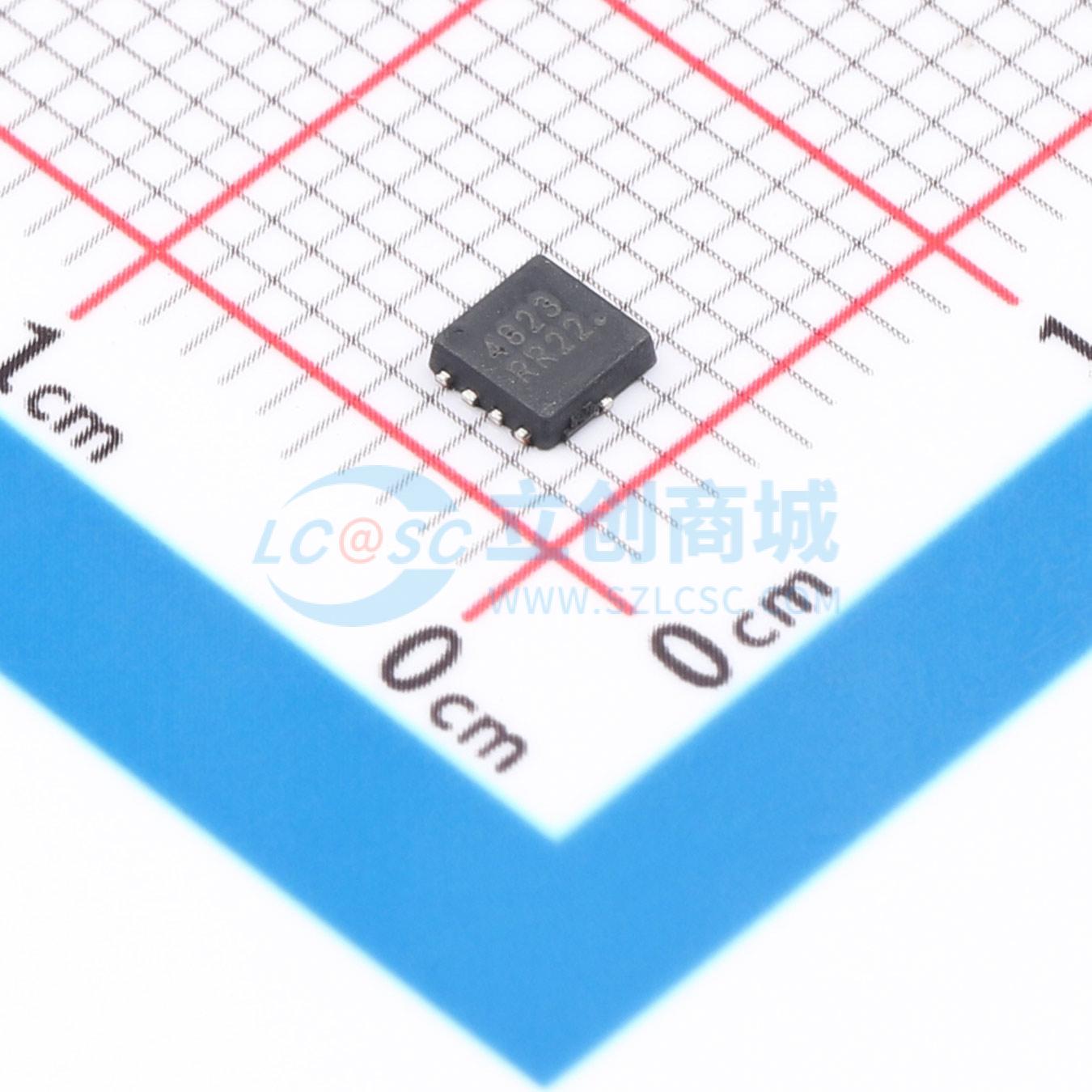

NVTFS4823NTWG
单通道N沟道功率MOSFET，小尺寸设计，低导通电阻和电容，符合AEC-Q101标准且无铅环保
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- onsemi(安森美)
- 商品型号
- NVTFS4823NTWG
- 商品编号
- C896028
- 商品封装
- WDFN-8
- 包装方式
- 编带
- 商品毛重
- 0.274克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 30A | |
| 导通电阻(RDS(on)) | 8.1mΩ@10V | |
| 耗散功率(Pd) | 21W | |
| 阈值电压(Vgs(th)) | 2.5V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 12nC | |
| 输入电容(Ciss) | 750pF | |
| 反向传输电容(Crss) | 100pF | |
| 工作温度 | -55℃~+175℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 175pF | |
| 栅极电压(Vgs) | ±20V |
商品特性
- 小尺寸封装(3.3x3.3 毫米),适合紧凑设计
- 低导通电阻 RDS(on),以降低传导损耗
- 低电容,以降低驱动损耗
- NVTFS4823NWF - 可焊侧翼产品
- 通过 AEC-Q101 认证,具备生产件批准程序(PPAP)能力
- 这些器件无铅,符合 RoHS 标准
