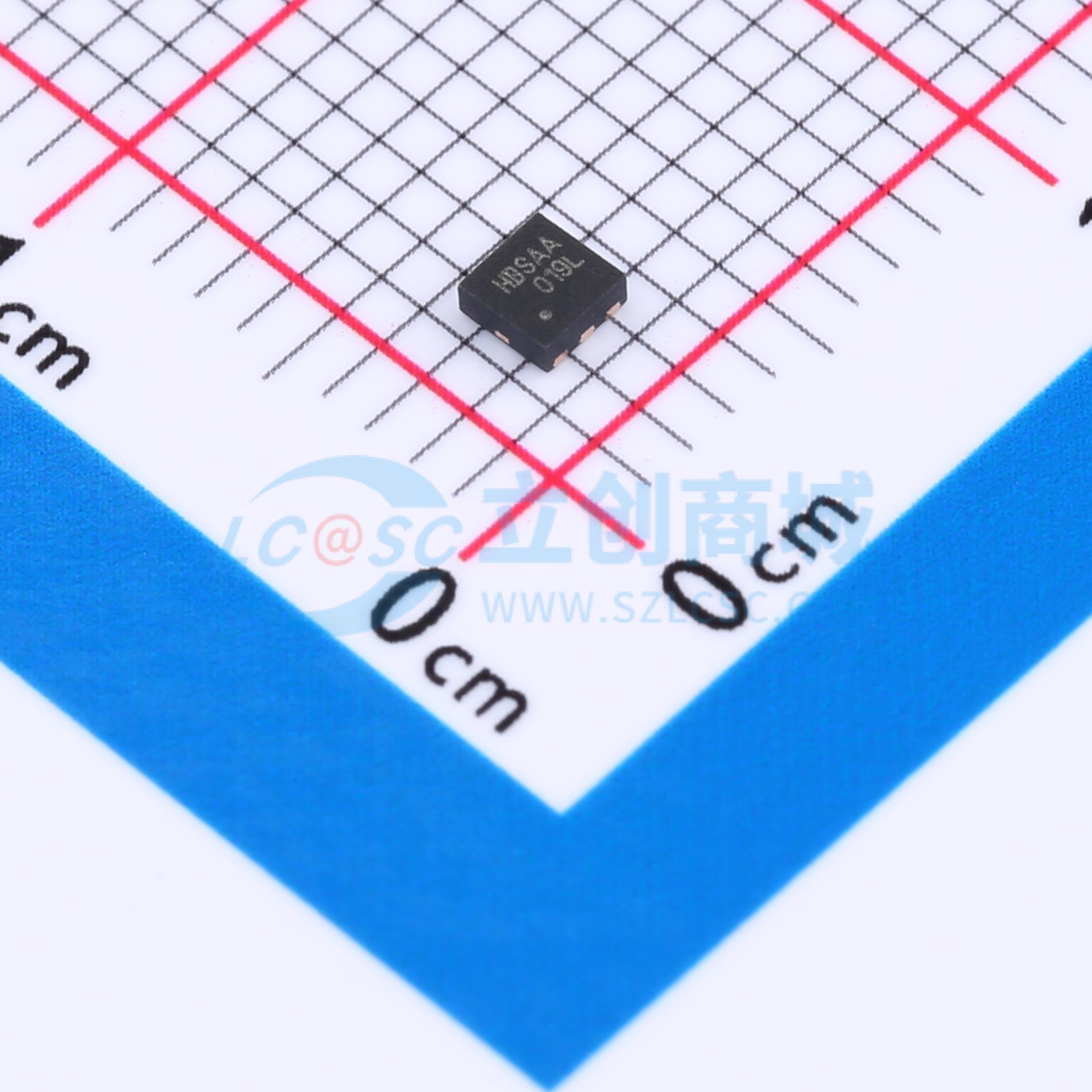

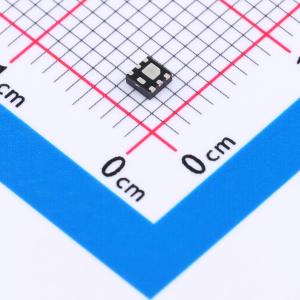

FR015L3EZ

反向偏置是一种日益常见的故障事件，可能由用户操作失误、电池安装不当、汽车环境、与第三方充电器错误连接、负“热插拔”瞬态、电感瞬态以及容易获取的负偏置劣质 USB 充电器等因素引发。 FR 器件是低电阻串联开关，在出现反向偏置情况时，会切断电源并阻断负电压，以帮助保护下游电路。 FR 器件针对应用进行了优化，在提供同类最佳的反向偏置保护和电压能力的同时，将尺寸、串联电压降和正常工作功耗降至最低。 在反向偏置应用中，FR015L3EZ 器件能有效实现全电压阻断，可轻松保护额定电压为 -0.3V 的硅器件。 从功率角度来看，在正常偏置下，一个 15mΩ 的 FR 器件在 0.1A 的应用中仅会产生 1.5mV 的电压降或 0.15mW 的功率损耗。在反向偏置时，FR 器件在 3V 反向偏置事件中的功耗低于 10μW。这种性能是二极管解决方案无法实现的。 其优势不仅体现在器件本身。由于功耗低，不仅器件尺寸小，而且散热要求和成本也能降至最低。

• 高达 -20V 的反向偏置保护
• 纳秒级的反向偏置阻断响应时间
• +12V 24 小时“耐受”额定值
• 在 3.0V 时典型串联电阻为 15mΩ
• 在 2.1V 时典型串联电阻为 18mΩ
• 集成 TVS 过压抑制功能
• MicroFET 2x2mm 封装尺寸
• 符合 RoHS 标准
• 与 USB VBUS 兼容

• 3V+ 电池供电系统
• 电池反接保护
• 2 至 5 节碱性电池供电系统
• USB 1.0、2.0 和 3.0 设备
• USB 充电
• 移动设备
• 移动医疗设备
• 玩具
• 任何直流桶形插孔供电设备
• 任何易受负热插拔或电感瞬态影响的直流设备
