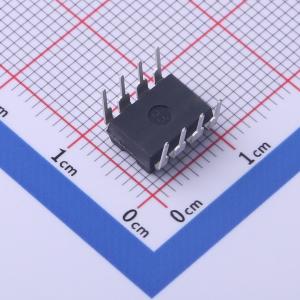

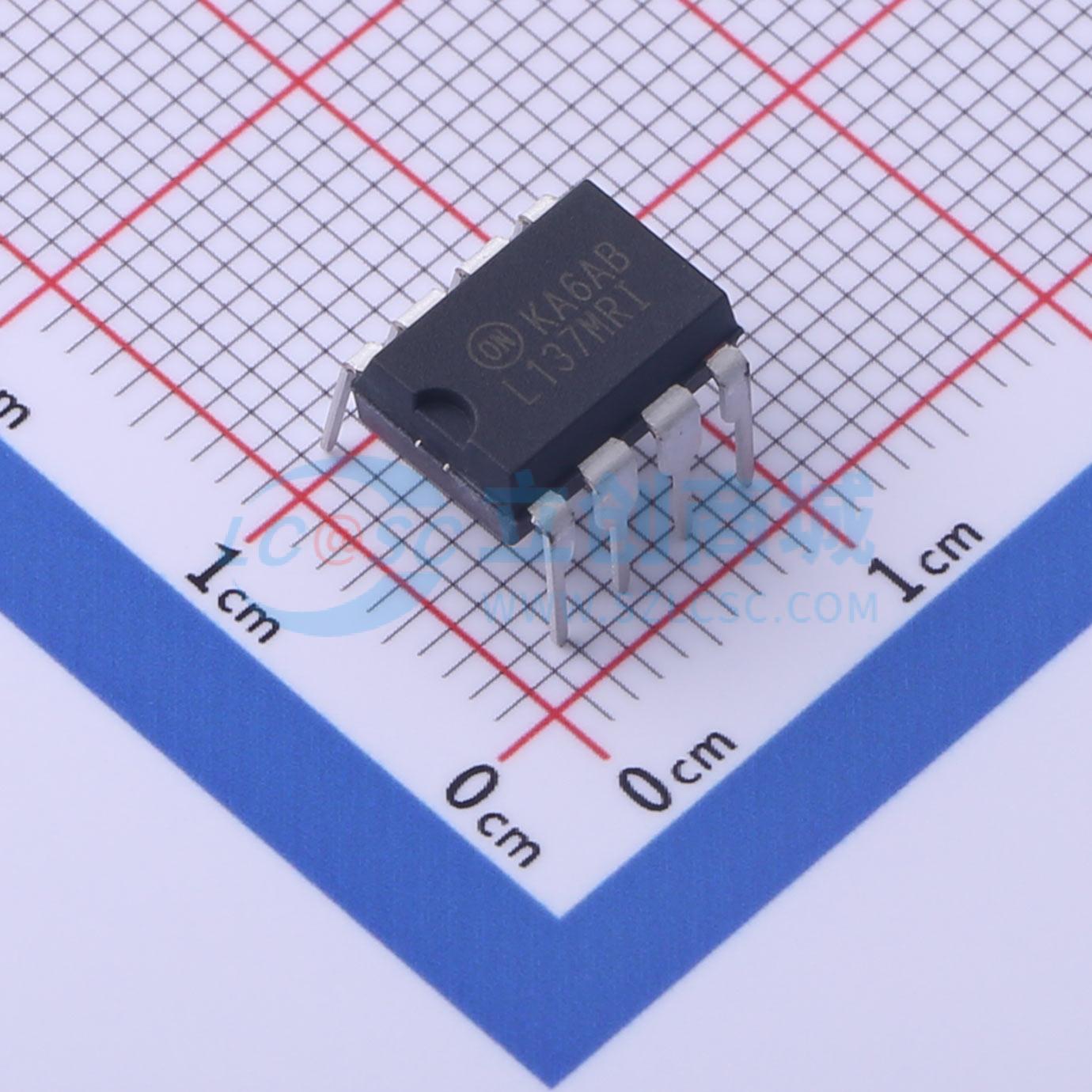

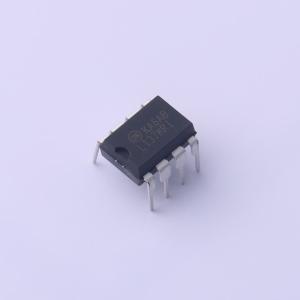

温馨提醒：图片仅供参考，商品以实物为准
FSL137MRIN
FSL137MRIN
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- FSL137MRIN 是一款集成的脉宽调制 (PWM) 控制器和 SenseFET，专门为离线开关模式电源 (SMPS) 而设计，且外部部件数量极小。该 PWM 控制器包括一个集成式固定频率振荡器、线路过电压保护 (LOVP)、欠电压锁闭 (UVLO)、前缘间隔 (LEB)、优化的门极驱动器、内部软启动、用于回路补偿的温度补偿精确电流源，以及各种保护电路。与分立 MOSFET 和 PWM 控制器解决方案相比，FSL137MRIN 可以降低总成本、部件数量、尺寸和重量；同时提高了能效、生产力和系统可靠性。此器件提供了适用于反激转换器成本高效设计的基本平台。
- 品牌名称
- onsemi(安森美)
- 商品型号
- FSL137MRIN
- 商品编号
- C891284
- 商品封装
- DIP-8
- 包装方式
- 管装
- 商品毛重
- 0.53克(g)
商品参数
参数完善中
商品概述
先进软突发模式，实现低待机功耗和低可听噪声 随机频率波动（RFF），降低电磁干扰 在265 VAC、空载且采用突发模式的条件下，待机功耗低于50 mW 逐脉冲电流限制过载保护（OLP）、过压保护（OVP）、异常过流保护（AOCP）、带迟滞功能的内部热关断（TSD）、输出短路保护（OSP）、带迟滞功能的欠压锁定（UVLO）以及线路过压保护（LOVP） 突发模式下工作电流低（0.4 mA） 内部启动电路 内部高压检测场效应管（SenseFET）：700 V 内置软启动：15 ms自动重启模式
FSL137MRIN是一款集成了脉冲宽度调制（PWM）控制器和检测场效应管（SenseFET）的器件，专为离线开关模式电源（SMPS）设计，所需外部元件极少。PWM控制器集成了固定频率振荡器、线路过压保护（LOVP）、欠压锁定（UVLO）、前沿消隐（LEB）、优化的栅极驱动器、内部软启动、用于环路补偿的温度补偿精确电流源以及自保护电路。
与分立MOSFET和PWM控制器解决方案相比，FSL137MRIN降低了总成本、元件数量、尺寸和重量，同时提高了效率、生产率和系统可靠性。该器件为反激式转换器的低成本设计提供了一个基础平台。
商品特性
- 先进软突发模式，实现低待机功耗和低可听噪声
- 随机频率波动（RFF），降低电磁干扰
- 在265 VAC、空载且采用突发模式的条件下，待机功耗低于50 mW
- 逐脉冲电流限制过载保护（OLP）、过压保护（OVP）、异常过流保护（AOCP）、带迟滞功能的内部热关断（TSD）、输出短路保护（OSP）、带迟滞功能的欠压锁定（UVLO）以及线路过压保护（LOVP）
- 突发模式下工作电流低（0.4 mA）
- 内部启动电路
- 内部高压检测场效应管（SenseFET）：700 V
- 内置软启动：15 ms自动重启模式
应用领域
- 家用电器电源
- LCD显示器
- 机顶盒
- DVD播放器
