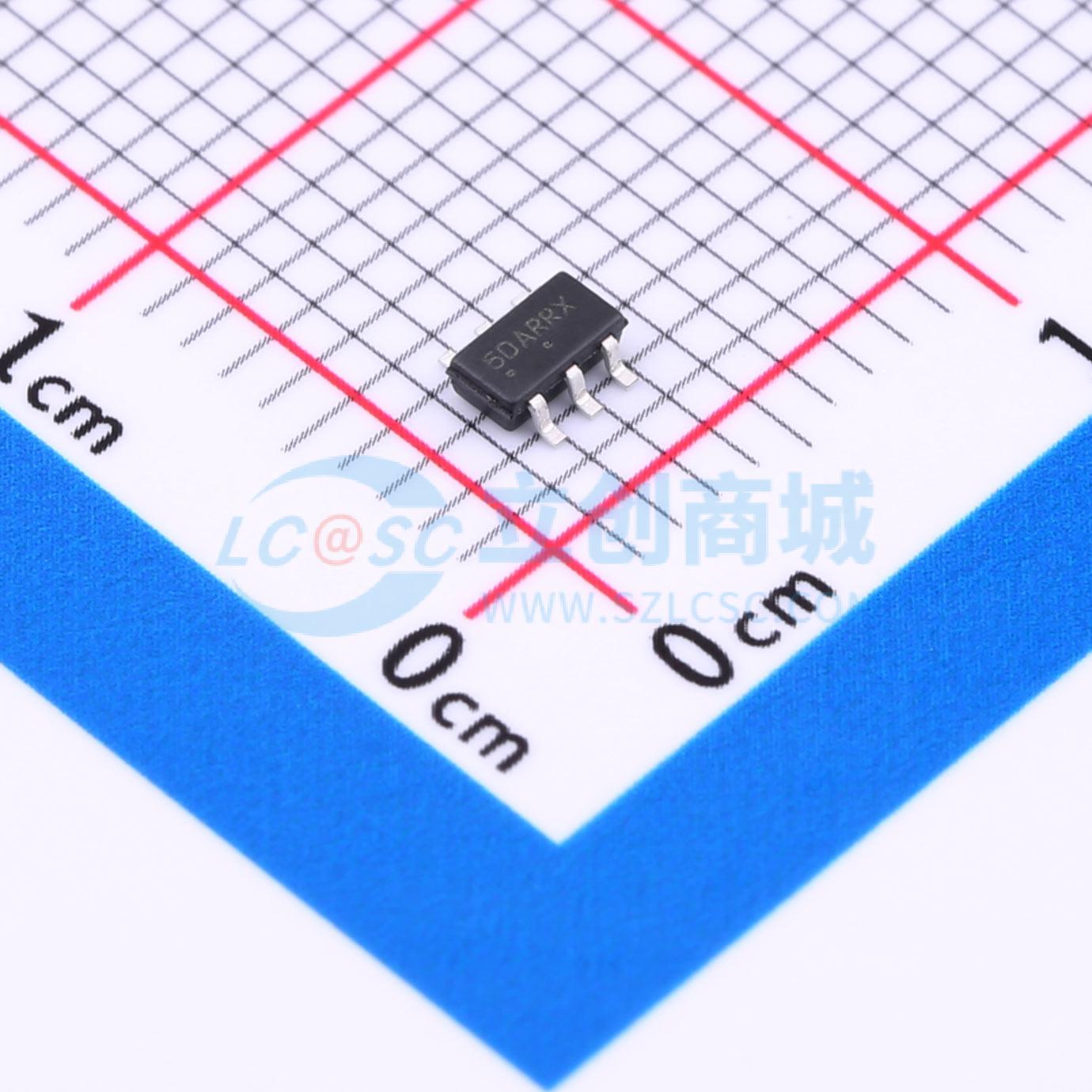

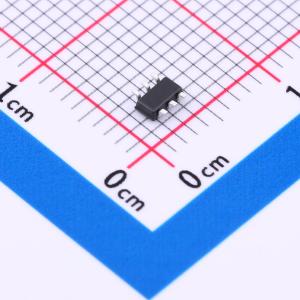

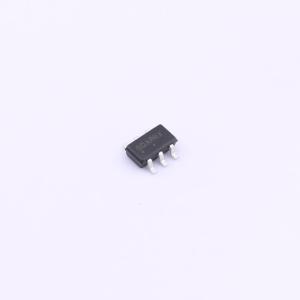

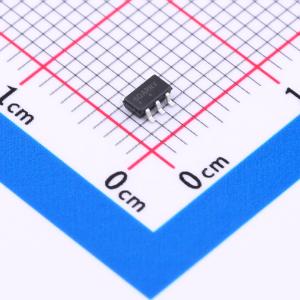

NCP12510ASN65T1G

离线电源的电流模式PWM控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: NCP12510 是一款高度集成的 PWM 控制器，能够在极小型 TSOP-6 封装内提供耐用的高性能离线电源。该控制器供电电压范围高达 35 V，具有带抖动的 65 kHz 或 100 kHz 开关电路，在峰值电流模式控制下运行。当辅助侧功率开始降低时，该控制器将其开关频率自动折回至最低 26 kHz 的水平。当功率进一步下降时，该零部件进入跳过周期，同时对峰值电流进行限制。该控制器具有集成保护功能，如过功率保护 (OPP)、过电压保护 (OVP) 和短路保护。NCP12510 是基于受欢迎的反激控制器 NCP1250 进行改善且引脚兼容的控制器。
品牌名称: onsemi(安森美)
商品型号: NCP12510ASN65T1G
商品编号: C892088
商品封装: SOT-23-6
包装方式: 编带
商品毛重: 0.032克(g)

商品参数

	属性	参数值
	拓扑结构	反激式
	特性	过热保护(OTP)；短路保护(SCP)；过压保护(OVP)；软启动
	工作温度	-40℃~+125℃@(Tj)
	反馈方式	副边反馈

商品概述

NCP12510是一款高度集成的PWM控制器，能够在小巧的TSOP−6封装中提供坚固耐用且高性能的离线电源。该控制器的电源电压范围高达35 V，采用抖动式65 kHz或100 kHz开关电路，工作于峰值电流模式控制。当次级侧功率开始下降时，控制器会自动将其开关频率降至最低26 kHz。随着功率进一步降低，该器件在限制峰值电流的同时进入跳周期模式。过功率保护（OPP）是一项颇具挑战性的任务，尤其是在空载待机要求主导转换器规格的情况下。安森美半导体专有的集成式OPP功能，仅需通过两个外部电阻，就能在不影响待机性能的前提下，充分利用最大输出功率。过压保护（OVP）输入也集成在同一引脚上，可在光耦合器损坏或开环运行异常时保护整个电路。最后，基于定时器的短路保护提供了最佳保护方案，可精确选择保护触发点，而无需担心辅助绕组和功率绕组之间的耦合松散问题。

商品特性

固定频率65 kHz或100 kHz电流模式控制运行
轻载条件下频率折返至26 kHz并进入跳周期模式
正常模式和频率折返模式下的频率抖动
内部和可调式过功率保护（OPP）电路
VCC引脚的自动恢复过压保护（OVP）
内部和可调式斜率补偿
内部固定4 ms软启动
自动恢复或锁存式短路保护
锁存式过流保护（OCP）版本的预短路就绪功能
用于提高稳健性的OVP/OTP锁存输入
+300 mA/−500 mA源/灌驱动能力
降低功耗
缩短锁存状态下的复位时间
高稳健性和高ESD能力

应用领域

用于电视、机顶盒和DVD的AC-DC转换器
用于笔记本电脑和上网本的离线适配器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交4单

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	是否隔离	隔离
	工作电压	8.9V~35V
	开关频率	65kHz
	最大占空比	80%
