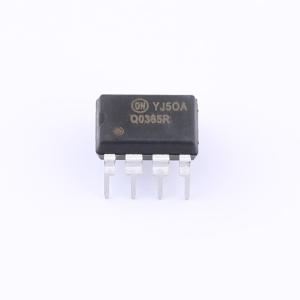

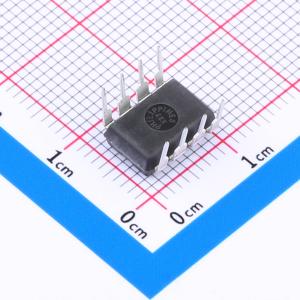

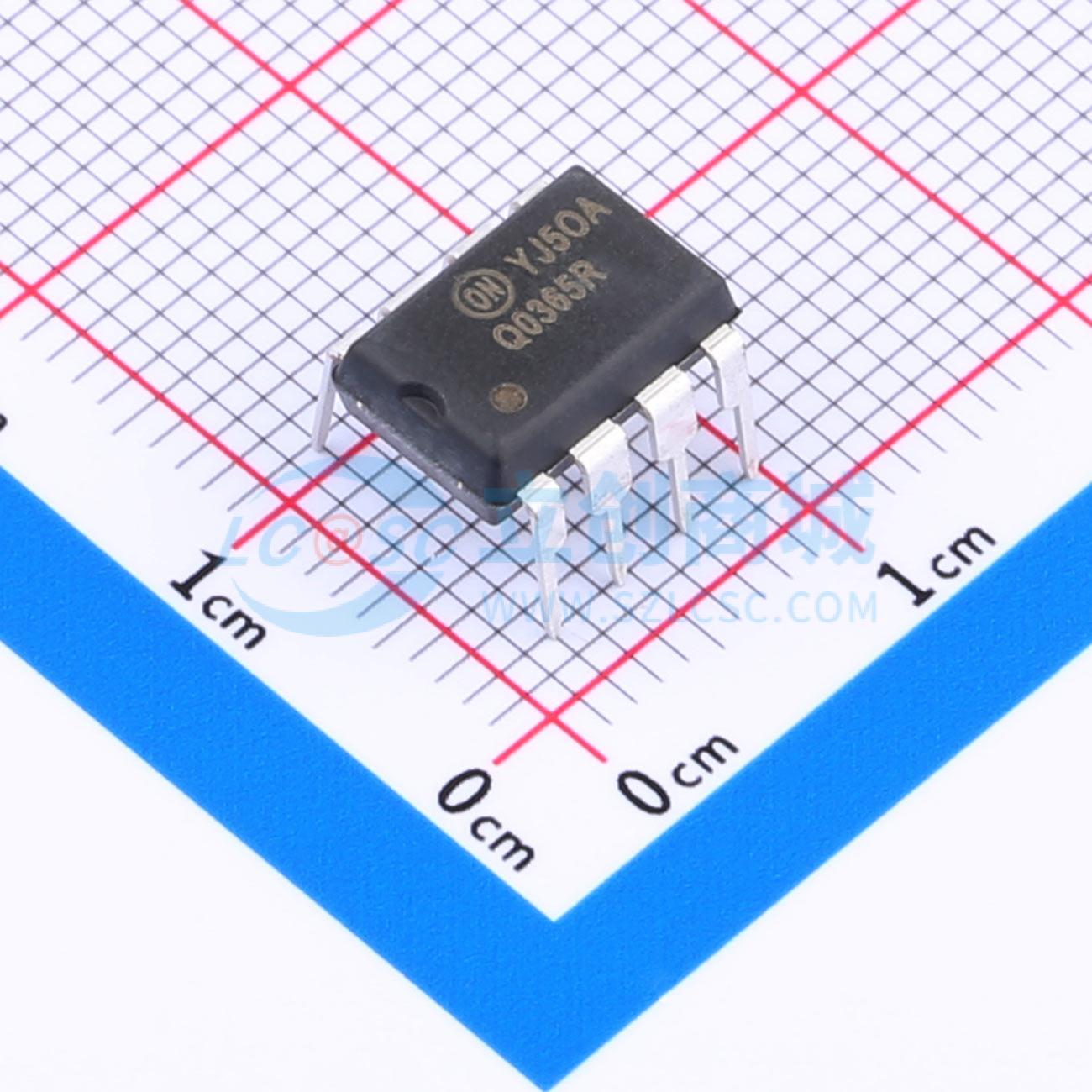

FSQ0365RN
用于谷底开关转换器的绿色模式电源开关——低电磁干扰、高效率
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 与具有固定开关频率的传统硬开关转换器相比，谷开关转换器通常具有更低的 EMI 和更高的功率转换效率。FSQ 系列是一款集成的脉宽调制 (PWM) 控制器和 SenseFET，专门为谷开关运行而设计，且外部部件数量极小。该 PWM 控制器包括集成的固定频率振荡器、欠压锁定、前缘间隔 (LEB)、优化的门极驱动器、内部软启动、用于回路补偿的温度补偿精确电流源，以及自我保护电路。与分立 MOSFET 和 PWM 控制器方案相比，FSQ 系列可以降低总成本、部件数量、尺寸和重量；同时提高了能效、生产力和系统可靠性。此器件是适用于谷开关反激转换器的成本高效设计的基本平台。
- 品牌名称
- onsemi(安森美)
- 商品型号
- FSQ0365RN
- 商品编号
- C891297
- 商品封装
- PDIP-8
- 包装方式
- 管装
- 商品毛重
- 1.3克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 开关频率 | 55kHz~67kHz | |
| 晶体管耐压 | 650V |
| 属性 | 参数值 | |
|---|---|---|
| 拓扑结构 | 反激式 | |
| 特性 | 过热保护(OTP)；过压保护(OVP)；过流保护(OCP)；软启动 | |
| 工作温度 | -40℃~+85℃ |
商品概述
与传统的固定开关频率硬开关转换器相比，谷底开关转换器通常具有更低的电磁干扰（EMI）和更高的功率转换效率。FSQ系列是一款集成了脉冲宽度调制（PWM）控制器和检测场效应晶体管（SENSEFET）的产品，专为谷底开关操作而设计，所需外部元件极少。PWM控制器集成了固定频率振荡器、欠压锁定、前沿消隐（LEB）、优化的栅极驱动器、内部软启动、用于环路补偿的温度补偿精确电流源以及自保护电路。 与分立MOSFET和PWM控制器解决方案相比，FSQ系列降低了总成本、元件数量、尺寸和重量，同时提高了效率、生产率和系统可靠性。该器件为谷底开关反激式转换器的高性价比设计提供了基础平台。
商品特性
- 针对谷底开关转换器（VSC）进行优化
- 通过可变频率控制和固有频率调制实现低EMI
- 通过最小电压开关实现高效率
- 在宽负载和输入电压变化范围内频率变化范围窄
- 采用先进的突发模式操作以降低待机功耗
- 逐脉冲电流限制
- 保护功能：过载保护（OLP）、过压保护（OVP）、异常过流保护（AOCP）、内部热关断（TSD）
- 带迟滞的欠压锁定（UVLO）
- 内部启动电路
- 内部高压检测场效应晶体管：650 V
- 内置软启动：15 ms
应用领域
- DVD播放器、DVD录像机、机顶盒的电源
- 适配器
- 个人电脑、液晶电视和等离子电视的辅助电源
