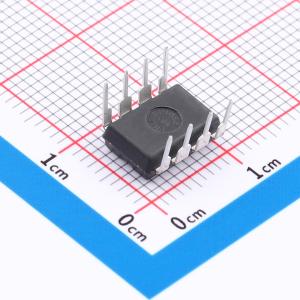

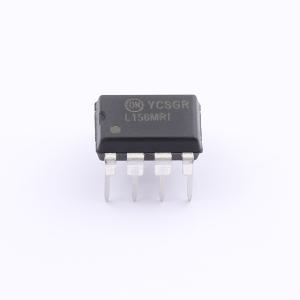

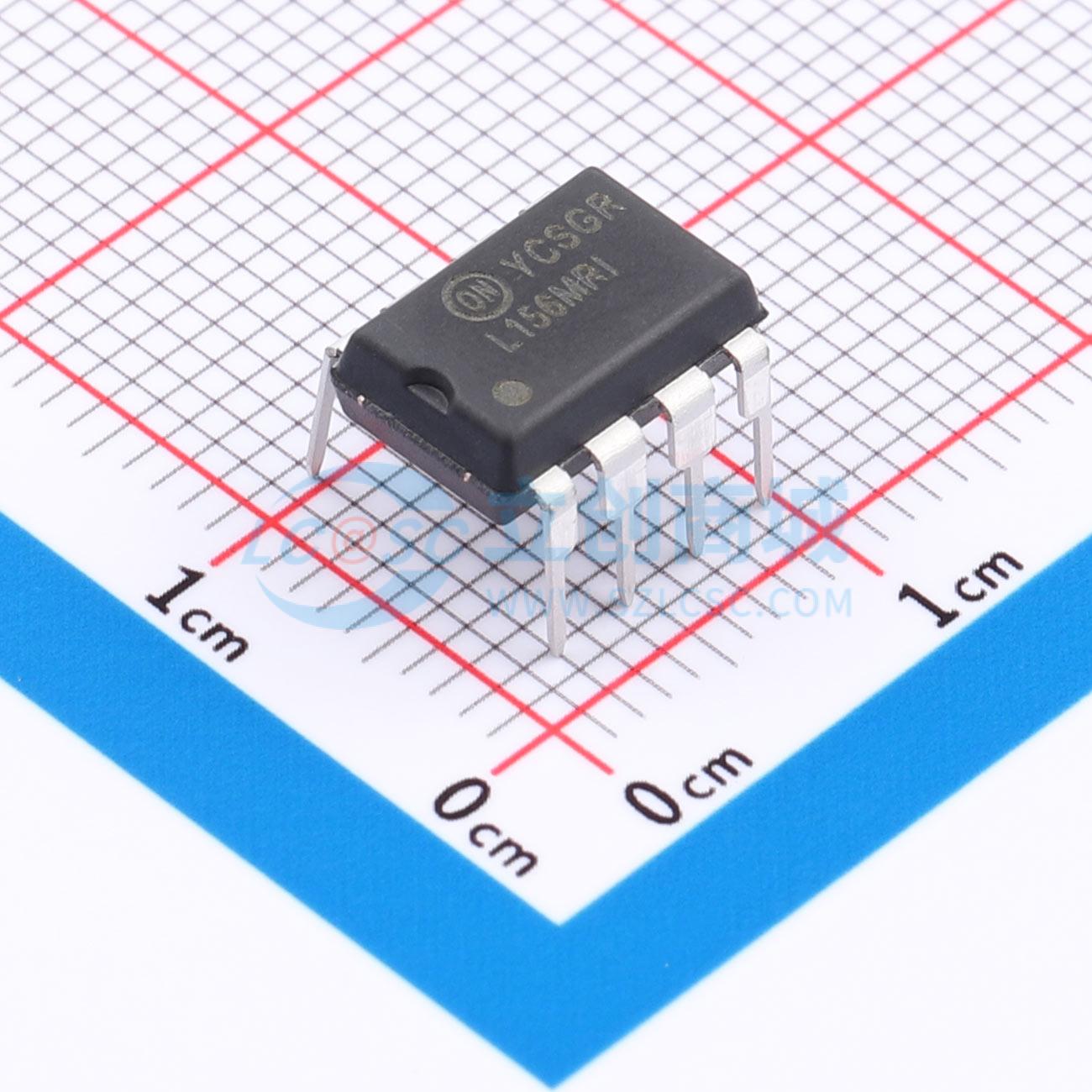

温馨提醒：图片仅供参考，商品以实物为准

FSL156MRIN

描述: FSL156MRIN 是一款集成的脉宽调制 (PWM) 控制器和 SenseFET，专门为离线开关模式电源 (SMPS) 而设计，且外部部件数量极小。该 PWM 控制器包括集成的固定频率振荡器、欠电压锁闭 (UVLO)、前缘间隔 (LEB)、优化的门极驱动器、内部软启动、用于回路补偿的温度补偿精确电流源，以及自我保护电路。与分立 MOSFET 和 PWM 控制器解决方案相比，FSL156MRIN 可以降低总成本、部件数量、尺寸和重量；同时提高了能效、生产力和系统可靠性。此器件提供了适用于反激转换器成本高效设计的基本平台。
品牌名称: onsemi(安森美)
商品型号: FSL156MRIN
商品编号: C891287
商品封装: DIP-8
包装方式: 管装
商品毛重: 1克(g)

商品参数

	属性	参数值
	晶体管耐压	650V
	拓扑结构	反激式
	特性	欠压保护(UVP)；过热保护(OTP)；短路保护(SCP)；过压保护(OVP)；过流保护(OCP)；软启动
	工作温度	-40℃~+125℃
	工作模式	PWM 调制
	输出电压	-
	反馈方式	副边反馈

商品概述

FSL156MRIN是一款集成了脉冲宽度调制（PWM）控制器和检测场效应晶体管（SenseFET）的器件，专为使用最少外部元件的离线式开关电源（SMPS）而设计。该PWM控制器集成了固定频率振荡器、线路过压保护（LOVP）、欠压锁定（UVLO）、前沿消隐（LEB）、优化的栅极驱动器、内部软启动、用于环路补偿的温度补偿精确电流源以及自保护电路。与分立MOSFET和PWM控制器解决方案相比，FSL156MRIN降低了总成本、元件数量、尺寸和重量，同时提高了效率、生产率和系统可靠性。该器件为反激式转换器的低成本设计提供了一个基础平台。

商品特性

先进的软突发模式，实现低待机功耗和低可听噪声
随机频率波动（RFF），降低电磁干扰（EMI）
逐脉冲电流限制
过载保护（OLP）、过压保护（OVP）、异常过流保护（AOCP）、带迟滞的内部热关断（TSD）、输出短路保护（OSP）、带迟滞的欠压锁定（UVLO）、线路过压保护（LOVP）
突发模式下低工作电流（0.4mA）
内部启动电路
内部高压检测场效应晶体管：650V
内置软启动：15ms
自动重启模式

应用领域

家用电器电源
LCD显示器
机顶盒
DVD播放器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	是否隔离	隔离
	工作电压	13V~23V
	开关频率	61kHz~73kHz
	输出电流	-
	耗散功率(Pd)	1.5W
	最大占空比	67%
